理化生实验仪器设备

通风化学实验室成套设备

	40座			48座			56座			64座
	全木	塑钢	铝木	全木	塑钢	铝木	全木	塑钢	铝木	全木	塑钢	铝木
贴面防火板	51600	54200	58400	55600	58600	63600	59600	63000	69000	63600	67600	74200
钢化玻璃	54800	57400	61600	59400	62400	67400	63800	67400	73200	68400	72400	79000
贴面理化板	58000	60400	64800	63000	66000	71200	68200	71600	77400	73200	77200	83800
进口实芯理化板	63000	65600	69800	68800	71800	76800	74600	78000	84000	80400	84000	91000

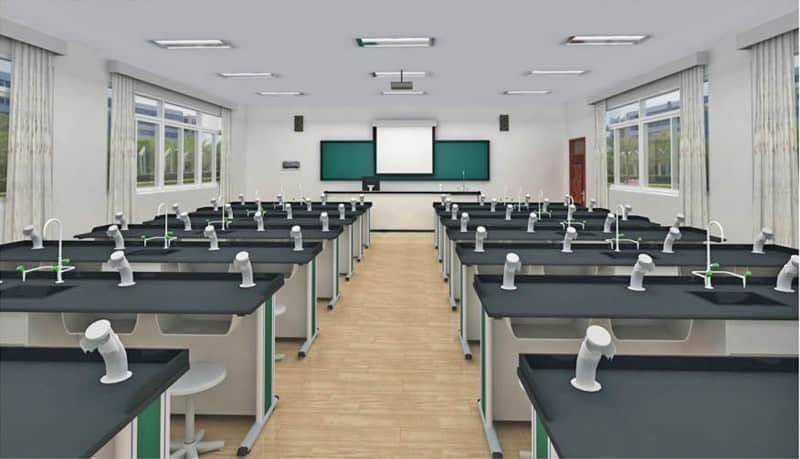

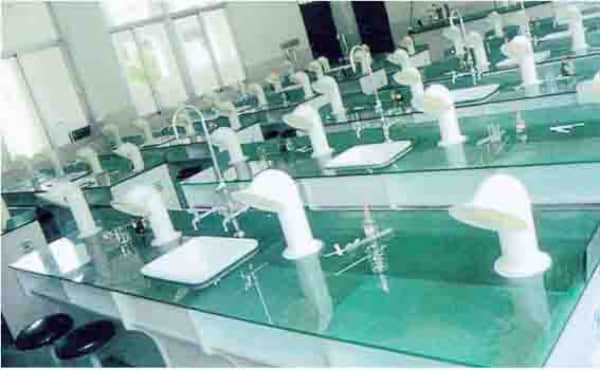

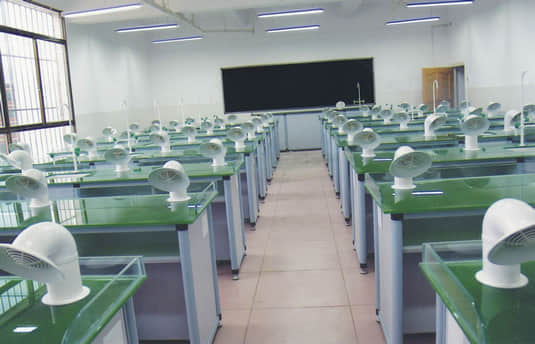

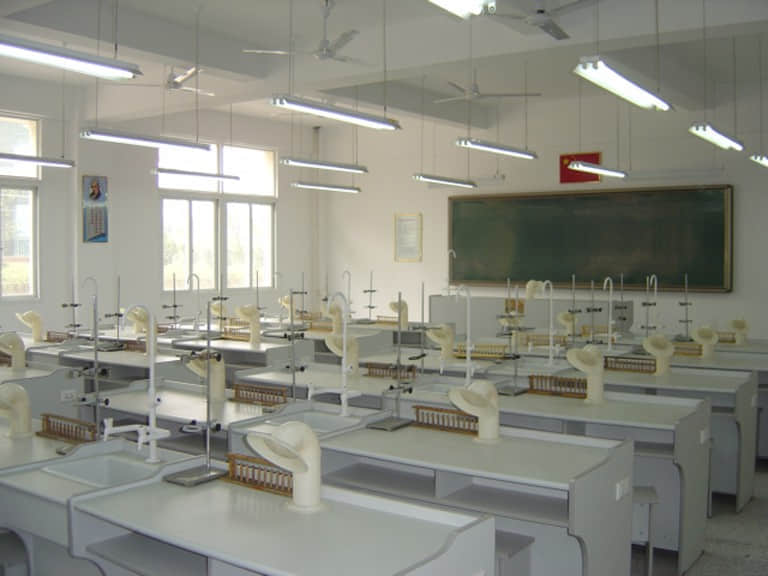

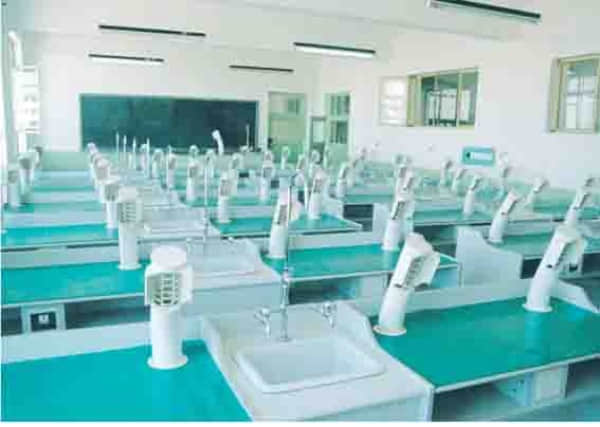

   化学通风实验台适用于高中、初级中学、职业、技校化学实验室，高校有机化学、应用化学等专业实验室，新的设计与布局使该装置有效的排出在化学实验中所产生的有害气体及蒸汽，从而保证师生在无污染中工作学习，不需通风时，可隐蔽到实验桌成为水平、不会挡住教师的视线。有效提高实验质量，是学校实验室规范化、标准化、上水平、上档次的重要标志。



   本设备针对化学实验过程中会产生不同程度的有害气体，且瞬间浓度高的现象，采用桌面通风系统及时排出有害气体；通风管道的风机设置充分考虑降噪要求，噪音处理到符合国家标准允许范围；采用无极调速技术对风机进行调速，使风量、风速可调；并采用水池、台面一体化结构，即增加了学生实验空间，又增加了防潮、防腐能力。设备整体设计科学，将电器、通风、给排水、实验台有机地结合在一起，即方便教师演示又方便学生实验操作，教师可根据教学需要控制输送学生用交直流电源和220V交流电源，具有过载保护、短路保护和漏电保护功能，确保实验安全。





一、电源控制系统
1、教师对全室所有用电设施实验行集中控制，确保实验安全；
2、教师控制无极调速电机，调节全室风量风速；
3、教师和学生均有220V交流电源和交直流低压电源使用；直流稳压输出；2V-24V连续可调、额定电流为2A；教师自用220V交流输出；配有多功能电源插座备用220V交流电、负载电流为8A；直流高压输出：250V、300二档，分四组控制学生用电（220V用电及低压电源），带过载保护、漏电保护、短路保护功能，教师能按需向各学生桌输送交直流低压电源2-24V及交流220V电源。





二、通风系统

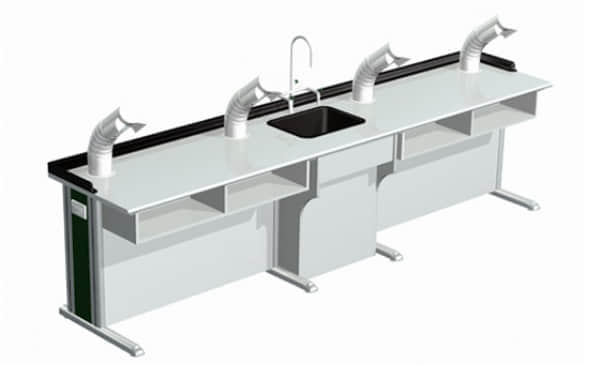

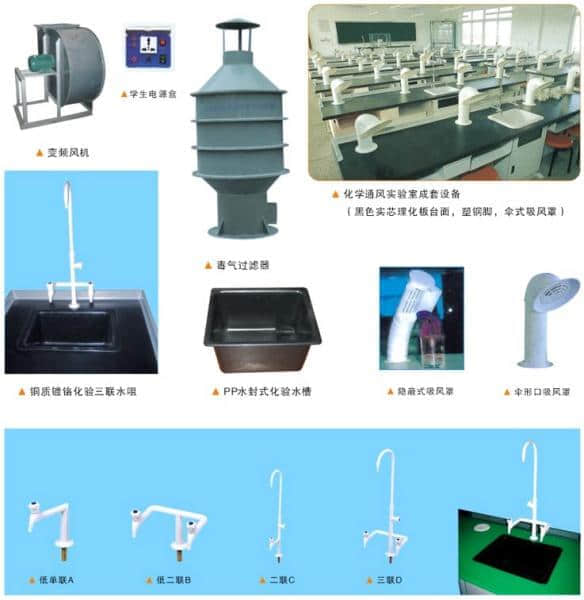

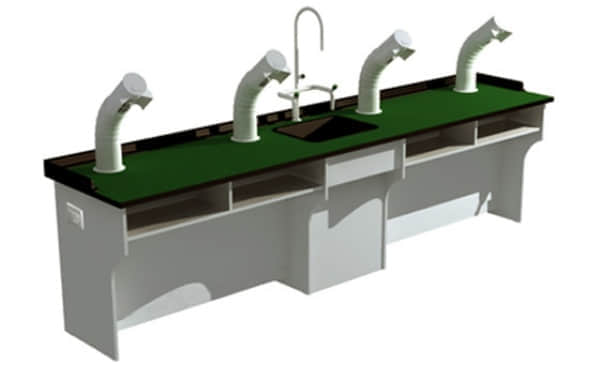

1、吸风罩；采用桌式通风系统，喇叭形吸风罩可自由伸缩、旋转，可瞬间排出有害气体，风量均匀，排毒净化空气效果良好；（可选配隐蔽式吸风罩）
2、风机与电机：风机采用化工专用工程塑料制作，离心式风机配5.5KW无极调速电机，转速0-1450r/min，风量0-1270m3/h，毒气排污率在97%以上，在最大风速下可实现每小时换气20次以上。
3、风管消音器：选用化工专用工程塑料制作，整体布置成自然弯曲状，风速流畅、通风效果良好；每一学生座下及风机进口处配有消音装置，确保噪音控制在55db以下。

三、给排水系统
三联水嘴采用铜芯、PP外壳、坚固耐用；PP式整体水封式水槽。或采用铜质镀铬三联水嘴和陶瓷水封式水槽。



化学通风实验室配置清单

编号	名称	规格	40 座	48 座	56 座	64 座	备注
1	教师演示台	2800X700X850	1	1	1	1

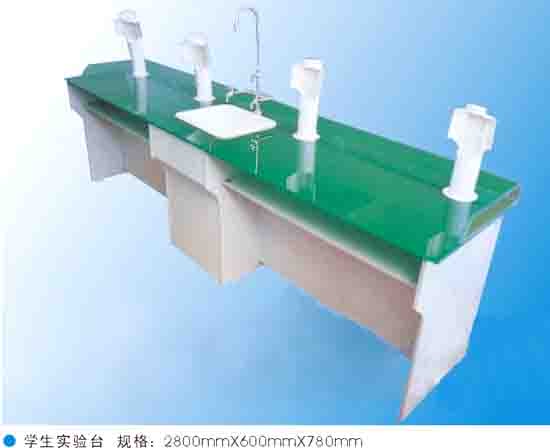

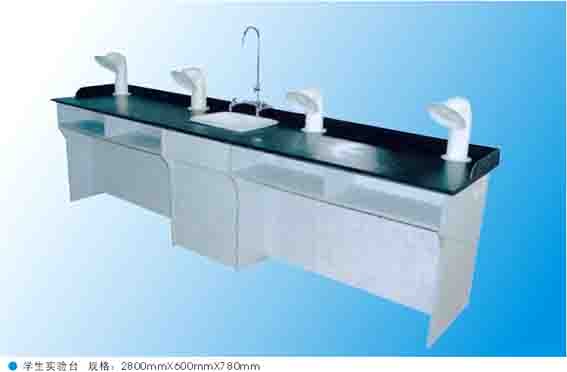

2	学生实验桌	2800X600X780	10	12	14	16
3	教师椅		1	1	1	1
4	学生凳		40	48	56	64
5	电源总控台		1	1	1	1
6	学生低压电源		20	24	28	32
7	三联水嘴		11	13	15	17
8	化验水池		11	12	15	17
9	实验桌面通风装置		40	48	56	64
10	实验室电缆		1	1	1	1
11	实验室进排水		1	1	1	1
12	实验室主风机		1	1	1	1
13	实验室电机		1	1	1	1
14	主消声器		1	1	1	1
15	室内外主管道		1	1	1	1
16	地下支管道		1	1	1	1
17	软接		1	1	1	1
18	实验桌消声器及分配阀		40	48	56	64
19	系统配件		1	1	1	1
