TW-J563实训家电技术综合实训考核系统

一、概述
1.配套性：TW-J563家电技术综合实训系统本装置综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。

2.实用性：根据岗位技能要求，设置典型随机故障点，并在敞开式面板上有完整的信号线路图、测试点、调整点，从实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果都做了精心设计，完成学生对认知、安装、调试、维修等多种技能的实训。设备主要分成三部分组成。

*1）、家用电器部分：主要由家用电器电路组成。

*2）、电子技术部分：数字电路、电力电子电子电路、模拟电路、通用电源组成

*3）、家用电器、电子技术仿真软件

二、技术性能
1、输入电源：三相四线（或三相五线）～380V±10%  50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤2kVA
4、安全保护：具有漏电压、漏电流保护，安全符合国家标准

5、装置结构尺寸：2700MM×1600MM×2000MM（长×宽×高）

6、实验台控制智能模块

本模块可控制整机工作环境，确定 系统的工作稳定，可保护学生的实训时的稳定和安全，关键时可切断总电源。：

1)、智能模块模块可检测、监控装置系统的交流电源的电压，在测量过压时，设备过载保护、能够采集被监控设备交流电源的电流值，在测量过流值时，设备过载保护、能够采集被监控设备交流用功功率温度、在测量过温时，设备过载保护

2）、软件平台：

电流、电压温度、并通过CAN /GSM通讯上传到监控主机或监控云平台，监控主机或云平台可以判断被监控电源的运行状态，如电压，电流，电流和温度。

3）、工作电源 额定电压AC220V、功耗  正常监视状态≤2W 报警状态≤2.5W、

4）监控报警过压（115%）、欠压（80%）过流、电流（50~1000mA）。

5）、温度：50-120度、漏电报警：50-1000MA连续可调、漏电报警通道：1路、温度报警：4路。

6）电流检测通道：1路、电压检测通道：3路。

7）报警方式：APP远程报警触点容量AC 220V/3A ，DC 30V/3A、

8）通讯接口   通讯/GPRS通讯(选配)有效通讯距离≤1km.

9)、通过手机可下载APP软件控制系统，或者电脑通过软件监控，

10)、传感器:电流互感器及电流互感器：使用2000:1。如果实际使用互感器和产品配,置不同，多咯温度传感器使用的是100K特性的热敏电阻.

11）功能显示：可显示电压、电流、功率

12）、界软件面

13）、无线传感器:电压：3.6V。待机电流：20MA.报警电流产250MA、低压报警：30天、通信方式：GSM、接收灵敏度：-129dBm、无线标准

14）、内置无线网络信号发射，可连接4G网络，不再需要另外增加通信成本

现场需对功能逐一演示，提供有效、权威的证明文件，证实该产品的可靠、安全、先进性。

10、投标至少要提安监部门供检测报告文件以下几条内容

1）提供可供现场查询检测报告编号：

2）提供防触电保护，检测报告页面图

3）提供接地保护措施测试电流 (A): 1.5倍额定电流，但不小于25A，检测报告页面图

4）提供电气强度和绝缘电阻，检测报告页面图

5）提供机械强度，检测报告页面图

6、提供耐热、耐燃和耐漏电起痕，检测报告页面图

★三、 智能教学系统
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
1)、 控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
2)、驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
3)、 手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
4)、手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
5)、可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6)、可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
7)、所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
8)、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。

四、装置特点.

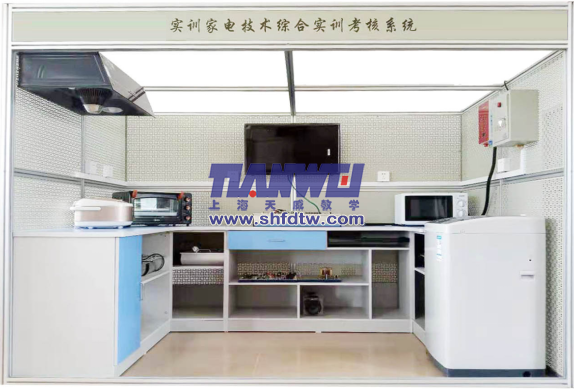

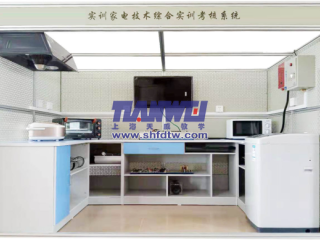

1、本装置通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用4040工业铝型材与网孔板组拼接而成。装置表面静电喷塑，色彩稳重，外表美观大方，不易退色。

2、装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。

3、网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。

4、装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；

5、可开设电子电风扇(油烟机)、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、液晶电视机。功率放大电路、DVD机、音箱等常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。

6、装置设有实训平台:可让学生在模拟房间墙上安装：热水器，微波炉，洗衣机油烟机的电视机的操作，熟知家电在售后的安装标准。
7、 该系统每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。

*8、通用负载：

由于家电器的工作模式决定，所有电器控制系统的工作时间周期长，不方便学生实训，本装置设计了一套模拟负载电路。

装置配套有一套模拟负载电路，可以作为电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、全自动洗碗机的模拟负载，可以在一个很短的周期内，一次或者多次完成每一个的家用电器实训。

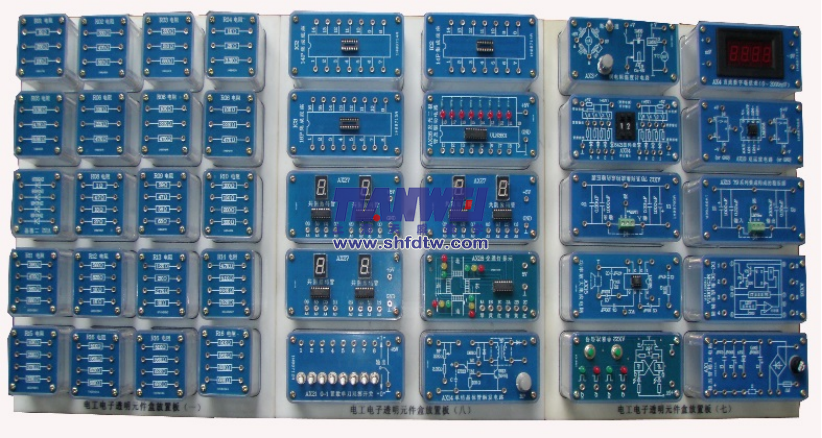

*9、透明电子技术模块：由120个透明模组成，模块块使用透明的元件盒子，可以正反观察电子元件组成，各个电子元件分别安装在PCB板上，做实验时可以用导线连接，可以学习电子电路基础、数字电路技术、电力电子技术，直流稳压电源技术、电压测量等家电电路上的常用控制电路，

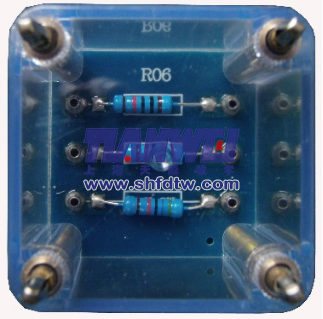

（透明封闭模块示例，正反面）

五、基本规格

1、系统主要配置组成

序号	器材名称	器材规格或型号	数量	单位
1	模拟厨房模型	由铝合金型材框架和安装布线网孔板组成，2700MM×1600MM×2000MM（长×宽×高），器件采用自攻螺丝和工程塑料卡件配合安装。	1	台
2	电脑桌	和厨柜一体	1	台
3	钢凳	Φ300mm×450mm （圆×高）	2	把
4	铝人字梯	900mm×250mm×1200mm （长×宽×高）	1	把
5	工程塑料卡件	20mm×10mm×11mm （长×宽×高）	200	个
6	模拟L型厨房厨柜	650MM×1500MM×800MM 650MM×2000MM×800MM 铝型材框架，侧面采用密度板装饰，中间设置有隔板，方便存储实训模块	1	套
7	工具	包含小一字螺丝刀、小十字螺丝刀、长柄螺丝刀、剪刀、剖线钳、尖嘴钳、斜口钳等通用或专用工具。	1	工具
8	耗材配件	PVC线槽、	20	米
	电源线	RVV2.5	200	米
	电源线	PE线	50	米
9	总电源箱	内置漏电开关，保险,指示灯	1	套
10	微波炉安装支架	含螺丝	1	套
11	热水器安装支架	含螺丝	1	套
12	电烤箱安装支架	含螺丝	1	套
13	86插座	16A	4	个
14	86插座	10A	6	个
15	86底盒		10	个
16	移动插座	10A	1	个
17	T型螺母

2、家电实验模块配置

序号	器材名称	器材规格或型号	数量	单位
1	洗衣机模块实验模块	模块面板305*405	1	套
2	抽油烟机（电风扇）模块实验模块	模块面板305*405	1	套
3	电热水器模块	模块面板305*405	1	套
4	电烤箱模块实验模块	模块面板305*405	1	套
5	电饭煲模块实验模块	模块面板305*405	1	套
6	微波炉模块实验模块	模块面板305*405	1	套
7	平板电视实验模块	模块面板500MM*280MM*60MM	1	套
8	音响功率放大器实验模块	模块面板300MM*200MM*10MM	1	套
9	前置音频处理实验模块	模块面板300MM*200MM*10MM	1	套
10	无线考核模块	上海上益	1	套
11	数据线	上海上益	1	套
12	考核软件	上海上益	1	套
13	说明书		1	套

3、实物电器系统配置

序号	器材名称	器材规格或型号	数量	单位
1	洗衣机	国内名牌	1	套
2	抽油烟机	国内名牌	1	套
3	电热水器	国内名牌	1	套
4	电烤箱	国内名牌	1	套
5	电饭煲	国内名牌	1	套
6	微波炉模	国内名牌	1	套
7	平板电视	32寸	1	套
8	音箱	有机3寸	2	只

4、  数字电路、模拟电路、电子电力模块配置

序号	产品名称	型号规格	产品代号	单位
1	RJ水泥电阻(5W)	51Ω	R01	1块
	RX线绕电阻(5W)	200Ω
		100Ω
2	RJ金属膜电阻(2W)	330Ω	R02	1块
		470Ω
		510Ω
3	RJ金属膜电阻(2W)	330Ω	R03	1块
		510Ω
		680Ω
4	RJ金属膜电阻(2W)	1K	R04	1块
		2K
		3.3K
5	RJ金属膜电阻(2W)	3.3K	R05	1块
		4.7K
		6.8K
6	RJ金属膜电阻(2W)	10K	R06	3块
		22K
		47K
7	锰铜丝电阻(3A)	0.1Ω	R07	1块
		0.2Ω
		0.4Ω
8	RT碳膜电阻(1W)	1Ω	R08	1块
		4.7Ω
		10Ω
		27Ω
9	RT碳膜电阻(1W)	39Ω	R09	1块
		47Ω
		56Ω
		68Ω
10	RJ金属膜电阻(1W)	100Ω	R10	1块
		150Ω
		200Ω
		300Ω
11	RJ金属膜电阻(1W)	390Ω	R11	1块
		470Ω
		560Ω
		680Ω
12	RJ金属膜电阻(1/2 W)	560Ω	R12	1块
		820Ω
		1K
		1K
13	RJ金属膜电阻( 1/2 W)	1.2K	R13	1块
		2K
		2.7K
		3K
14	RJ金属膜电阻( 1/2W)	4.7K	R14	1块
		5.1K
		6.8K
		8.2K
15	RJ金属膜电阻( 1/2W)	10K	R15	1块
		15K
		27K
		33K
16	RJ金属膜电阻( 1/2W)	51K	R16	4块
		56K
		62K
		68K
17	RJ金属膜电阻(  1/2W)	100K	R17	4块
		270K
		390K
		470K
18	RJ金属膜电阻( 1/2W)	820K	R18	1块
		1M
		2.2M
		10M
19	RJ金属膜电阻(1/2W)	120Ω	R19	1块
		180Ω
		220Ω
		620Ω
20	RJ金属膜电阻( 1/2W)	1.5K	R20	1块
		2.2K
		2.7K
		3.9K
21	RJ金属膜电阻( 1/2 W)	6.2K	R21	1块
		20K
		24K
		47K
22	RJ金属膜电阻( 1/2W)	51K	R22	1块
		150K
		220K
		3M
23	RJ金属膜电阻( 1/2W)	510K	R23	2块
		1.1M
		2M
		2M
24	CL聚脂膜电容	1000pF	C01	2块
		2200 pF
	CBB聚丙烯膜电容	3300 pF
25	CBB聚丙烯膜电容	4700 pF	C02	2块
		0.01μF
		0.022μF
26	CBB聚丙烯膜电容	0.033μF	C03	4块
		0.047μF
		0.1μF
27	CBB聚丙烯膜电容	0.22μF	C04	1块
		0.47μF
		1μF
28	CBB聚丙烯膜电容	0.47μF	C05	1块
		1μF
		0.33μF
29	CD铝电解电容(50V DC)	3.3μF	C06	2块
		4.7μF
		10μF
30	CD铝电解电容(50V DC)	100μF	C07	1块
		220μF
		470μF
31	CBB聚丙烯膜电容	0.5μF （450V  AC）	C08（选配）	1块
		1.0μF （450V  AC）
32	CC瓷片电容	20 pF	C10	1块
		1500 pF
	CBB聚丙烯膜电容	2200 pF
33	CC瓷片电容	20 pF	C11	1块
	CBB聚丙烯膜电容	33 pF
		100 pF
34	可调电容	10～60 pF	C12	1块
		220 pF
		20～120 pF
35	CC瓷片电容	20 pF	C13	1块
	CL聚脂膜电容	2200 pF
		5600 pF
36	CBB聚丙烯膜电容	0.047μF	C14	1块
		0.01μF
		0.1μF
37	CD铝电解电容(50V DC)	2.2μF	C15	2块
		33μF
		47μF
38	WX线绕电位器（WX050）	100(5W)(去盖)	RP1	1块
39	WH碳膜电位器（WH118）	470(2W)(去盖)	RP2	1块
40	WH碳膜电位器(WH118)	1K (2W)	RP3	1块
41	WX线绕电位器(WX14-12)	4.7K(1W)(去盖)	RP5	1块
42	WH碳膜电位器(WH5)	10K (1/2W) (去盖)	RP6	1块
43	WH碳膜电位器(WH5)	22K(1/2W)	RP7	1块
44	WH碳膜电位器(WH5)	33K(1/2W)	RP8	1块
45	WH碳膜电位器(WH118)	47K (2W)	RP9	1块
46	WH碳膜电位器(WH118)	100K (2W)	RP10	1块
47	WH碳膜电位器(WH118)	470K (2W)	RP11	1块
48	WH碳膜电位器(WH118)	1M (2W)	RP12	1块
49	绕线式电位器（WXD3-12）	1K (2W)	RP13	1块
50	线绕电感	电感L=30mH	L01	1块
51	线绕电感	电感L=100mH	L02	1块
52	色码电感	22μH	L03	1块
		82μH
		180μH
53	色码电感	330μH	L05	1块
	柱形电感	47μH
	色码电感	100μH
54	脉冲变压器（单双脉冲）	KMB-0021	T05	1块
55	集成底座	8P	IC1	2块
56	集成底座	14P	IC2	5块
57	集成底座	16P	IC3	4块
58	集成底座	18P	IC4	2块
59	集成底座	20P	IC5	1块
60	集成底座	28P	IC7	1块
61	单向击穿二极管(稳压管)	1N4728A (3.3V 1W)	VS1	1块
		1N4733A (5V 1W)
		1N4735A (6.2V 1W)
62	单向击穿二极管(稳压管)	1N4738A (8.2V 1W)	VS2	1块
		1N4740A (10V 1W)
		1N4742A (12V 1W)
63	双向稳压管 (1W)	5V	VS3	1块
		8.2V
		10V
		12V
64	整流二极管	1N4007×4	VD1	1块
65	开关二极管	1N4148×2	VD2	1块
	肖特基二极管	1N5818
		1N5819
66	三极管	TIP42C	VT1	1块
		BU406
	散热器	ST25×2
67	三极管	9012	VT2	1块
		TIP41C
	散热器	ST25×1
68	三极管	9013	VT3	1块
		TIP41C
	散热器	ST25×1
69	晶闸管	BT151	VT4	1块
	场效应管	3DJ7
	散热器	ST25×1
70	增强型场效应管	IRF630 (N沟道)	VT5	1块
		IRF9620(P沟道)
	散热器	ST25×2
71	IGBT管	10N60×2	VT6	1块
		1N4148×2
	散热器	ST25×2
72	晶闸管电路	（51Ω、0.1μF、BT151、FU）×3	VT7	1块
	散热器	ST25×3
73	双向触发二极管	BD3	VT8	1块
	双向晶闸管	BT135
	散热器	ST25×1
74	仪表开关	KN32B	S1	1块
75	按钮开关	AN4	S2	1块
76	钮子开关	KNX1×2	S3	1块
77	白炽灯座		HL1	3块
78	指示灯	6.3V	HL4	1块
79	熔断丝		FU	1块
80	电流表插座		SW（选配）	3块
81	共阴数码管	0.5吋	BX01	1块
	电阻	300Ω×8个
82	稳压集成	LM337	BX04	1块
		LM317
	散热器	ST25×2
83	MIC声电传感器	CZN-15EN	BX05	1块
	石英晶体振荡器	32.768石英晶体
		10MΩ电阻
		33 pF电容器×2
84	扬声器	8Ω	BX06	1块
85	蜂鸣器	TMB12A12	BX07	1块
	LED	5个大（红）
	电阻	100Ω/0.25W
86	气敏元件	QM-J3	BX08	1块
87	三极管插座	127-3T	BX09	1块
	元件插座
88	元件插座	127-2T×4	BX10	1块
89	音乐芯片		BX11	1块
	纽子开关	KNX1
90	保险丝	FU	AX1稳压管稳压电路	1块
	二极管	1N4007×4
	电容	1000μF /50V
		100μF /35V
		0.1μF
	稳压管	1N4733 (5.1V)
91	电阻	100Ω/0.25W×2	AX3铜电阻温度计电路	1块
		39Ω/0.25W
		33Ω/0.25W
	温度传感器	LM35
	珐琅电阻	RX20-10W 20Ω
	纽子开关	KNX1×2
	电位器	470Ω(WH5)
	铜电阻	Cu-50
92	直流数字毫伏表	0～2000mV	AX4直流数字毫伏表	1块
93	保险丝	FU	AX5 直流恒压源	1块
	二极管	1N4007×4
	电容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散热器	ST25×1
94	电位器	10K（WH5）×2	AX9运放电路	1块
	二极管	1N4148×2
	电容	10μF /35V
	集成	OP07
	集成底座	8P
95	集成运放	LM358	AX10双运放电路	1块
	集成底座	8P
96	继电器	GZR-2 12V	AX11继电器驱动电路	1块
	三极管	9013
	二极管	1N4148
97	电容	1000μF/50V×2	AX12 78系列稳压源	1块
		0.33μF×2
	插座	127-3T
98	电容	1000μF/50V×2	AX13 79系列稳压源	1块
		0.33μF×2
	插座	127-3T
99	电位器	22K(WH5)	AX14 单结晶体管触发电路	1块
	单结晶体管	BT33
	电阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三极管	9013
	二极管	1N4148Ω×2
100	功放	LM386	AX15功率放大集成电路	1块
	电阻	10Ω/0.25W×2
	电容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
101	集成	MC34063A	AX16集成转换器	1块
	集成底座	8P
102	拨码开关	红(5T) 蓝(4T)	AX17单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
103	拨码开关	红(5T) 蓝(4T)	AX18单管放大电路	1块
	电阻	1K/0.25W×2
	电位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
104	光电开关	1A05HR×2	AX20电动机测速	1块
	磁性电机	385
	固定支架	配套
105	钮子开关	KNX1×2	AX21  0-1置数单刀双掷开关	1块
106	集成	CD4011	AX22单脉冲信号	1块
		CD1413
	集成底座	14P
		16P
	电阻	100Ω/0.25W×4
		51Ω/0.25W×4
	复位开关	AN4×2
	LED	红×2 绿×2
107	电阻	100K/0.25W×10	AX23触摸式编码开关	1块
	钮子开关	KNX1
	轻触开关	（6×6×4.3） ×10
108	电阻	51K/0.25W×10	AX24 8421拨码盘	1块
	夹板	KAS-3
	8421拨码开关	KAS-3×2
	二极管	1N4148×8
109	集成	555	AX25 CP时钟脉冲源	2块
	集成底座	8P
	电位器	100k(WH5)×2
	电阻	10k/0.25W×2
		300Ω/0.25W
	二极管	1N4007×2
	电容	10μF/35V
		0.1μF
		0.01μF
	钮子开关	KNX1
	LED	红（5个大）
110	电阻	100Ω/0.25W×7	AX26发光二极管及驱动	1块
	集成	62083
	集成底座	20P
	LED	红×8
111	集成	CD4511	AX27共阴数码管	3块
	集成底座	16P
	电阻	100Ω/0.25W×14
	共阴数码管	0.5寸×2
112	LED	红×4 绿×4黄×4	AX28交通灯电路	1块
	电阻	51Ω/0.25 W×6
	集成	CD1413
	集成底座	16P
113	指针微安表	100μA		1块

六、实训项目
1、智能控制电饭锅

1）微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测

2）微电脑控制电饭锅结构的认识及拆装

3）微电脑控制电饭锅能量转化，温度传导的工作原理

4）微电脑控制电饭锅加热，保温相互转换及工作原理

5）微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理

6）微电脑控制电饭锅的常见故障及维修

7）微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉

1）微波炉主要元器件，控制芯片，显示器件的认识与检测

2）微波炉结构的认识及拆装

3）微波炉加热的原理分析及实物演示

4）微波炉微波产生电路的常见故障及检测维修

5）控制电路及定时电路常见故障与检测维修

6）微波炉电压转换电路的常见故障及检测维修

7）微波炉保护装置的检测与维修

8）微波炉常见故障的检测及维修

3、全自动洗衣机

1）全自动洗衣机常用元器件、传感器及控制芯片的认识和检测

2）全自动洗衣机机械结构的认识及拆装

5）全自动洗衣机程控器的检测

6）电机及电机控制故障的检测和排除

7）机械传动系统的常见故障及检修

8）集成控制电路检测和故障分析排除

9）漏电安全防护报警系统故障分析和排除

4、电子电风扇

1）结构拆卸分析、

2）元器件识别检测、

3）常见典型故障分析排除

5、电子消毒柜

1）结构拆卸分析、

2）元器件识别检测、

3）常见典型故障分析排除

6、自动洗碗机

1）常用元器件、传感器及控制芯片的认识和检测

2）机机械结构的认识及

3）进水、排水常见故障的检测和排除

4）洗涤、脱水常见故障的检测和排除

5）过程控器的检测

6）电机及电机控制故障的检测和排除

7）机械传动系统的常见故障及检修

8）集成控制电路检测和故障分析排除

4、模拟电子技术综合应用、创新实训项目

1）常用二极管的性能测试及应用

2）双极晶体管及场效管输出特性的测定

3）单管放大电路的研究

4）两极放大电路及负反馈放大电路的研究

5）助听器电路的调试（电子产品线路）

6）恒流充电电路（场效应管的应用）（电子产品线路）

7）三极管放大电路故障排除

8）整流、滤波及稳压电路的研究

9）直流稳压正、负电源电路的研究

10）典型复合互补OTL功率放大电路调试（电子产品线路）

11）OTL功率放大电路的故障排除

12）LM386集成音响功率放大电路及其应用（电子产品线路）

13）运算放大器基本运算电路

14）对由运放器组成的积分运算电路、微分运算电路

15）对由运放器组成的电压比较器传输特性的研究

16）气敏传感器制作烟雾报警器的制作与调试（电子产品线路）

17）方波、三角波和锯齿波发生器电路的研究与测试

18）三角波、方波及正弦波发生器的制作竞赛

19）RC（文式桥式）正弦波振荡器和制作与调试

20）电容三点式LC正弦波发生器

21）有源滤波电路研究

22）直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）

23）恒温控制电路的制作与调试（竞赛项目）（电子产品线路）

5、电子线路实训项目

1）基本逻辑门电路功能测试

2）优先编码器功能测试

3）二进制译码器和数据选择器功能测试

4）全加器和超前进位全加器功能测试

5）数值比较器功能测试

6）七段码锁存/译码/驱动器功能测试

7）类触发器功能测试

8）双向移位寄存器功能测试

9）二一五一十进制计数器功能测试

10）二位十进制计数/译码/驱动/显示电路

11）可逆十进制计数电路功能测试

12）N进制计数电路功能测试

13）555定时器基本应用电路

14）微分型单稳态触发器

15）集成单稳态触发器及其应用

16）集成施密特触发器及其应用

6、数字电路实训项目

1）声光控制节能路灯电路（电子产品线路）（综合应用）

2）线数据传输电路（电子产品线路）（综合应用）

3）位环形计数节拍发生器（电子产品线路）（综合应用）

4）秒脉冲信号发生器（电子产品线路）（综合应用）

5）救护车/消防车声响报警电路（电子产品线路）（综合应用）

6）D/A转换器将数码转换成单极性、双极性模拟电压

7）数控变频三角波—方波发生器

8）移位寄存器彩灯显示电路（电子产品线路）（综合应用）

9）8位优先编码器抢答电路（电子产品线路）（综合应用）

10）触摸式密码电子锁电路（电子产品线路）（综合应用）

11）数字钟电路（电子产品线路）（综合应用）

12）二位十进制计数符合电路（电子产品线路）（综合应用）

13）交通灯控制电路（电子产品线路）（综合应用）

14）升/降阶梯波发生器（电子产品线路）（综合应用）

15）光电转换加/减计数电路（电子产品线路）（综合应用）

7、电力电子技术综合应用实训项目

1）晶闸管的开关特性及其作为电子开关的应用

2）单结晶体管控制特性及其触发电路的调试与分析

3）晶闸管单相桥式半控整流电路的调试与分析（阻性负载）

4）晶闸管单相桥式半控整流电路的调试与分析（感性负载）

5）直流斩波电路的调试与分析（IGBT/MOSFET）

6）双向晶闸管单相交流调压电路的调试与分析

8、平板电视

1）认 识 液 晶 电 视 的 内 部 结 构 ；

2）认识液晶电视中各主要元器件的基本结构；

3）理解液晶电视中各主要元器件的基本工作原理；

4）认识液晶电视各主要单元电路的组成；

5）理解液晶电视各主要单元电路的工作原理；

6）三无故障现象的检测与处理；

7）摇控指示灯亮，三无故障现象的检修指导；

8）屏亮，有声音，无图像故障现象的检测与处理；

9）屏亮，无声音，无图像故障现象的检修指导；

10）声音正常，黑屏故障现象的检测与处理；

11）无伴音，图像正常故障现象的检测与处理；

12）按键无反应故障现象的检测与处理

13）遥控无反应故障现象的检测与处理；

14）花屏故障现象的检修指导；

15）一侧喇叭无声音故障现象的检测与处理；

9、数码卡拉实训项目
1）数码卡拉OK故障检测

2）5，1功率放大器的故障检测

3）DVD故障的检测

4）数码卡拉OK前置放大电路故障检测

10.DVD实训项目

1.、）DVD视盘机的基本操作；

2）DVD视盘机工作原理分析；

3）DVD视盘机的基本组成的认识；

4）DVD视盘机参数的测量；

5）DVD视盘机维修时的操作方法；

11、音响功率放大器

1）功放基本电路分析；

2）BA5096工作原理分析；

3）功放R声道无声故障演示；

4）功放R声道失真故障演示；

5）功放L声道无声故障演示；

6）功放L声道失真故障演示；

7）功放前置电路故障演示；

8）功放混响电路故障演示；

9）功放声音输入电路故障演示；

10）功放运算放大器电路故障演示；

11）功放显示电路故障演示；

12）音箱故障演示。

七、家用电器原理与维修仿真教学软件

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.5－2006）《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》与教育部相关专业教学大纲而研制。系统采用模块化结构，包含调幅收音机、电视机、洗衣机等三种主要电器认知与维修68个知识点。

系统采用三维动画与二维交互动画编程相结合技术，以技能训练为核心，以项目为引领，以任务为驱动，以工艺步骤为主线，以学生交互训练为主体，具有很强的职业性、情境性、交互性、智能型。

信息技术类电子与信息技术、电子技术应用及相关专业，加工制造类电子电器应用与维修专业以及应用电子技术等相关专业必备的仿真实训软件

软件实训项目

单元名称	一级模块	二级项目	三级项目
调幅收音机	器件认知
	器件布局
	工作原理
	整机调试
	实战演练
	考考你
电视机	组成电路
	实战演练	伴音通道
		场扫描电路
		电源电路
		高频调谐器
		行扫描电路
		视放与显象管电路
		视频解码电路
		遥控系统
		中频电路
		综合故障（1、2）
	维修训练	行扫描	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		视频解码	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		遥控系统	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		中频电路	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
		综合故障	组成框图
			主板电路
			原理电路
			检修流程
			关键点波形
			工作过程
			常见故障
			故障查寻
			故障排除
洗衣机	控制部件	进水电磁阀
		水位开关
	常见故障	波轮不转
		不能进水
		洗衣机拆合
	实战演练	波轮不转
电饭锅	实战演练	故障现象
		动手训练
	考考你
微波炉	实战演练	故障排除1
		故障排除2
	考考你
空调	实战演练	故障排除1
		故障排除2
吸尘器	实战演练	故障排除1
		故障排除2
	考考你
DVD	实战演练	故障排除1
		故障排除2
		故障排除3
