TW-Z59零件形位误差测量组合实训装置

用TW-Z59实训装置上好“公差配合”这节课——职业院校老师分享实训教学经验

一台装置，解决三大痛点

我带《公差配合与技术测量》这门课已经有七八年了。说句实在话，以前上课最头疼的就是实训环节不好落地。拿着教材讲直线度、圆度、跳动这些概念，学生听得云里雾里，真到了车间里，连百分表怎么架都搞不明白。后来学校配了一批TW-Z59零件形位误差测量组合实训装置，情况才真正改观。这台装置外观小巧，就是一个410mm×310mm×100mm的精制箱子，平时收在实训室柜子里不占地，上课时一提就走，方便得很。今天就跟同行们分享一下我的使用心得。

H2：TW-Z59的“组合”到底组合了什么？

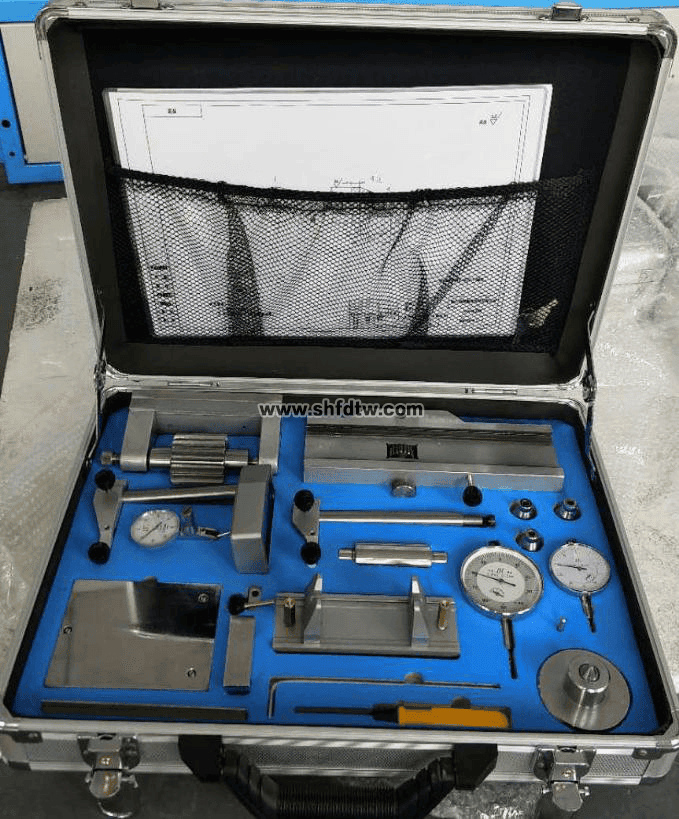

这套装置叫“组合实训装置”，它确实把从理论到实操的各个环节都组合到了一起。打开箱子，里面内容很丰富。检测零件方面，配备了齿轮测量组合、圆度（圆柱度）测量组合、直线度测量组合、平面度（平行度）测量组合、垂直度测量组合、对称度测量组合、跳动测量组合，精度都达到了7级。配套工具也很齐全，有微型跳动测量仪、百分表（0-3mm，精度0.01mm）、千分表（0-1mm，精度0.001mm）、V型块和测微组合仪等。另外，厂家提供的标准图纸和实训指导书也很实用，初学者跟着指导书一步步操作，上手非常快。

H3：项目实际化、功能系统化——实训效果立竿见影

这个装置最让我满意的一点是，它用的全是真实零件和实际量具，而不是那种玩具一样的教学模型。学生用的是真真切切的7级精度齿轮，打的是真正的千分表，动手时眼睛里能看见指针跳动，耳朵里能听见千分表齿轮啮合的声音。这种沉浸感比在PPT上看动画强太多了。

另外，它的训练模式是一环扣一环的：先练形位误差测量，再练合格形位判断，最后做误差分析。学生不仅要测出数据，还要分析零件为什么不合格，这样就自然建立了从“会测”到“会断”到“会析”的完整能力链。

说到“学生大众化”，这也是TW-Z59的一大亮点。它设计得很人性化，两三个人一组，上课时几个组同时开动，大家轮流操作，每个人都摸得到量具、看得见数据变化。不像以前共用大设备那样，排半天队才轮上一回。

H3：实训项目怎么安排？

根据我的教学经验，这套装置几乎覆盖了形位误差教学的全部要点。形状误差测量部分，可以完成直线度、平面度、圆度、圆柱度的测量与检验。位置误差测量部分就更全了，平行度、垂直度、同轴度、径向跳动、端面跳动、对称度都能练到，一共6个项目。齿轮的形位误差测量是个重点也是难点，但这套装置专门设计了齿圈径向跳动和齿向跳动两个训练项目。学生测完齿轮跳动之后，再回头去理解教材上的“齿距累积误差”“公法线长度变动”这些概念，就不那么抽象了。
