TW-Z60表面粗糙度对比测量组合实训装置
产教融合视域下TW-Z60表面粗糙度对比测量组合实训装置的教学实践与思考
作为《公差配合与技术测量》课程的一线教师，我最头疼的问题是：学生对书本上“表面粗糙度”的概念始终隔着一层纸。你讲Ra值讲得口干舌燥，学生听完还是云里雾里。直到实训室里引进了TW-Z60表面粗糙度对比测量组合实训装置，课堂的面貌完全变了。这套源自哈量精密量具的便携式组合装置，真正把“纸上谈兵”变成了“手上练兵”，成了我们机械类专业理实一体化教学的得力助手。
一、装置构成与实训定位：从课程中来，到生产中去

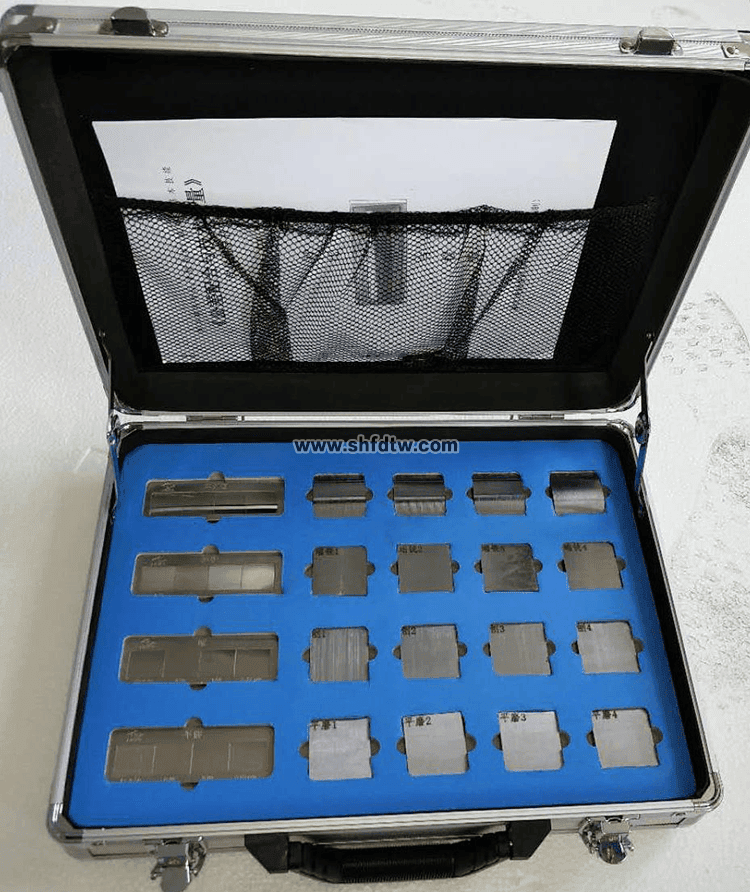

TW-Z60装置是根据《公差配合与技术测量》课程的基本教学要求精心设计的一套表面粗糙度对比测量组合训练产品。整套设备采用410mm×310mm×100mm的便携组合式设计，将对比样块、检验零件、配套图纸及实训指导书全部收纳在一个精制的铝合金箱体内。这种设计最大的好处就是上课拎着就走，两三个人一组开箱即练，管理也特别方便。
从配置上看，这套装置涵盖了外圆车削、端铣、刨削、平面磨削四种典型加工工艺的表面粗糙度对比样块与检测零件。其中对比样块选用的是哈量产品，在行业内的认可度很高；检验零件则采用不锈钢材质，耐磨耐用，能满足高频次实训的需求。最让我满意的是，它配套了标准化的图纸和实训指导书，相当于把企业质检岗位的真实工作场景搬进了教室。
二、实操流程与训练方法：手把手带着学生走
在实际教学中，我一般按“看、摸、量、判”四个环节组织实训。第一步，学生先把对比样块拿出来看。外圆车削和端铣的表面纹理有明显区别，刨削的痕迹呈直线分布，平面磨削则细腻均匀。学生用手指轻轻触摸样块表面，先建立对Ra 0.8μm到1.6μm不同粗糙度等级的直观感受。第二步，将配套的不锈钢检验零件与标准样块并排放置，用触觉对比法判断检验零件的粗糙度大致落在哪个范围。第三步，引导学生使用粗糙度测量仪或放大镜等工具进行量化测量，将实测数据与样块进行比对验证。第四步，对照标准图纸，判定检验零件是否满足图纸标注的粗糙度要求，并填写检测报告。
这套流程看似简单，却把微观的表面质量概念具象化了。我观察到，经过这样的操作训练，学生对“表面粗糙度”的理解深度远超以往纯理论教学的效果。
三、理实一体化的教学价值：为什么我需要这套装置
在多年的教学中，我发现TW-Z60装置最重要的价值在于它真正实现了项目实际化、学生大众化、教学标准化和管理便利化。它以真实零件为检测对象，以实际量具为检测手段，让学生身临其境；它覆盖了机械制造中最常见的加工工艺场景，适用于职业院校机械类专业的《公差配合与技术测量》《机械制造基础》等核心课程，也是实训中心和技能竞赛训练的常用设备。
实训难点与解决思路：当然，这套装置在使用过程中也存在一些实际困难。比如，初学者容易把视觉感受和触觉感受混淆，往往看到样块表面光亮就判定粗糙度小，但实际机械加工表面的评判标准是综合性的。我们的做法是让学生先遮住眼睛，仅靠指尖触觉来分辨不同工艺的样块，反复练习后再结合视觉观察，这样建立的判断力才更接近真实质检工作的要求。
四、结语
如果说公差配合与测量的理论像一座冰山，学生平时只看到浮在水面的那一角，那么TW-Z60这套装置就是那根潜入水下的探针，帮他们摸清冰山的全貌。它用最朴实的方式——对比——把抽象的概念变成了握在手里的实物。每个学生都有机会在实训台上亲手操作、反复练习，直到手感、眼力都练到位。作为一线教师，看到学生从当初的满脸茫然，到后来能熟练地拿起样块做出准确判断，就是这门课最大的成就感。
