TW-Z61几何体实测绘图训练装置
职业院校机械制图教学中TW-Z61几何体实测绘图训练装置的应用
各位同行，我是咱们学校机械工程系的一名老教师，带《机械制图》这门课已经有十来年了。要说课堂上最头疼的事，莫过于学生空间想象能力跟不上——在黑板上画三视图，底下学生一脸茫然；让他们自己动手画，画出来的投影要么缺线要么多线。今天我想跟大家聊聊我们实训室最近引进的TW-Z61几何体实测绘图训练装置，用了这段时间，感觉效果确实不错。
为什么要引入实测绘图训练装置？
机械制图这门课，说到底就是训练学生读图和绘图的能力。测绘实训是在理论教学之后，集中时间对学生进行集测量、设计、绘图为一体的综合训练，是学生把课堂上学到的制图知识真正用起来的关键环节。以往我们用的模型要么太老旧，要么种类单一，学生练来练去就那么几个形状，到考试一换新题就不行了。而且大件模型搬来搬去容易损坏，管理起来也麻烦。

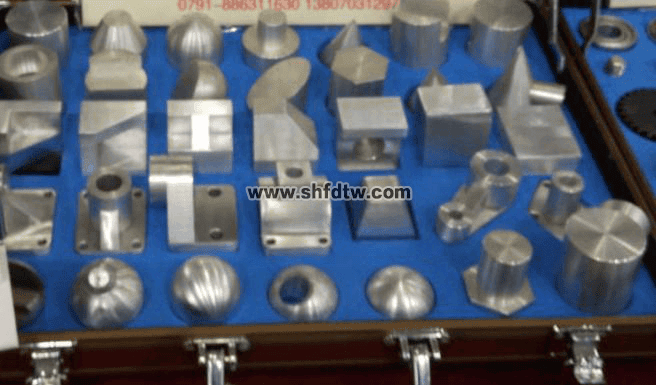

TW-Z61这套装置就不一样了。它是一个便携组合式训练箱，外形尺寸410mm×310mm×100mm，总重也就3公斤左右，打开箱子就是一套完整的实训工具。箱子里包含35件铝制几何体，分为六大类：基本几何体6件、叠加几何体6件、减式几何体8件、综合几何体6件、斜切几何体4件、相贯几何体5件。基本几何体就是圆柱、圆锥、棱柱这些最简单的形体，适合刚入门的学生打基础；叠加和减式几何体涉及形体之间的加减运算，训练学生对组合体结构的理解；斜切和相贯几何体难度最大，能有效锻炼学生对截交线和相贯线的空间想象能力。再加上钢皮尺、内卡、外卡等测量工具，学生拿到手就能开始练。
四位一体训练模式，层层递进提升能力
说了这么多，这套装置到底怎么用？根据产品介绍，TW-Z61设计了“四位一体”的训练模式：看图找物、几何体测量、三维投影绘图、立体图绘图。我给大家具体说说我们在实训课上是如何安排的。
看图找物训练，我通常会先给每组学生一张轴测图，让他们从35件几何体中找出对应的那个。这个环节看似简单，但能快速检验学生是不是真的看懂图了。有次一个学生拿了张斜切圆柱的图，结果在箱子里翻来翻去找不到，另一个同学看了半天说“你拿反了”，全班哄堂大笑，但这种小插曲反而让他们印象深刻。
几何体测量训练是用钢皮尺和内外卡来测量实物的实际尺寸，并记录下来。咱们职业院校的学生将来走上岗位，拿到一个零件首先要学会量尺寸，这个基本功不能马虎。
三维投影绘图训练和立体图绘图训练是重头戏。每个训练内容分为六个梯度：从训练一的基本几何体测绘，到训练六的相贯几何体测绘，难度逐步递增。我带的一个班做相贯几何体测绘的时候，有个小组拿着两个圆柱体垂直相交的组合体，在纸上画了三遍投影都不对，后来我让他们先把两个圆柱摆好位置仔细观察相贯线的走向，再回想课堂上讲的相贯线画法，终于画对了，学生自己特别有成就感。
这套装置还有一个很实用的特点：箱子里配有标准的实训指导书，每次课练什么、怎么练都写得很清楚，老师少操好多心。而且学生两三人一组，一个小箱子就能让一个班四五十个学生同时动手，不像以前那样大家排队等着用模型。
最后想说的是，设备再好也得会用、用足。TW-Z61这套装置价格不算贵，厂家报价在一万一千元左右，对学校来说性价比较高。关键是它能真正解决机械制图教学中“看不见、想不通、画不对”的老大难问题。如果你也正为实训教学发愁，不妨了解一下这款产品。
