TW-Z62典型零件实测绘图训练装置
再说TW-Z62典型零件实测绘图训练装置：一款让制图课“活”起来的实训神器
一、为什么要做零件实测绘图训练？
在职业院校的机械制图课上，我经常遇到这样的尴尬：学生在教室里看投影听我讲三视图，头头是道，可一拿到实物零件就傻眼了。零件放在桌上，该从哪个方向投影？尺寸怎么量？标注公差时该用哪种配合？这些在工厂里天天用到的基本功，光靠书本和PPT是教不会的。
不少老师可能会说：“我们也有模型室啊，摆了一柜子塑料模型，让学生对着画不就行了吗？”坦白说，塑料模型跟实际零件差别太大了。典型零件实测绘图训练应该是基于真实零件、真实测量工具、真实绘图规范的完整训练过程。今天我特别想跟同行们聊聊一款我用了之后觉得非常趁手的设备——TW-Z62典型零件实测绘图训练装置。这套装置把“看图找零件、零件测绘、零件绘图”串成一个完整的训练链条，从一视图到多视图循序渐进，特别贴合我们中职和高职学生的认知规律。
二、TW-Z62典型零件实测绘图训练装置的核心配置
2.1 零件配置：24件典型零件，覆盖四大视图类型

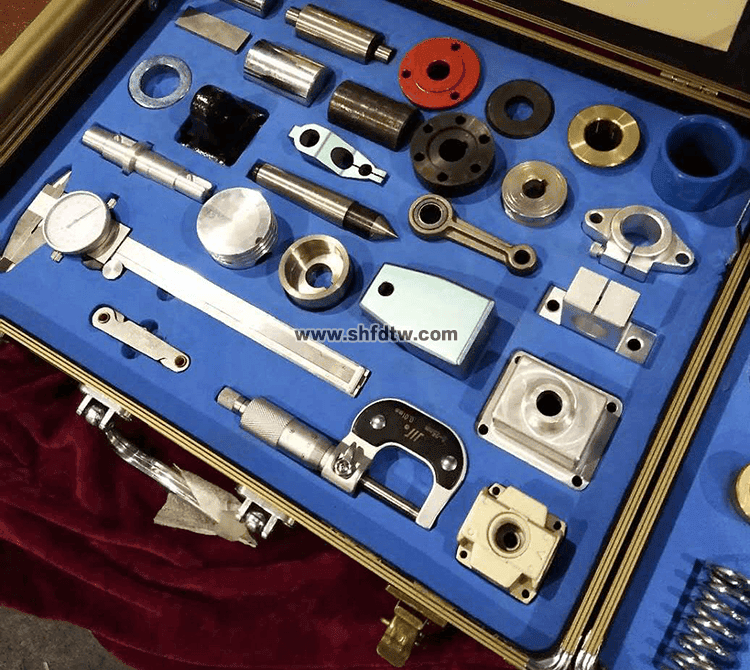

这套典型零件实测绘图训练装置配了24件套典型零件，分成四个梯度：
一视图零件：光轴、铜套、垫片这类回转体，学生第一次上手就能建立起信心。我让学生先画一个光轴，两个视图就够了，重点是练好游标卡尺的使用和尺寸标注的基本规范。
二视图零件：长方体、带键槽轴、皮带轮、法兰盘、联轴器、支架等。到了这个阶段，学生就得琢磨了——为什么这个零件需要用两个视图？哪个视图做主视图更合理？
三视图零件：底座、低速轴、轴承座。这类零件一拿出来，学生就知道前几周没白练，三个视图缺一不可，剖面图、局部放大图这些表达方法自然就派上用场了。
多视图零件：活塞、阀体。这个阶段学生的空间想象力已经建立得差不多了，重点转向精度分析和公差标注，为后续的装配体测绘打基础。
2.2 测量工具：麻雀虽小五脏俱全
别看这个箱子只有410mm×310mm×100mm，重5公斤，里面配的测量工具可一点不含糊：游标卡尺、外径千分尺、螺纹样板、圆弧样板，基本上机械零件测绘常用的工具都有了。千分尺的读数精度高，测轴径时要求学生读数精确到0.01mm，这对培养学生的严谨态度很有帮助。
2.3 便携组合式设计：实训课的组织利器
以前上测绘课，最头疼的就是发零件、收零件。一个班四五十号人，零件发下去少一个螺丝都找半天。这套装置把所有零件、测量工具和指导书都放在一个精制的棕色箱子里，每个零件都有固定位置，两三个人一组拎一个箱子就能开练。
三、TW-Z62典型零件实测绘图训练装置的训练模式
这套装置的功能设计非常有层次，我把它分成四个训练阶段：
训练一：看图找物训练。 刚接触零件测绘的学生，拿到一张零件图往往不知道该对应哪个实物。这个训练反过来，先给图，让学生在箱子里找出对应的零件，建立二维图形与三维实体的对应关系。
训练二：零件测绘训练。 这是核心环节。学生需要自己选用合适的测量工具，记录实测尺寸，绘制零件草图。
训练三：三维投影绘图训练。 从实物模型到三视图的转换训练，强化空间想象能力。
训练四：立体图绘图训练。 最后进入轴测图绘制，为计算机三维建模打下基础。
四、五大特点：为什么它适合职业院校教学？
这款TW-Z62典型零件实测绘图训练装置的五大特点，我感触最深的是这几点：
项目实际化。 装置里的都是实际生产中的典型零件，不是抽象的几何模型，学生训练完能直接对接工厂的实际工作。
功能系统化。 看图找零件、零件测绘、零件绘图三位一体，训练内容由简到繁，循序渐进。

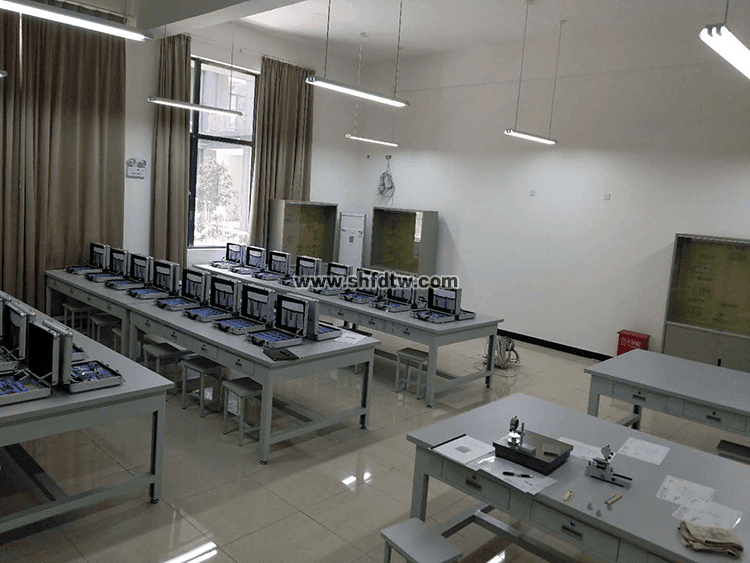

学生大众化。 小型组合式设计，两三人一组，可以覆盖全班每个学生，不会出现一个人练全班看的局面。实训室里所有工位同时开练，一堂课下来每个人都能上手画两张图，训练效率非常高。
教学标准化。 配套的训练指导书把每个零件的测绘步骤、尺寸标注要求、绘图规范都写得清清楚楚。老师备课压力小很多，学生自学也能看懂。
管理便利化。 零件、工具、指导书全在一个箱子里，课后清点一目了然，不再担心零件遗失。这个便利性只有真正上过测绘课的老师才懂。
五、一点教学体会
说实话，我们职业院校的学生学习习惯各不相同，有些孩子空间想象力好但粗心大意，有些孩子做事仔细但看图慢。典型零件实测绘图训练最大的好处是，每个学生都能在自己的节奏里找到进步的方向。我班上有个学生，前几周画一个垫片，尺寸标注错了三回，后来练到第五周，画一个带键槽轴从测量到出图基本上一次过。看到这种变化，比评上什么优秀教师都有成就感。
建议同行们有机会可以关注一下这款TW-Z62典型零件实测绘图训练装置。上手用一用，你会发现以前觉得“难教”的制图课，其实可以变得很生动、很具体。实训课嘛，就是让学生动手干，干着干着就会了。
