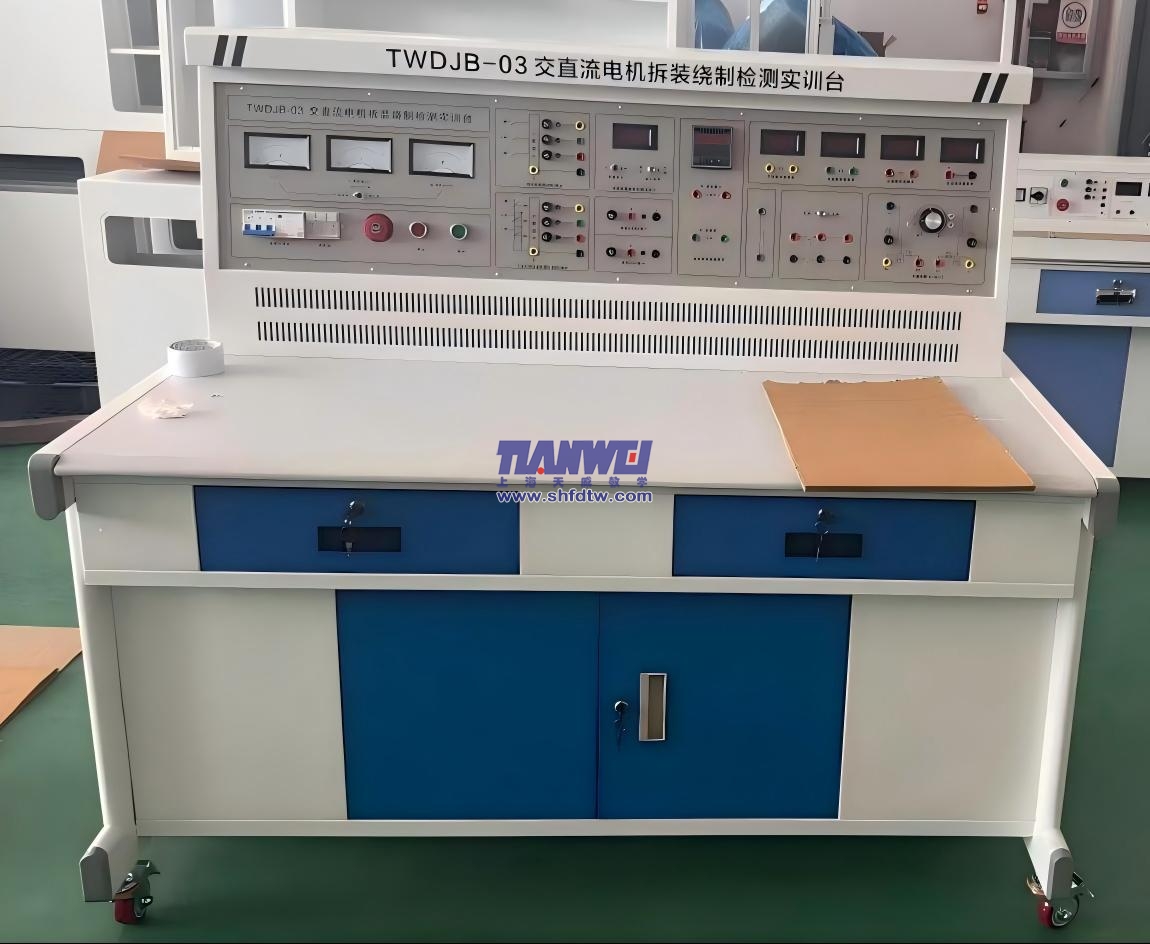

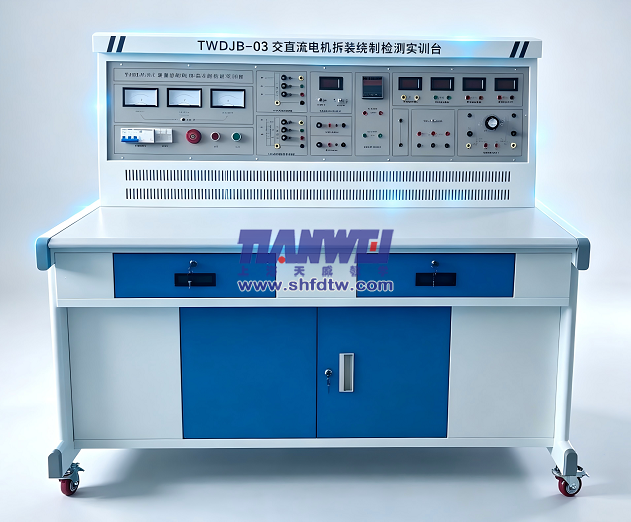

TWDJB-03交直流电机拆装绕制检测实训台
一、概述
本套是进行交直流电动机的拆除、重绕、组装、维修和电机出厂检测的技能实训平台，可对学生在电机拆除、重绕、组装及检修方面进行技能训练。实训装置适用于机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程，结合机械工业出版社和中国劳动保障部《国家职业标准—维修电工》《职业技能鉴定培训教材—维修电工》等相关内容，同时可作为初级、中级、高级维修电工的等级考核与鉴定的设备。
二、技术参数
2.1、输入电压：三相四线制～380V±10% 50Hz
2.2、工作环境：环境温度范围为-5～＋40℃ 相对温度＜85%（25℃）
2.3、装置容量：＜1.5KVA
2.4、外形尺寸：≥1300mm×700mm×1300mm
三、实训装置的基本配置及功能
3.1、电源控制屏
控制屏为铁质双层亚光密纹喷塑结构，铁质面板
3.2、实训桌
实训桌上方附有防静电绝缘橡胶垫，为了便于绕线和实训室的管理，将手摇式电子计数线绕机固定在桌面上，桌子下方设有放置铜线的绕线柜。
3.3、主控功能板
（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。
（2）控制屏面板上设有指针式交流电压表三只，观测三相电网电压。
（3）三相可调交流电源，通过1.5KVA三相同轴自耦调压器进行调压，可输出三相0～450V及单相0～250V可调电压。
（4）直流电源部分：
220V/0.5A直流电源一组，还有短路保护功能。
0～250V可调直流高压电源一组，带有过压保护及短路保护功能。
3.4、仪表功能板
（1）提供交流数字电流表三只，测量范围0～5A，精度0.5级，三位半数显。
（2）直流数字毫安表一只：测量范围0～2000mA，三位半数显，精度0.5级。
（3）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用先进的DSP技术计算有功功率、无功功率，功率表精度为0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、无功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（4）双刀双掷开关一只。
（5）可调电阻：两组0～900Ω/0.5A可调电阻。
3.5、仪器配备
（1）500V等级兆欧表一只，用于测试电机绕组绝缘电阻
（2）890B+数字万用表，三位半显示
（3）钳形电流表一只
3.6、制作设备、电机等配备
（1）拆、装工具一套：6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀等。
（2）绕线装置一套：电机绕线模、绕线轴、绕线架、压线架等
（3）手摇电子计数绕线机一台：数显范围0～9999匝数，计数精确、计数方便
（4）未浸漆的直流电机 额定功率200W，电压220V，转速1420r/min。
未浸漆的单相电容运转异步电动机：额定功率120W，电压220V，电流1A，转速1420r/min。
（6） 未浸漆的三相鼠笼异步电动机：额定功率180W，电压380V（Y接法），转速1400r/min。
3.7、实训导线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。
配备整套工具
1、890B+数字万用表1只
2、钳形电流表1只
3、兆欧表1只500V
4、尖嘴钳、拆、装工具1套6寸三爪拉马、活动扳手、锤头、划线板、压线板、剪刀各1
5、绕线装置1套包括电机绕线模、绕线轴、绕线架、压线架
6、手摇电子计数绕线机1台
7、未浸漆的直流电机1台200W
8、未浸漆的单相电容运转异步电动机1台120W
9、未浸漆的三相鼠笼异步电动机1台180W
