TWZ-QY22液压PLC控制实验系统

谈谈TWZ-QY22液压PLC控制实验系统在教学中的应用

作为职业院校机电类专业的一线教师，我深知实践教学对于学生理解理论知识的重要性。今天想跟大家聊聊我们实训室里正在使用的TWZ-QY22液压PLC控制实验系统。这套设备用了有一阵子了，感触还是挺深的。

这套系统到底长什么样？

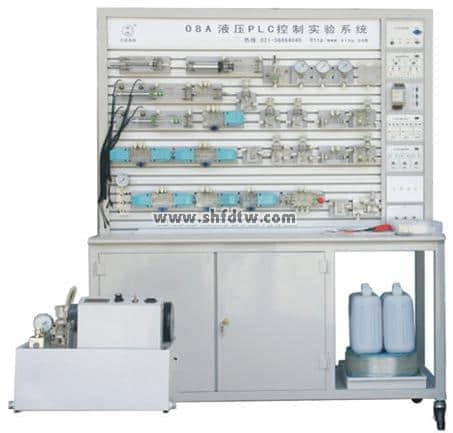

TWZ-QY22液压PLC控制实验系统主要由实验台、液压元器件和电气控制器件几大部分组成。实验台外形尺寸是1500mm×640mm×1850mm，净重210公斤，摆在实训室里稳稳当当的。泵站是单独包装的，600×450×390mm，毛重40公斤。

最让学生们感兴趣的是，所有的液压实验元件全都是透明有机材料制成的。这一点我必须多说两句——以前用金属元件讲课，学生根本看不到内部结构，油路怎么走的、阀芯怎么动作的，全靠想象。现在好了，透明元件往那儿一放，结构一目了然，学生自己都能看明白单向阀、溢流阀、节流阀内部是怎么回事。双作用油缸、弹簧回位油缸、液控单向阀、减压阀、顺序阀这些常用元件都配齐了，课上讲到哪个就拿出哪个来演示，效果确实不一样。

PLC控制和继电器控制，对比着学

这套系统的一个设计亮点，是同时配备了PLC可编程控制器控制和独立的继电器控制单元。PLC用的是三菱FX1s-14MR，继电器输出方式，也可以根据学校需求更换其他型号。输入输出模块通过9针232接口跟PLC连接，提供8路主令输入信号。

我在教学中经常安排这样一个对比实验：同一个液压回路，先用继电器搭出来控制，再用PLC编程控制。学生在动手过程中能直观感受到PLC在灵活性、可靠性和可修改性方面的优势。老实说，很多学生刚接触PLC时觉得抽象，但有了这个对比，理解起来就快多了。电源模块输入AC220V 50Hz，输出DC24V/2.5A，安全可靠，学生在操作时我也放心。

能做什么实验？

这套系统能做的实验覆盖了液压传动课程的绝大部分内容。方向控制回路方面，有手动换向阀换向回路、M型和O型机能换向阀的闭锁回路、液控单向阀闭锁回路。压力控制回路包括压力调定回路、二级压力回路、减压回路、增压回路和卸载回路。速度控制回路有进油和回油节流调速、容积调速、容积节流复合调速，还有速度换接回路。多缸控制方面，可以用压力继电器、行程开关、顺序阀和行程换向阀来实现顺序动作。

这些实验基本覆盖了液压传动的核心知识点，从基础回路到综合应用都能练到。

管理方便，皮实耐用

实训室设备管理是每个老师都头疼的事。这套系统在元件配置板上给每个元件都留了固定的位置，上完课要求学生按原位归位，清点起来特别方便，少了哪个一眼就能看出来。电气控制器件采用了模块式结构，实验台右侧有导轨可以安装七只模块，电源模块、PLC模块、输入输出模块、继电器模块都能自由组合，坏了哪块换哪块，不用整机返厂。

液压泵站配了数字转速表，直流电机功率750W，额定转速0到1500转/分可调，最高输出压力2.5MPa，不过我们做演示实验一般控制在0.5MPa以内就够了。噪声控制得也不错，离台子1.5米外测下来不到58分贝，上课时不会吵得心烦。

总的来说，TWZ-QY22这套系统比较贴合职业院校的教学实际，既满足了大纲要求的实验内容，又通过透明元件和PLC与继电器的对比设计，帮学生把抽象的概念落到实处。有条件的学校可以考虑配起来，对液压和PLC两门课的教学都会有帮助。
