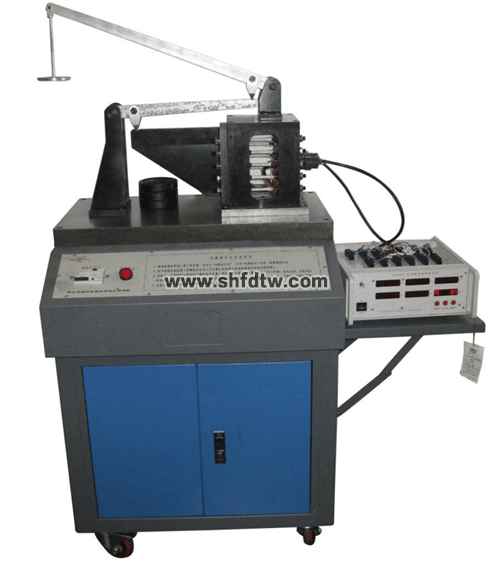

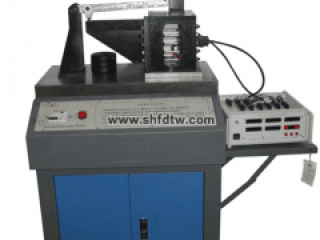

TW-Z24型 螺栓组联接综合实验装置
一、 产品概述
本装置的加载系统和机座用对称分布的螺栓联接，当加载杆承受垂直负载时，通过对螺栓应力与变形的检测，可让学生了解螺栓组在承受倾覆力矩时的变形规律。适合各大院校《机械设计》课程的实验教学需要。
二、 配置及技术性能
1. 输入电源：单相三线 AC220V±10% 50Hz
2. 电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
3. 工作环境：温度 -10℃～+40℃ 相对湿度＜85%（25℃） 海拔＜4000m
4. 外形尺寸：650mm×530mm×1220mm
5. 螺栓10根：采用40Cr材质，中段直径Φ6.5mm
6. 电阻应变片：阻值120Ω
7. 静态电阻应变仪1台：箱式结构，12路测量通道，测量范围0～±19999με，LED数码显示通道值和应变值，具有1/4桥、半桥、全桥三种测量方式，带计算机接口
8. 配件1套：砝码、软件光盘、实验指导书等
9. 实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。右侧设有托盘支架，实验时可用于放置应变仪。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。
10. 计算机测试软件：完成对螺栓组联接中各螺栓受力、变形参数进行采集、处理及螺栓组应力与变形的测试与分析，可自动绘制实验总拉力和负荷拉力受力图。
★11.培训及素材
1.提供备授课一体化软件服务，每个老师有自己单独的备课软件账号，教师在备课过程中可随时一键切换到授课模式，并自动唤醒和控制学生端，帮助教师提高备课和授课的效率。
2.用户可以维护本校的校本库资源
3.软件需要提供由省级及以上软件测试中心出具的软件测试报告或由国家版权局出具的软件著作权证书（投标文件附测试报告或软件著作权证书复印件加盖公章）。
4.云端教育资源与教材目录相匹配，教师备课时直接进入目录，无需搜索，云端教育资源库自动提供与当前课程相匹配的所有课件、视频、图片、动画、音频和习题等教学素材。
5.提供多媒体教学资源及3D教学资源，总量不少于1000个。
6.支持教师创建新题目，可编辑多种题型，并可对编辑好的试题进行预览和试做，提供的题目类型不少于35种，如常见客观题、常见主观题及编辑有较强互动性的题型。
三、 实验项目
螺栓组联接特性测试
