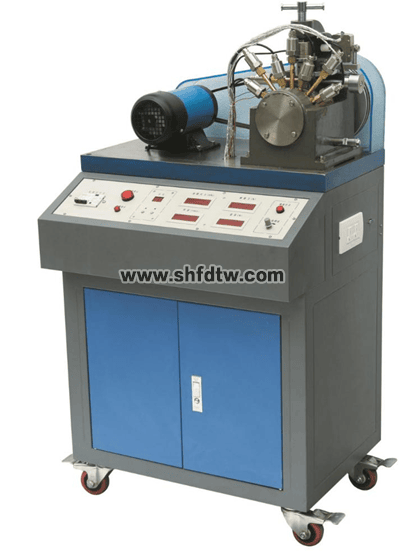

TW-Z29型 液体动压滑动轴承实验台（带数据采集）
一、产品概述
本实验台配备压力传感器、称重传感器、S型称重传感器以及相关数据采集系统，可用来测定液体动压滑动轴承的径向油膜压力分布、轴向油膜压力分布和摩擦特性曲线。适合各院校机械类专业《机械设计》、《机械原理》等课程的教学实验需要。
二、基本配置及技术性能
1. 实验台
(1) 实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：650mm×350mm×20mm。
(2) 输入电源：单相三线AC220V±10% 50Hz
(3) 工作环境：温度 -10℃～＜+40℃ 相对湿度＜85%（25℃） 海拨＜4000m
(4) 电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(5) 直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC
2. 试验轴瓦：内径d=60mm；长度L=124mm
3. 主轴调速范围：0～500r/min
4. 直流电机 1个：额定功率 355W
5. S型称重传感器1个：量程50N，用于测量摩擦力大小
6. 压力传感器 8个：测量范围0～0.6M Pa；精度0.5%；其中7个测量滑动轴承油膜的径向压力，1个测量轴向压力
7. 称重传感器1个：测量范围0～2000N；加载范围0～1000N，可测量外加载荷
8. 加载范围0～1000N，可测量外加载荷
9. 旋转编码器1个：铝合金材质，分度100脉冲/转
10. PLC采集系统
11. 计算机测试分析软件
具有油膜压力、转速、负载大小等数据的实时显示，自动绘制测试和仿真径向油膜压力曲线、轴向油膜压力曲线、承载曲线、摩擦特性曲线等，并进行分析、比较、保存、打印实验曲线和实验报告等功能。操作简单、直观、方便。
三、实验项目
1. 滑动轴承油膜的径向和轴向压力分布特性曲线的测定
2. 滑动轴承摩擦特性曲线的测定
