作为一名在职业院校机械专业教了十几年书的老教师，每学期带学生做齿轮参数测定实验，最头疼的就是设备问题。以前用的散装齿轮，不是参数对不上就是精度太差，学生测出来的数据乱七八糟，实验报告根本没法看。后来学校引进了TW-Z25渐开线齿轮参数实验箱，说实话，这设备是真解决了大问题。
TW-Z25渐开线齿轮参数实验箱：机械原理课的“标配”教具
机械原理这门课，齿轮传动是重头戏，但学生光靠看书本上的公式，很难理解模数、压力角、变位系数这些抽象概念到底是怎么回事。TW-Z25渐开线齿轮参数实验箱就是把理论知识落到实操上的关键教具。

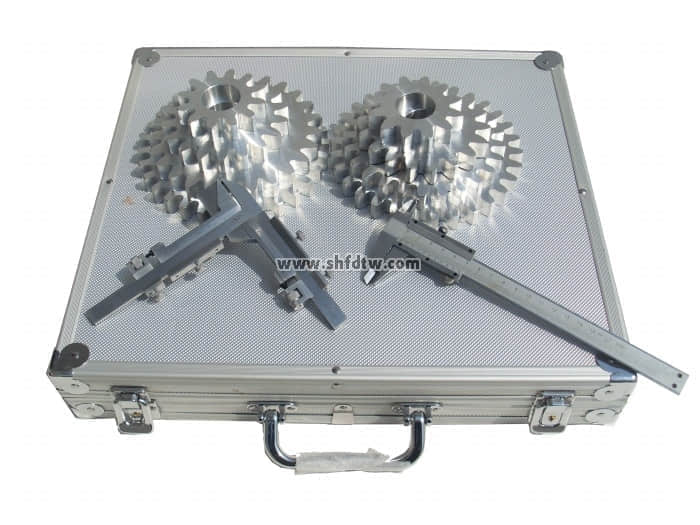

这个实验箱最实用的地方在于，它配了8个精心加工的铝合金齿轮，齿数分别是z=12、z=18、z=25、z=30、z=31。学生通过不同齿轮的组合搭配，可以搭出标准齿轮传动、零传动、正变位传动和负变位传动四种类型。也就是说，一个实验箱就能把《机械设计基础》里讲的几种传动形式全部演示一遍，这对职业院校的学生来说特别直观。
参数配置扎实，满足教学和实训双重需求
说实在的，我们当老师的选设备，最看重的就是参数能不能满足教学大纲的要求。TW-Z25渐开线齿轮参数实验箱在这方面做得挺到位。所有齿轮的模数统一为m=5，变位系数覆盖了从+0.35到-0.6的范围。学生可以通过测量和计算，验证标准齿轮和变位齿轮在几何尺寸上的差异，搞清楚变位系数到底是怎么影响齿形和传动性能的。
另外值得一提的，是这批齿轮的加工精度达到了8-8-7GK和8-8-7EJ两个等级。什么意思呢？就是齿轮的齿形精度、齿向精度和齿距精度都有明确的公差标准。学生测量出来的数据是可靠的，计算出来的结果跟理论值对得上，实验才有意义。以前用那些粗制滥造的齿轮，测十遍十个数据，学生越做越糊涂。
配套工具齐全，学生上手就能干
职业院校的实训课，讲究的就是“动手”。TW-Z25渐开线齿轮参数实验箱配了一把0-150mm的游标卡尺和一把M1-26型齿厚游标卡尺。学生拿到齿轮之后，先用游标卡尺测齿顶圆直径和齿根圆直径，再用齿厚游标卡尺测分度圆弦齿厚，然后根据测出来的数据反推模数和压力角。整个过程就是企业里齿轮测绘的真实流程，学生做一遍下来，量具也熟练了，计算公式也记住了，比在黑板上抄十遍公式都管用。
实训教学中的实际体会
我带学生做TW-Z25渐开线齿轮参数实验箱的实验，一般安排4个课时。第一节课讲解渐开线齿轮的基本参数和测量方法，第二、三节课学生分组测量、记录数据、进行计算，第四节课分析讨论不同传动类型的特点。
有个细节想跟同行们分享一下：这个实验箱的齿轮是用铝合金加工的，重量轻，学生反复装卸也不容易损坏。箱体是铝合金型材做的，齿轮卡槽设计得合理，收纳整齐，上完课清点也方便。对实训室管理来说，省心不少。
当然，TW-Z25渐开线齿轮参数实验箱也有需要老师提前准备的地方。比如实验指导书要结合本校的课程大纲做适当调整，测量数据的处理表格要提前印好发给学生。但这些都属于教学准备的常规工作，不是设备本身的问题。
总的来说，TW-Z25渐开线齿轮参数实验箱是一款定位精准、配置扎实的教学设备，特别适合职业院校机械类专业《机械原理》或《机械设计基础》课程的实训教学。如果各位同行正在为齿轮参数测定的实训设备发愁，这款实验箱值得考虑。联系电话是021-55884001，有疑问可以直接咨询厂家。
