机械构造与创新实验

TW-Z40零部件测绘综合训练套件

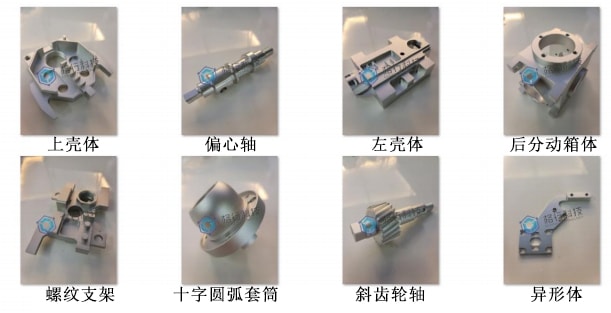

一、具备 2022年福建省竞赛考核特征零件≥8件：

须包含：

1、 斜齿轮轴

2、 十字圆弧套筒

3、 后分动箱体

4、 上壳体

5 、左壳体

6 、异形件

7、 偏心轴

8 、螺纹支架

注：质量检测件须带三坐标检测报告

材料：铝

二、教学配套：

（1）任务书及评分标准

（2）M2模块图纸

（3）M2模块工作说明书

（4）M2模块装配图

（5）零件质量检测报告单

（6）GB5900.1-2008机床主轴端部与卡盘连接尺寸-圆锥连接

（7）ZZX主轴箱装配简图

（8）齿形同步皮带图纸

（9）非标件和标准件附表

（11）精密滚动轴承查询表

（12）卡盘油缸查询表

（13）摇篮工作台装配图

（15）基座图纸

（16）摇篮座图纸

（17）蜗轮图纸

（18）箱体图纸

（19）蜗杆图纸

（20）螺纹底座（加工件）图纸

（21）Z3格式的挡板、电机、箱体、支架、定位环、转盘电机、转盘齿轮、中心轴、轴承、平垫圈、螺钉三维模型

三、配套试题参考答案
