机械构造与创新实验

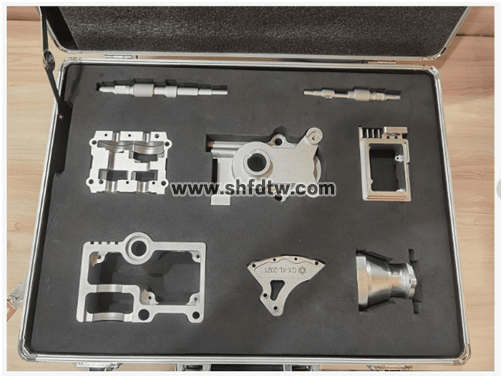

TW-Z39零部件测绘综合训练箱

详细参数：

1.测绘零件：

（1）具备 2021年竞赛考核特征零件≥8件；

（2）材料：铝

（3）表面喷砂阳极处理；

2.教学配套：

（1）任务书及评分标准

（2）连接箱体图纸

（3）DWG格式连接箱体图纸

（4）蜗轮蜗杆减速机图纸

（5）蜗轮蜗杆减速器工作说明书

（6） ZZX主轴箱装配简图

（7）DWG格式ZZX主轴箱装配简图

（8）GB5900.1-2008机床主轴端部与卡盘连接尺寸-圆锥连接查询表

（9）齿形同步皮带图纸

（10）非标件和标准件附表

（11）精密滚动轴承查询表

（12）卡盘油缸查询表

（13）摇篮工作台装配图

（14）转盘图纸

（15）基座图纸

（16）摇篮座图纸

（17）蜗轮图纸

（18）箱体图纸

（19）蜗杆图纸

（20）热过载保护开关底座

（21）Z3格式的挡板、电机、箱体、支架、定位环、转盘电机、转盘齿轮、中心轴、轴承、平垫圈、螺钉三维模型

3. 训练箱

（1）外形尺寸48*35.5*15CM、

（2）内部EVA材料；

（3）1:1模型尺寸机械开模

（4） 防模型掉落设计
