TW-X22型数模电综合实验箱

产品介绍:

TW-X22型模拟电路、数字电路综合实验箱,由锁紧式插孔将引线引出,学生可按照各实验项目自已动手搭建电路,有利于培养学生的思维能力及动手能力,也增强了实验箱的适用性,设计豪华气派。

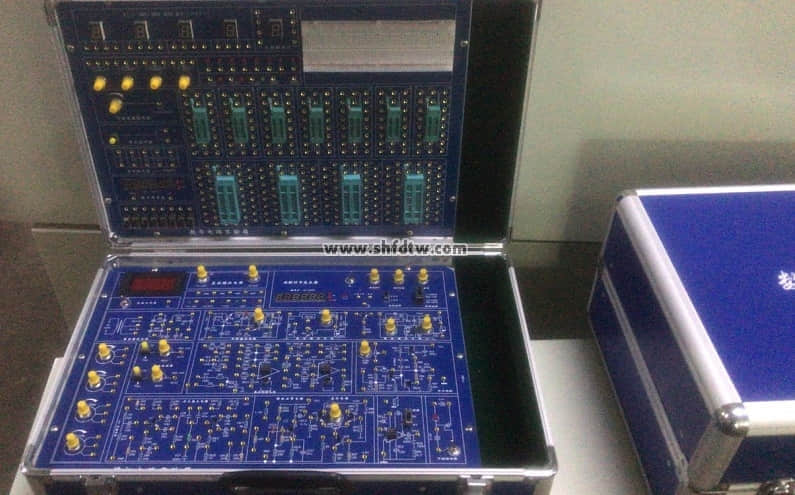

数模电综合实验箱(图1)


主机提供了多种信号源;正面印刷字符连线,反面按装元器件,所有信号源频率计等电路全部由CPLD芯片和双面板构成,所有器件均选用优质产品,使整机的品质得到提高。由于元器件都装于背面,从而能有效的降低和避免人为损坏的可能。

本机特点:使用方便,耐用,实验项目灵活,可方便做数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。

该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号,装有相应元器件,增加了学生的感性认识,需要测量及观察的部分,装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不     同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠, 外型美观。

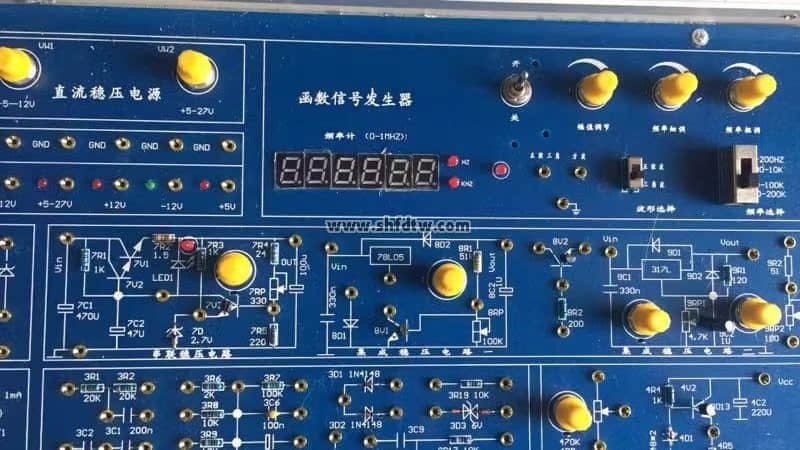

数模电综合实验箱(图2)

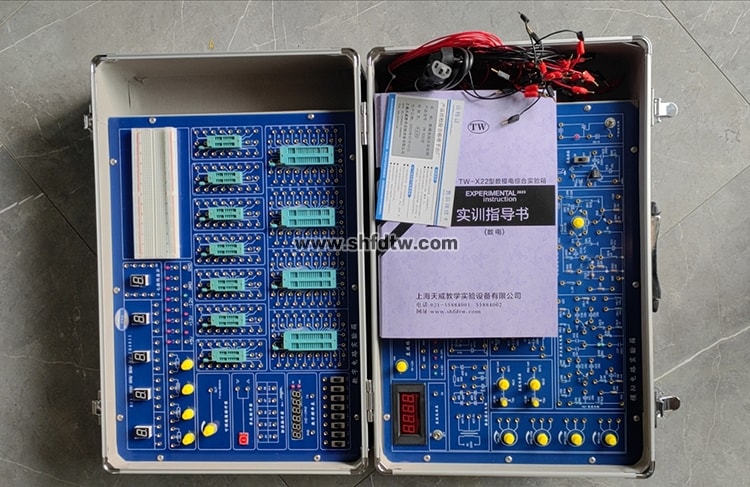

数模电综合实验箱(图3)

☆数字电路实验模块:

(1)电源 :交流输入:220V±10% ,50HZ

直流输出:±12V/200mA 、 5V/2A

(2)手动单脉冲电路2组:可同时输出正负两个脉冲,脉冲幅值为TTL电平。

(3)连续脉冲一组,输出为TTL电平:

固定频率脉冲源:1HZ、1KHZ、10KHZ、100KHZ、1MHZ;

(4)六位高精度数字频率计 , 测量范围:0-9.9999MHZ 误差<1HZ(由CPLD芯片设计)

(5)逻辑电平的输入与显示:

A、八位独立逻辑电平开关:可输出“0”、“1”电平(为正逻辑)。

B、八位由红色LED及驱动电路组成的逻辑电平显示电路。

(6)数码管显示:

A、4位由八段LED数码管组成的BCD码译码显示电路;

B、1位八段LED数码管,引脚全部引出,用于数码管实验。

(7)时序发生器及启停控制电路。

(8)8芯、14芯、16芯、20芯、28芯等圆孔插座21只,可满足各种IC芯片

(9)各阻值电位器4只。

(10)常用规格电阻电容30只

☆模拟电路实验模块:

①电源: 输入:AC 220V±10%,50HZ

输出:※DC:- 5V~-12V可调, I≥0.2A

※DC:+5V~+27V可调,DC I≥0.2A

※DC:±12V,+5V,DC I≥0.2A

以上各路输出均有过流保护,自动恢复功能

※AC V:7.5V×2;AC I≥0.15A

②可调直流信号源:

双路-0.5V~+0.5V;-5V~+5V两档连续可调。

③低频信号源:2HZ-20KHZ 0-10V(新增)

分别可输出方波、三角波、正弦波三种波形

④数字式频率计和直流电压表(A9有;A6无)

⑤分立元件电路

整流、滤波和稳压电路;单级放大电路;两级阻容耦容放大电

路;负反馈放大电路;射极跟随器;差动放大电路;互补对称

功放电路;电位器组;电阻、电容和二三极管、扬效应管、可

控硅等组成。

⑥集成模拟电路

两个独立的运算放大器(741);集成功放(LM386)

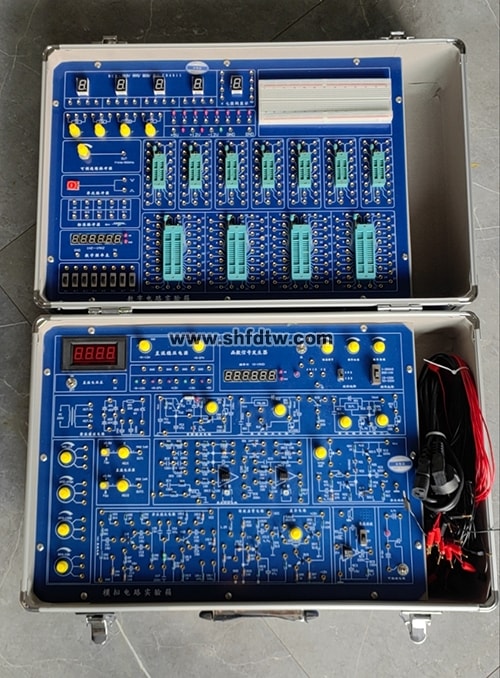

数模电综合实验箱(图4)

*可根据需要选配面包板扩展区域。

☆数字电路实验项目

1.TTL集成逻辑门的参数测试与使用

2.CMOS集成逻辑门的测试

3.门电路的逻辑功能实验

4.常用组合逻辑功能器件的测试

5.半加器、全加器及逻辑运算实验

6、七人表决电路及血型检测电路

7、RS触发器的功能测试

8、JK、D触发器逻辑功能及主要参数测试

9、三态输出出发器及锁存器

10、异步二进制计数器实验

11、同步二进制计数器实验

12、移位寄存器的功能测试

13、计数、译码、显示电路实验

14、555集成电路及应用

15、波形产生及单稳态触发器

16、序列检测器的设计

17、D/A数模转换器

18、A/D模数转换器

19、可人工干预的交通灯控制器

20、数字电子钟设计

21、数字频率计

22、汽车尾灯控制实验

模拟电路实验项目:

1.、单级放大电路

2.、两级放大电路

3.、负反馈放大电路

4.、射极跟随器

5.、差动放大电路

6.、比例求和运算电路

7.、积分与微分电路

8.、波形发生电路

9.、有源滤波器

10.、电压比较器

11.、IC电路RC正弦波振荡器

12.、集成功率放大器

13.、整流滤波与并联稳压电路

14、.串联稳压电路

15.、集成稳压器

16.、RC正弦波振荡器

17.、LC振荡器及选频放大器]

18.、电流/电压转换电路

19.、电压/频率转换电路

20.、互补对称功率放大器

21.、波形变换电路

22.、扬效应管实验(新增)

23.、可控硅实验电路(新增)

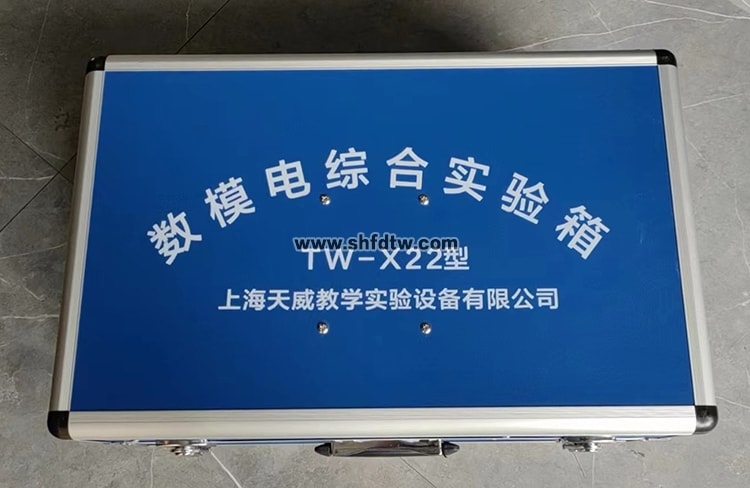

数模电综合实验箱(图5)

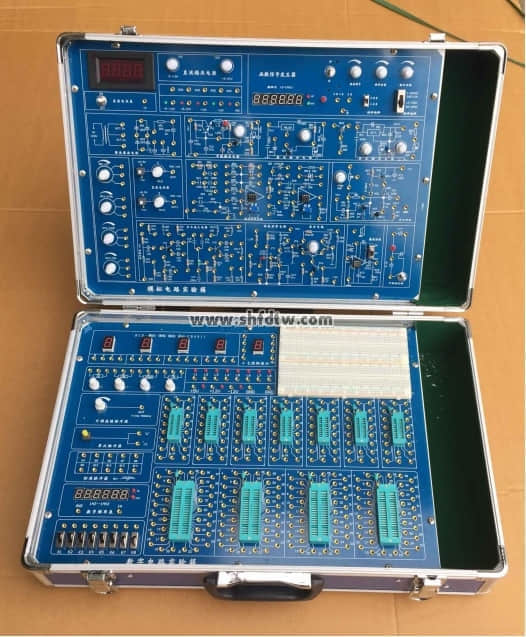

数模电综合实验箱(图6)

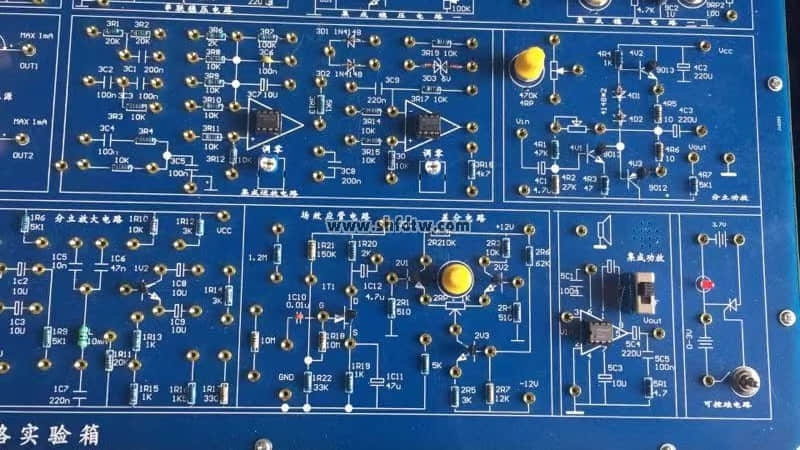

数模电综合实验箱(图7)

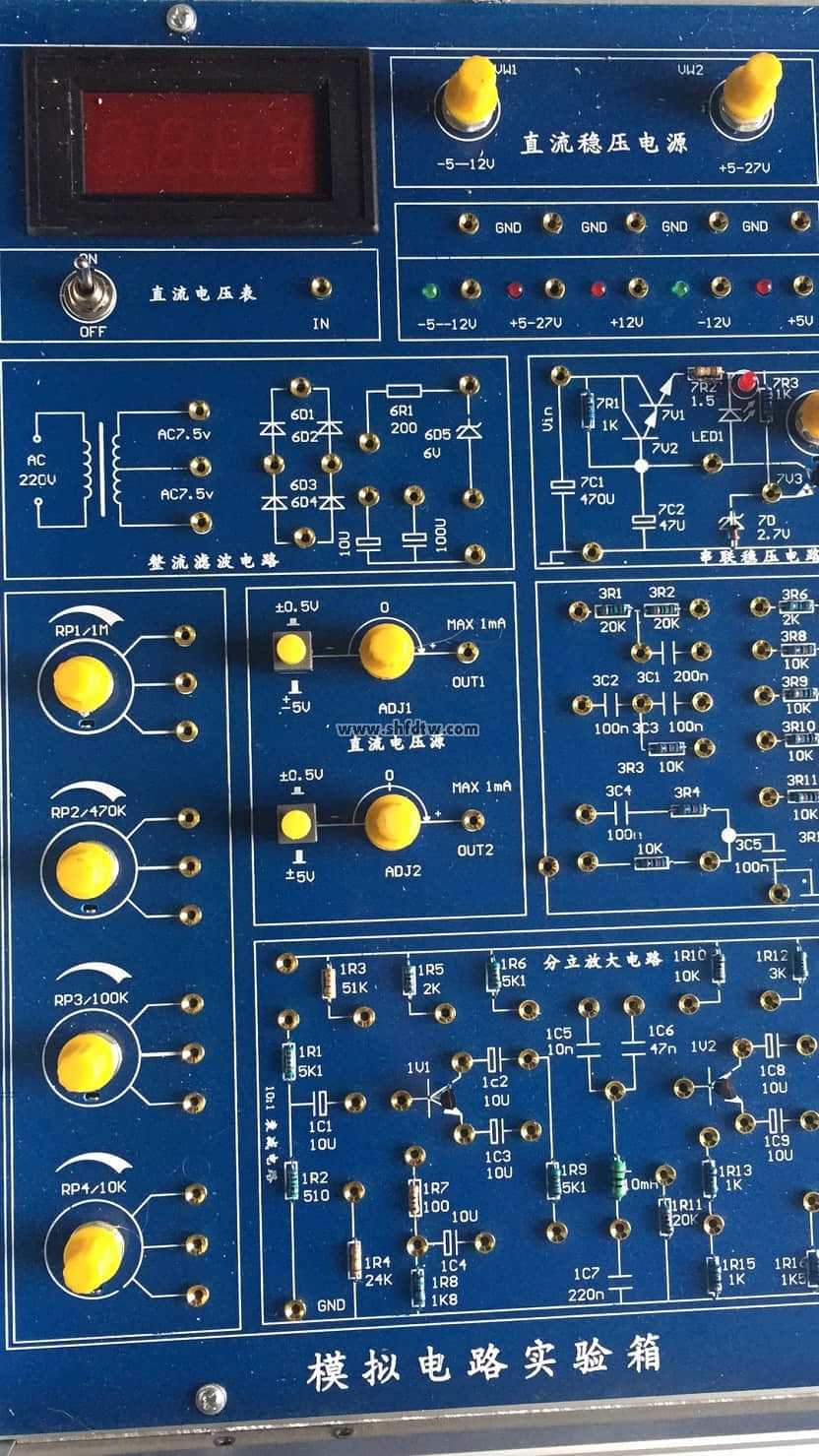

数模电综合实验箱(图8)
