注：根据用户的教室大小、工位多少及具体的配备要求制作不同的生产实训线，并提供详细的图纸及配置后再定价
该实训设备是模拟电子产品的生产加工过程而设计的技能型实训设备。可进行元件整脚、插件、焊接、切脚、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力，使学员了解电子产品制造过程、熟悉电子产品工艺，掌握电子产品的操作技能，模拟企业实际生产现场进行零距离的实训操作。适用于广大中专职校技工院校及农民工转化等的操作培训，满足国家职业技能鉴定中心无线电装配调试中级工考证要求。
（1）设备概述

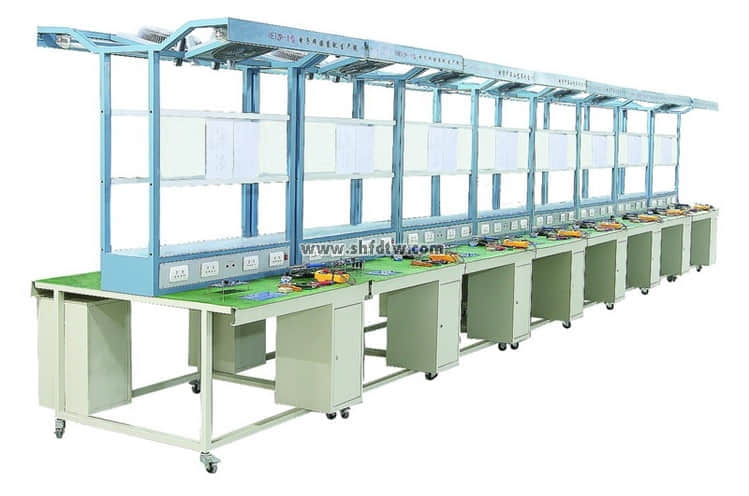

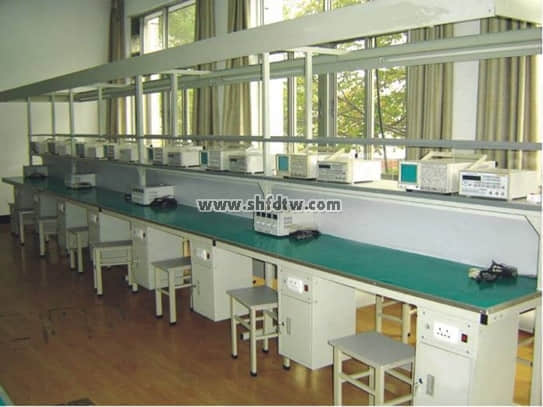

该实训设备是模拟电子产品的生产加工过程而为学生提供的技能型实训设备。可进行元件整脚、插件、焊接、补焊、调试、检测等电子产品生产加工操作模拟。用于培养学生的实际动手操作能力，使学员了解电子产品制造过程、熟悉电子产品工艺，掌握电子产品的操作技能，摸拟企业实际生产现场进行零距离的实训操作。
（2）技术参数及配置
a、采用分节结构，双面对座，每工位长度0.82米；共计20个工位。
b、线体宽度1400mm，单立柱结构，仪表板下面到工作台面之间用18mm双面贴塑密度板隔开；
c、线体每两工位配40W日光灯照明一套，每工位配四位工位插座一只（其中2为为二脚，2位为三脚），带烙铁筒带插座工具箱一只（工具箱尺寸为宽300mm,高400mm,深220mm）,工艺图板一套（A3无色透明，2块）； d、台面采用厚18mm双面贴塑板制作，上铺绿色防静电橡皮，槽铝包边；
e、工作高度740±20mm,总高约2000mm；
f、全线设仪表板，仪表插座，仪表板采用厚18mm双面贴塑板制作，槽铝包边；
g、线体采用30×40方钢制造，每1.64m设一片架，静电喷塑工艺，颜色：空调灰；
h、常用工具每工位1套
序号 名 称 型号/规格 数量 单位
1 恒温烙铁 AT936B/60W 1 台
2 放大镜台灯 LT-86B/10倍 1 台
3 数字万用表 MY60 1 只
4 剥线钳 7寸材质高碳钢 1 把
5 斜口钳 6寸材料镍铬合金钢 1 把
6 尖嘴钳 6寸材料镍铬合金钢 1 把
7 十字螺丝刀 5.0×100mm带磁性材质:铬钒合金钢 1 把
8 一字螺丝刀 5.0×100mm带磁性材质:铬钒合金钢 1 把
9 一字螺丝刀（小） 3.0*75M 1 把
10 十字螺丝刀（小） PHO-2*75MM 1 把
11 美工刀 小 1 把
