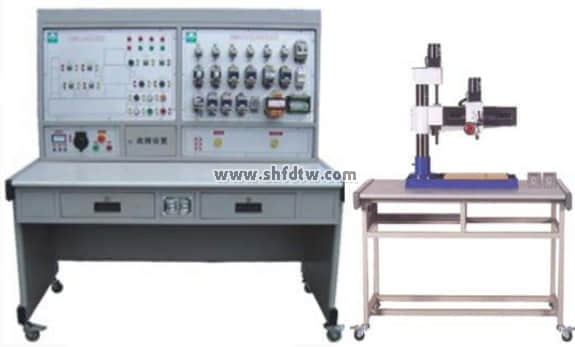

TWDQ-Z3040型摇臂钻床实训考核装置（半实物）
我们电气实训室里那套“用得顺心、考得放心”的老伙计——TWDQ-Z3040型摇臂钻床实训考核装置（半实物），刚好借着学校期末设备盘点维护的间隙，专门写一篇文章来给各位同行好好地分享和介绍一下。
一、装置概述与核心升级：看得见的半实物联动
说起TWDQ-Z3040型摇臂钻床实训考核装置，它是在原先Z3040型普通摇臂钻床电气技能实训考核装置的基础上进行的一次改造和重大升级。最核心的升级就是增加了Z3040型摇臂钻床的仿真半实物模型，并且把钻床电气部分和机械部分有机地连接在了一起。这么一连接，机床的整个运动过程就完全展现出来了。
这套半实物仿真模型的尺寸完全参照了实际Z3040型摇臂钻床，但按一定比例进行了缩小设计。它在整体硬件上可不是轻易对付的，整个半实物机床的床身采用铸件，用专用模具一次性压铸成型。滚珠丝杆的传动配合起来非常精确，手轮更是使用了实际机床上的标准部件。
二、硬件配置与安全防护：让学生看得见电路
这套装置主要由三大部分构成：电源控制部分、机床电气控制部分和半仿真机床实物部分。其中机床电气控制部分是把整台Z3040摇臂钻床内部所有的电器元件，全都集中安装在正面操作面板上，让学生能直接看到接触器吸合、继电器动作等实况。面板上还装有断路器、熔断器、接触器、热继电器等元器件，全安装在面板表面，可以很直观地观看它们的动作情况。
说到安全防护，设备屏上装有电压型和电流型双重漏电保护，控制屏内或强电输出若有漏电现象，马上就会告警并自动切断电源。技术性能方面，该设备输入电源为三相四线AC 380V±10% 50Hz，装置容量小于1KVA。它在摇臂钻床实训考核装置中拥有了极为可靠的稳定性，每学期的实训课台台机器都能正常运转。
三、实训考核功能：故障设置让学生动手排故
这套装置真正“硬核”的地方在于它的故障考核功能。控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。其中1到28用于故障设置，28到32三个开关保留。我上课时随手就能设置出“主轴电机不能启动”或“摇臂不能上升”等故障让学生排查，例如：“主轴电机不能启动”，学生在排查时需要结合摇臂钻床的电气原理图，沿着控制线路逐级测量电压、检查触点。钻床电气线路的所有接点，在装置面板上都有相应的测试点，方便学员在线检测故障。用万用表在测试点上逐段排查，找到故障原因并排除，这种训练方式非常贴近工厂实际维修场景，能有效锻炼学生的故障诊断思维。
四、教学效果与职业能力培养：从看懂电路到动手维修
我自己教了这么多年的维修电工实训，感觉这套装置能有效解决“理论学得不错，一动手就懵”的普遍问题。它能够模拟真实工况：通过电气部分的操作，能完全实现Z3040型摇臂钻床的各种生产运动，比如主轴的正反转、工作台的纵进给与垂直进给，以及冷却泵的正常运行，极限位置还具备限位保护。半实物机床的各部件都采用了不同的颜色来细致区分，在教学培训时，学生们理解起来更加容易和轻松。
目前，它很适合用于维修电工初、中、高级技能鉴定中有关钻床电气部分的培训考核。当然我也建议，以后厂家如果能推出那种全数字化的故障模拟与云故障库，再配合物联网技术远程分析，想必教学效果一定会更上一层楼。
好了，我就先说这么多，希望对大家有所帮助！
