机电一体工业自动化

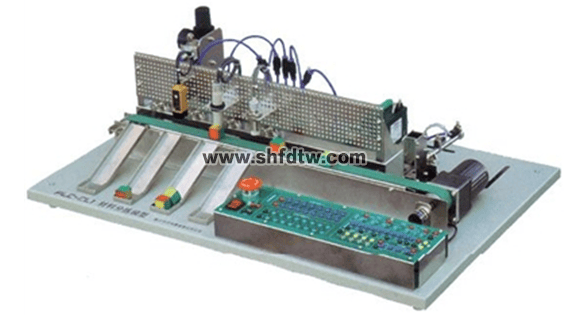

TWB-106物料、材料分拣控制模型

物料、材料分拣控制模型是一套工业自动化生产线物料分拣过程的缩微模型，应能实现不同材料的自动分拣和归类，并由上位计算机监控。配有PLC（西门子或三菱）、传感器（光电式、电感式、颜色、磁感应式、电容式、旋转编码器等）、单相交流电动机、输送带、进口电磁阀、减压阀、空气滤清器，气压指示表等。

①、技术参数

电源：单相AC220V、50Hz

功率：<200W

尺寸：不小于800*515*220mm

②、设备结构：

实训装置台架为金属结构，实训考核装置PLC模块的I/O 端子、变频器的接线端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

③、实训项目：
1.步进电机正反转控制
2.物料分拣系统的调试
3.气动控制技术应用
4.传感器技术应用
5.电磁铁技术应用
6.分拣出金属与非金属
7.分拣出黑色与白色块
8..分拣铝质工件到任一料槽
