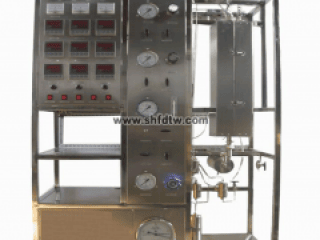

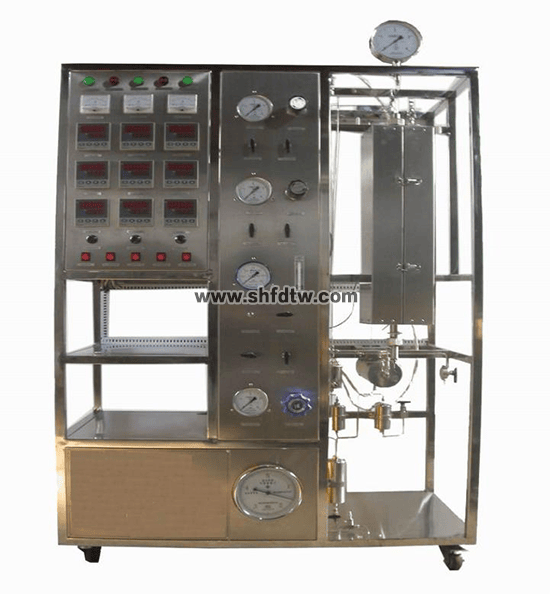

TW-GY338甲醇制烯烃反应实验装置
技术指标 | 说 明 | |||
装置功能 | 1、用于固定床教学和工艺数据的测定。 2、科学研究催化剂评选及寿命试验。 3、可作加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。 | |||
主要配置 | 固定床反应器、预热器、加热炉、混合器、冷凝器、气液分离器、质量流量计、转子流量计、湿式气体流量计、加料泵、压力表、温控仪表、温度传感器、管道阀门、不锈钢框架及控制柜。 | |||
公用设施 | 水:装置需冷却水,自带和自来水管相连的接口。 电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。 | |||
技术参数 | 1、小型管式固定床反应器:φ20×550mm,316L不锈钢材质;热电偶套管,φ3mm,内插Φ1mm热电偶;催化剂装填量:5-30ml;最高使用压力,0.3MPa. 2、反应器加热炉:ф280×550mm,开启式,加热功率(三段加热)各1KW,加热形式:碳化硅炉管+金属内衬。内层为保温层,外层为网孔防护层。最高使用温度,900℃。 3、预热器:304不锈钢,内径φ10mm,长度250mm,内有防返混及防沟流装置;使用温度:室温-400℃,使用压力,常压。 4、2 路气体管路,由调节阀、单向阀、流量计、压力表等组成。2路质量流量计控制计量,0~200SCCM(流量范围可按用户要求选配),流量自控,无 | |||
反应压力 | 指针式压力表 | 压力表就地显示 | 无 |
