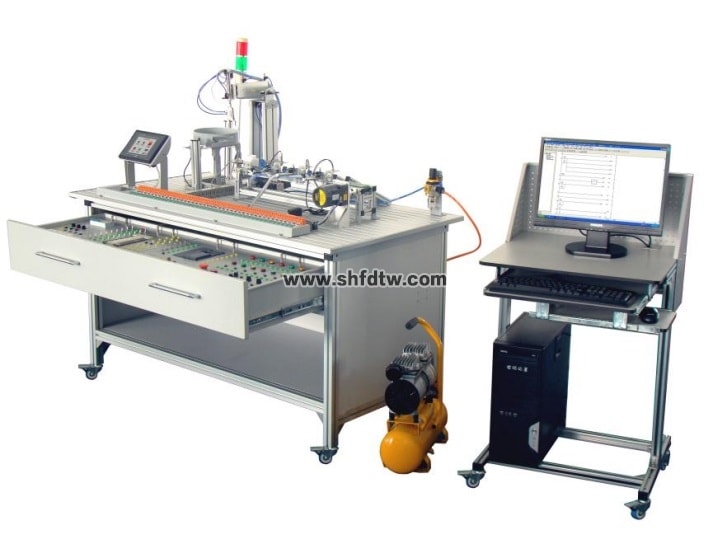

TW-233A型光机电一体化实训考核装置

H2：TW-233A型实训装置的核心构成与优势

这套装置以模块化概念为核心，从单独的工作单元到整个系统，各工作单元之间具有柔性的组合方式，整体结构采用拆装开放式设计，可对现有的机械部件进行组装不相同的生产流程。主要硬件配置上，采用三菱FX3U系列PLC（48点I/O继电器输出，所有端口引出于面板），搭配三菱FR-E740系列变频器（0.75KW，380V交流），以及昆仑通态7英寸彩色触摸屏与PLC同步通讯。实训台整体采用铝合金制作，尺寸约1200×800×800，电气控制屏面板采用2mm厚全铝制，线路及标识清晰，经久耐用。电气面板模块集成10路按钮且所有按钮触点引接到面板上，带24V电源接口、指示灯、电源开关、急停按钮、两组直流继电器，所有电气元件触点与线圈端子均引出到面板。此外，系统还具备短路保护、急停保护、限位保护、智能保护等多种安全保护功能，这一点对实训教学尤其重要，毕竟安全永远是第一位的。

这套装置整体上囊括了机械、传动、气动、传感器、编程控制、电气控制、通讯等多种应用技术，非常适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程等多个专业的教学与培训。

H3：关键执行机构详解——从送料到分拣全流程

1. 送料机构

放料转盘中同时存放三种物料：金属物料、黑色塑料物料、白色塑料物料。24V直流减速电机驱动转盘旋转，物料经滑槽落到落料台上，落料台处设有光电漫反射型传感器检测物料。运行时如果光电传感器6秒钟没有检测到物料，系统会停机报警，红色报警灯开始闪烁。

2. 机械手搬运机构

搬运机构能完成四个自由度动作：手臂伸缩、手臂旋转、手爪上下、手爪紧松。其中手爪提升气缸采用双向电控气阀控制，可实现任意定位；磁性传感器用于检测气缸伸出或缩回位置，接线注意红色线接“+”、黑色线接“-”。手爪夹紧和松开由双向电控气阀分别控制两侧通电来实现。旋转气缸控制手臂左右转向，接近传感器用于左转和右转到位的检测（棕线接“+”、蓝线接“-”、黑线接输出），旋转气缸两端设有缓冲器，高速运转到位时起缓冲减速作用以保持平稳。

3. 传送及分拣机构

传送带由三相异步电动机配合变频器驱动，落料光电传感器检测是否有物料到达传送带上并给PLC输入信号：有物料时变频器启动驱动传送带工作，无物料时延时12秒停止动作（接线注意：棕线接“+”、蓝线接“-”、黑线接输出）。分拣部分配备电感式传感器检测金属物料、光电传感器检测黑色塑料物料、电容式传感器检测白色塑料物料。三种物料分别由三个推料气缸推入各自料仓：金属料仓、黑色塑料料仓、白色塑料料仓，其中推料一气缸推金属物料、推料二推黑色塑料、推料三推白色塑料，均由单向电控气阀控制。

H2：实训项目设置与教学实践经验

一、传感器技术实训

系统中的传感器涵盖电感式、光电式、电容式等多种类型，学生在实际操作中能够直观感受每种传感器的工作特性和应用场景。比如在分拣环节，金属、黑色塑料、白色塑料三种物料分别由不同类型的传感器识别，学生会发现：电感传感器只对金属有响应，电容传感器对白色塑料最敏感，而光电传感器则能准确区分黑色物料。这个对比过程本身就非常有教学价值。

二、气动技术实训

这套系统上使用了多种气动元件，包括多种电气控制阀、多种气缸、气动夹具、过滤调压器、节流阀等。气动系统的安装与调试也是实训项目的重要组成部分，比如气动方向控制回路、速度控制回路、顺序控制回路以及气动机械手装置的安装调试，学生在完成这些项目的过程中能够深入理解气动执行元件与控制元件的配合逻辑。

三、PLC编程与电气控制实训

PLC编程是许多同学最头疼但也最核心的部分。TW-233A装置的PLC模块I/O端子、变频器接线端子及各常用模块与PLC的连接端子全部采用护套插座导线连接，既保证了电路连接的快速和安全，又方便学生反复练习和排查故障。一个常见的教学流程是这样的：先让学生用GX Developer软件编写简单的气动顺序控制程序，确认气缸动作正常后，再逐步加入传感器检测逻辑，最后整合出完整的物料分拣程序。实训项目包括电动机正反转控制、调速控制、气动方向控制、顺序动作控制、气动机械手控制、皮带输送机控制，以及完整的自动生产线控制程序编写等。我们学校机电专业的学生通常用6周时间完成从基础到综合的编程训练，效果还不错。

四、设备安装、调试与故障排查

这台装置的机械部分可全部或部分拆去后再重新组装并调试至正常工作。传动装置同轴度调整、皮带输送机安装与调整、搬运机械手设备安装与调试、物件分拣设备安装与调试等实训项目都包含在课程体系中。在日常教学中，可以设置一些人为故障让学生排查，如传感器信号丢失、气缸动作不到位、PLC程序逻辑错误等，这种“故障模拟+排故实操”的训练模式深受学生欢迎，也直接对接职业技能竞赛和岗位需求。

五、组态监控技术实训

系统采用国内流行的典型工业控制组态监控软件，学生可通过学习了解通信网络基本结构、组态监控软件的基本构架和使用方法，以及实际工程中的常见问题及处理，为今后走向工业自动化岗位打下基础。

六、竞赛与考核应用

这套设备完全符合电工电子全国职业技能大赛的技术要求，在机电一体化设备组装与调试赛项中非常实用，很多赛项包含光机电设备安装调试和PLC程序设计内容，用这套设备进行赛前集训，学生上手快、训练效果明显。可用于考核的职业能力包括：机械构件的装配与调整能力、机电设备的安装与调试能力、电路安装能力、气动系统的安装与调试能力、机电一体化设备的控制程序编写能力、自动控制系统的安装与调试能力等。
