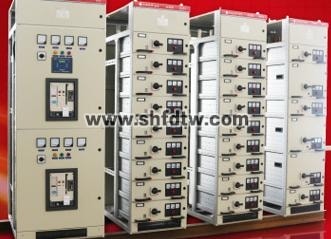

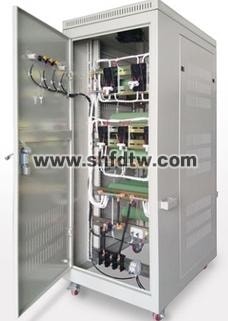

TWB-213高低压供配电实训系统
1整体说明
A功能说明
成套高低压供配电实训系统标准配置是由10KV高压配电部分和0.4KV低压配电两大部分组成，其中高压部分（真实柜体，模拟高压）有进线柜、出线柜，低压部分有50KVA干式变压器（带防护罩）、进线计量柜（MNS）、补偿柜、出线柜、专用模拟负载柜、计算机、上位机软件等柜体组成。
B、主要技术参数
①、额定绝缘电压：直流660V
②、额定工作电压：交流380V
③、辅助电路额定工作电压：交流380V、220V
④、母线额定电流：100A
⑤、分支母线额定电流：10~16A；
2、运行环境
1、周围空气温度不高于+40℃，不低于-5℃,在24小时内平均温度不高于+35℃。
2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度，如+20℃时为90%；
3、空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃；
4、无显著摇动和冲击振动的场合，垂直安装，倾斜度不应大于5度；
5、海拔高度不超过2000米；
6、成套设备适用于以下温度运输和储存；-25℃至+55℃。在短时间内（不超过24小时）不超过+70℃。
3、实训项目
1、变配电所运行和操作
①、一次电气接线模拟图的认知
②、供电二次控制接线及信号回路实训
③、电压和电流互感器的接线方法
④、工厂供电倒闸操作
⑤、线路无功控制
⑥、无功补偿装置认识
⑦、手动/自动功率因数补偿
⑧、KYN28A型柜体的认识
⑨、KYN28A型柜体五防的设计认识
⑩、真空断路器的认识及控制
2、微机继电控制
①、模拟系统正常、最大最小运行方式
②、微机线路保护装置参数整定操作
③、电线路故障定位、报警及切除
④、线路带时限电流速断保护
⑤、线路的接地保护
3、电力变压器运行和继电保护
①、变压器电流速断保护
②、变压器过流保护
③、变压器过负荷保护
4、其它类
①、电力工作人员用电检查
②、各类仪表安装和线路连接
③、电能表的安装、使用和修校
5、监控类
①、上位机遥测实验
②、上位机遥控实验
③、上位机遥信实验
6、考核类
①、送电倒闸操作考核
②、停电倒闸操作考核
③、检修倒闸操作考核
4、主要参数及功能：

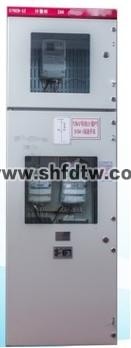

A、高压计量柜
1、技术参数
1、电流互感器：LZZBJ9-12/30/5
2、电压互感器：
3、电压表（指针式）：42L6-V/12/0.1
4、电流表（指针式）：42L6-A/30/5
5、温湿度控制器：N2K-(TH) AC220V
6、带电显示器：DSN-10/Q
7、智能操控显示装置：YTK-9230
8、多功能电能表：DCE-S4/30/5
9、加热器：JRD2-50W AC220V
10、电磁锁：DSN-BM/Z AC220V
2、功能描述：
用于高压计量。
3、配置清单：
产品名称 | 型号规格 | 单位 | 数量 |
电压表 | 42L6-V/12/0.1 | 只 | 1 |
电流表 | 42L6-A/30/5 | 只 | 1 |
温湿度控制器 | N2K-(TH) AC220V | 只 | 1 |
带电显示器 | DSN-10/Q | 只 | 1 |
电流互感器 | LZZBJ9-12 30/5 0.2S | 只 | 2 |
熔断器 | RN2-10/0.5A | 套 | 1 |
开关状态显示仪 | HZS-ZT801 | 只 | 1 |
套管 | TG | 只 | 3 |
绝缘子 | ZJ | 只 | 6 |
多功能表 | DCE-S4/30/5 | 只 | 1 |
二次线 | 套 | 1 | |
柜体 | 台 | 1 | |
辅料 | 台 | 1 |

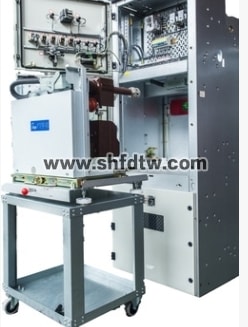

B、高压进线柜 1技术参数 1、电流互感器：LZZBJ9-12/30/5 2、电压互感器： 3、真空断路器：VS1-12/630A/25KA户内高压真空断路器 4、温湿度控制器：N2K-(TH) AC220V 5、带电显示器：DSN-10/Q 6、智能操控显示装置：YTK-9230 7、多功能电能表：DCE-S4/30/5 8、电压表（指针式）：42L6-V/12/0.1 9、电流表（指针式）：46L6-A/30/5 2、功能描述： 高压进线电源控制。 3、配置清单： 产品名称 型号规格 单位 数量 电压表 42L6-V/12/0.1 只 1 电流表 42L6-A/30/5 只 1 温湿度控制器 N2K-(TH) AC220V 只 1 带电显示器 DSN-10/Q 只 1 电流互感器 LZZBJ9-12 30/5 0.2S 只 2 熔断器 RN2-10/0.5A 套 1 开关状态显示仪 HZS-ZT801 只 1 套管 TG 只 3 多功能表 只 1 二次线 套 1 柜体 台 1 辅料 台 1 C、PT柜 1、技术参数 1、PT车 2、电压互感器： JDZ-380/380/100/220V 3、电压表（指针式）：42L6-V/12/0.1 4、温湿度控制器：N2K-(TH) AC220V 5、加热器：JRD2-50W AC220V 2、功能描述： 高压测量。 3、配置清单： 产品名称 型号规格 单位 数量 PT手车 台 1 熔断器 RN2-10/0.5A 套 1 电压互感器 JDZ-380/380/100/220V 只 3 开关状态显示仪 HZS-ZT801 只 1 套管 TG 只 3 绝缘子 ZJ 只 6 电压表 42L6-V/12/0.1 只 1 温湿度控制器 N2K-(TH) AC220V 台 1 二次线 套 1 柜体 台 1 辅料 台 1
D、高压出线柜
1、技术参数
1、电流互感器：LZZBJ9-12/30/5
2、电压互感器：
3、真空断路器：
VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器：N2K-(TH) AC220V
5、带电显示器：DSN-10/Q
6、智能操控显示装置：YTK-9230
7、多功能电能表：DCE-S4/30/5
8、电压表（指针式）：42L6-V/12/0.1
9、电流表（指针式）：46L6-A/30/5
2、功能描述：
高压出线电源控制。
3、配置清单：
产品名称 | 型号规格 | 单位 | 数量 |
电能表 | DCE-S4/30/5 | 只 | 1 |
电流互感器 | LZZBJ9-12/30/5 | 只 | 2 |
熔断器 | RN2-10/0.5A | 套 | 1 |
电压互感器 | JDZF10-10 10/0.1 0.2 | 只 | 2 |
开关状态显示仪 | HZS-ZT801 | 只 | 1 |
真空断路器 | VS1-12/630A/25KA | 台 | 1 |
电磁锁 | 套 | 1 | |
静触头 | CT | 只 | 6 |
触头盒 | CT | 只 | 6 |
电磁锁 | 套 | 1 | |
套管 | TG | 只 | 3 |
绝缘子 | ZJ | 只 | 6 |
带电显示 | GSN-10 | 只 | 1 |
二次线 | 套 | 1 | |
柜体 | 台 | 1 | |
辅料 | 台 | 1 |

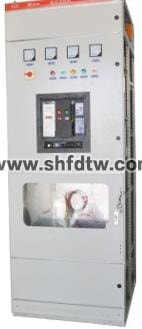

E、进线柜
1、技术参数
1、断路器：DW15-630/160A
2、电压表：6L2-V 450V
3、电流表：6L2-A
4、互感器：BH-0.66
5、电压转换开关：LW5-16YH3/3
6、空气开关（带漏电保护）：DZ20LE
2、功能描述：
总电源控制。
3、配置清单：
产品名称 | 型 号 规 格 | 单位 | 数量 |
框架断路器 | DW15-630/160A | 只 | 1 |
电流互感器 | BH-0.66 1500/5 | 只 | 4 |
信号灯 | AD16-22 | 只 | 2 |
按钮 | LA39-11 | 只 | 2 |
辅助材料 | FL | 套 | 1 |
空气开关 | DZ20LE | 台 | 1 |
柜体 | 台 | 1 |

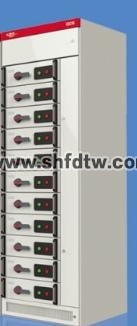

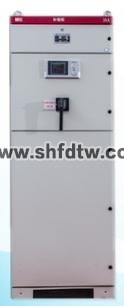

F、计量柜 1、技术参数 1、电流互感器：BH-0.66 2、三相四线有功电度表：DTS196 3、三相四线无功电度表：DXS196 4、有功功率显示：6L2-KW 5、无功功率显示：6L2-VAR 6、电压表（指针式）：6L2-V 7、电流表（指针式）：6L2-A 8、综合显示仪表（数显式）：PY194E-2S4 2、功能描述： 电能计量。 3、配置清单： 产品名称 型 号 规 格 单位 数量 电流互感器 BH-0.66 1000/5 0.2S 只 3 电度表 DTS196 只 1 电度表 DXS196 只 1 信号灯 AD16-22 只 2 按钮 LA39-11 只 2 有功功率表 6L2-KW 1 无功功率表 6L2-A 1 多功能表 PY194E-2S4 1 柜体 面 1 辅助材料 FL 套 1 G、补偿柜 1、技术参数 1、补偿电容器：BSMJ0.4 2、接触器：CJ19 3、小型断路器：DZ47 4、功率因数表：6L2-C0$ 5、自动补偿控制器：JKL5CF 2、功能描述： 功率因数补偿。 3、配置清单： 产品名称 型 号 规 格 单位 数量 小型断路器 DZ47 只 1 电流互感器 BH-0.66 500/5 只 3 交流接触器 CJ19-43 只 15 热继电器 JR36-63 只 15 电容器 BSMJ0.4 只 15 控制器 JKL5CF 只 1 柜体 面 1 辅助材料 FL 套 1 H、出线柜 1、技术参数 1、塑壳开关：AAM1 2、接触器：CJX4 3、电压表：99T1 2、功能描述： 动力及照明控制 3、配置清单：
产品名称 | 型 号 规 格 | 单位 | 数量 |
塑壳断路器 | AAM1 | 只 | 3 |
塑壳断路器 | AAM1 | 只 | 3 |
电压表 | 99T1 | 只 | 3 |
信号灯 | AD16-22 | 只 | 3 |
接触器 | CJX4 | 只 | 3 |
一次电缆 | 套 | 8 | |
柜体 | 面 | 1 | |
辅助材料 | FL | 套 | 1 |
I、负载柜 1、技术参数 1、感性负载8个单元，每个单元轴功率2.2KW 2、阻性负载8个单元，每个单元功率1KW 2、功能描述： 动力、照明负荷。 3、配置清单： 产品名称 单位 数量 电感 只 24 功率电阻 只 24 轴流风机 只 2 一次电缆 套 8 柜体 面 1 辅助材料 套 1

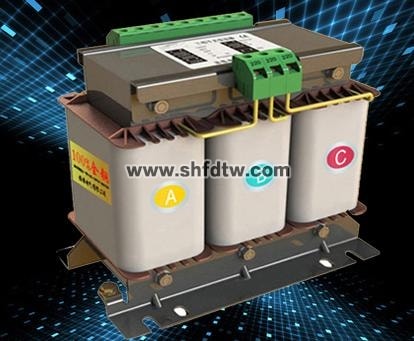

J、变压器
1、技术参数
20KVA（0.40KV/0.4KV）
2、功能描述：
变电。
3、配置清单：
产品名称 | 型号规格 | 单位 | 数量 |
SG10空气自冷干式变压器 | 0.4KV/0.4KV 20KVA | 台 | 1 |
K、直流屏
1、技术参数
1、UPS
2、通讯模块
3、直流输出220V
L、安全防护材料与工具
1、技术参数
1、绝缘手套2副
2、绝缘靴2副
3、绝缘地毯20㎡
4、套筒扳手1套
5、梅花扳手1套
6、呆头扳手1套
7、兆欧表(1000V)
8、万用表(MY60)、
9、钳形表(5~200A)
10、电工常用工具
11、安全标志5张
2、功能描述：
安全防护用品及电气设备维护工具。

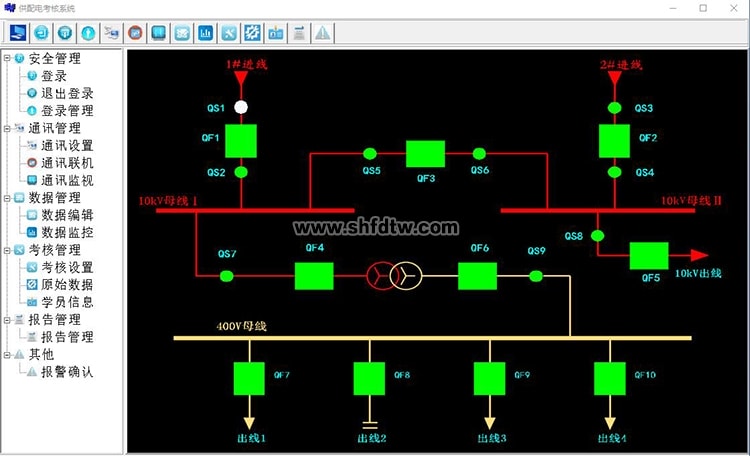

I、配电网自动考核软件
通过仿真装置将系统中的位置信号、模拟量信号等信息上传到上位机，在学生做考核实验时，配电网自动仿真软件能够自动判断学生的操作是否正确，自动为学生评分并记录考核数据，自动生成实验报告。方便老师对学生的操作考核。
1）、系统通讯控制
配电网自动仿真软件的通讯控制功能能让操作员对系统的数据采集通道进行实时的监视和控制，系统通讯控制用多个界面分别显示通讯设置、通讯状况、仿真装置/PLC数据监视。操作员通过这些界面可以设置系统通道和仿真装置扫描，观察系统和仿真装置的通讯错误状况，修改通道和仿真装置的通讯参数。
2）、数据管理
数据管理功能使得操作员可以对通讯数据进行编辑，对重要数据进行存档。
3）、考核管理
考核管理功能用多个界面显示考核人员信息、考核初始数据、考核设置等。操作员可以对考核项目进行初始数据编辑，考核系统将根据初始数据对考核人员的操作进行记录并打分。
4）、报告管理
通过该功能操作人员可以生成当次考核报告，也可以将历史记录数据生成报告，能够打开报告并打印，如有配有上位机监控系统，能够将报告数据上传至上位机监控系统。
5）、安全管理
系统提供可靠的安全管理机制。采用三层分级管理模式。操作人员根据工作性质分为不同的级别，给予不同的操作权限。
设备清单
序号 | 名称 | 数量 | 单位 |
1 | 高压计量柜 | 1 | 台 |
2 | 高压进线柜 | 1 | 台 |
3 | PT柜 | 1 | 台 |
4 | 高压出线柜 | 1 | 台 |
5 | 进线柜 | 1 | 台 |
6 | 计量柜 | 1 | 台 |
7 | 补偿柜 | 1 | 台 |
8 | 出线柜 | 1 | 台 |
9 | 负载柜 | 1 | 台 |
10 | 直流屏 | 1 | 台 |
11 | 变压器 | 1 | 台 |
12 | 配电网自动考核软件 | 1 | 套 |
