TWB-JD13变频空调/冰箱制冷制热实训考核装置

一、产品概述:

    上海天威教学实验设备有限公司TWB-JD13变频空调/冰箱制冷制热实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”,按照职业教育的教学和实训研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工(初级、中级、高级)实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

    TWB-JD13变频空调/冰箱制冷制热实训考核装置也适合技工学校、职业培训学校、职教中心、鉴定站(所)、制冷类专业《制冷设备维修工(初级、中级、高级)》、《家用制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《小型制冷装置》、《小型制冷与空调装置》等课程。

二、产品特点:

1、系统集模拟空调、模拟冰箱于一体,采用真实的制冷机组,满足实际教学

2、配置了2套系统,分别为空调系统1套、直冷/间冷式电冰箱综合系统1套,可同时满足对空调、冰箱实训操作考核的;

3、集空调、冰箱的制冷系统、电气控制系统、故障模拟系统于一体,系统真实完整,结构清晰、紧凑,与实际空调、冰箱制冷系统、电气系统一致;

4、能直观展示热泵型分体空调的系统结构、工作原理,可清楚的看到制冷循环系统结构及主要部件的实物,系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯,使整个热泵分体空调系统、冰箱系统的实时工作状态一目了然;

5、管路中设有视液镜可观察制冷剂状态;有模拟故障设置,学生可根据工艺分析故障可能产生的原因,确定故障发生的范围,并进行排故。

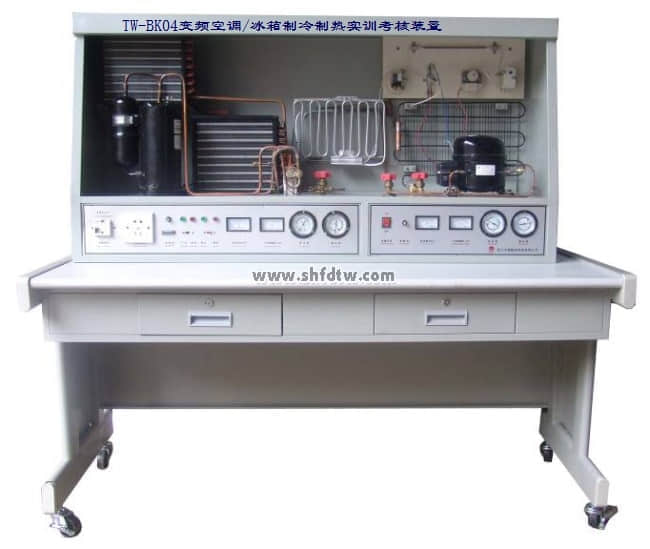

变频空调/冰箱制冷制热实训考核装置(图1)

三、技术参数:

1、输入电源:单相三线AC220V±10%50Hz

2、装置容量:<1.2kVA

3、外形尺寸:1580mm×730mm×1700mm

4、制冷剂类型:空调R22、冰箱600a

5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准

四、基本结构

整机由电源控制屏、实训桌、故障箱、测试箱等部份组成。

(一)电源、仪表控制屏

控制屏为铁质双层亚光密纹喷塑结构,铝质面板,为实训提供交流电源、各种测试仪表及实训器件等,具体功能如下:

1、交流电源控制单元:单相三线制220V交流电源供电,交流电压表2只测量范围0~250V,用于监测电网电压,交流电流表2只测量范围分别为0~5A、0~10A,用于观测系统启动电流及监测系统正常工作电流,漏电保护器控制控制屏总电源,控制屏的供电由钥匙开关控制。

2、制冷系统压力检测单元:提供4只真空压力表,测量范围分别为-0.1~0.9MPa、-0.1~1.5MPa、-0.1~3.5MPa,用于测量空调、冰箱系统的高、低压侧压力。

3、温度检测单元:提供三位半数字温度表2只,用波段开关切换,显示不同点的温度变化情况。

4、电流型漏电保护装置1套:对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护。

(二)实训桌

实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造形美观大方;设有两个大抽屉,桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮,便于移动和固定,有利于实训室的布局。

(三)实训箱

1、故障箱

提供模拟空调与模拟冰箱故障箱各1个,提供常见的故障设置点,用来模拟系统的故障;设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。空调模拟故障开关量20个、冰箱模拟故障开关量18个,满足多点故障设置。

2、测试箱

提供1个空调电气线路测试箱、1个直冷电冰箱电气控制线路测试板、1个间冷电冰箱电气控制线路测试板,通过测试箱对电气系统进行测量、分析、排故。

(四)实训系统详细配置表


序号

设备名称

数量

1

变频制冷压缩机

1

2

1/9匹电冰箱制冷压缩机

1

3

热泵分体式模拟空调制冷系统机组

1

4

变频空调控制电路系统(室内控制电路板、室外控制电路板、功率驱动器、遥控器等)

1

5

钢丝式冷凝器(17档)

1

6

直冷式模拟电冰箱制冷系统

1

7

间冷式模拟电冰箱制冷系统

1

8

直冷式电冰箱控制电路

1

9

间冷式电冰箱控制电路

1

10

总电源开关(漏电断路器)

1

11

系统电压表(0250V)、电流表(010A

2

12

真空压力表

4


五、实训项目:

初级技工基本技能实训

1、制冷系统专用工具的基本操作

2、制冷系统管件焊接

3、制冷系统的检漏

4、制冷系统的抽真空与充注制冷剂

中级技能实训(设计、安装、调试及检修)

5、变频空调系统调试

6、直冷电冰箱系统调试

7、间冷电冰箱系统调试

8、冰箱制冷系统故障

9、变频空调制冷系统故障

10、电冰箱检测与故障分析

11、变频空调检测与故障分析
