告别枯燥抽象——TW-CL10X金属工艺学示教陈列柜在课堂中的应用实践

在职业教育的一线教学中，金属工艺学这门课向来是让学生犯怵、让老师头疼的“硬骨头”。什么铁碳合金相图、C曲线、砂型铸造工艺……光靠课本上那几页黑白插图，任凭你在讲台上说得天花乱坠，底下的学生还是听得云里雾里。干了十几年机械专业教学，我太清楚这种“干讲”的痛点了。直到我们教研室引进了这套TW-CL10X金属工艺学示教陈列柜，课堂面貌才真正有了改观。

TW-CL10X设备概况与教学价值

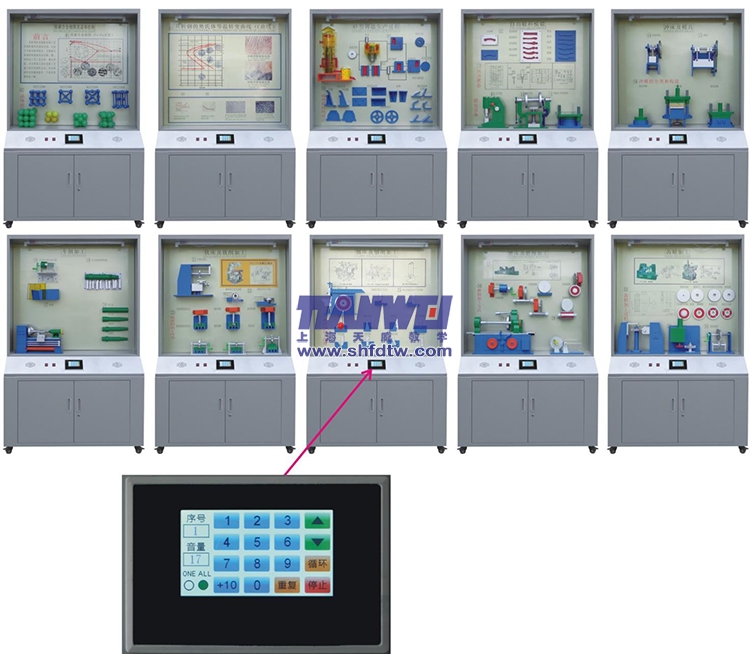

TW-CL10X是根据金属工艺学课程基本要求设计制造的实验设备，全套由10个单体陈列柜组成，每个柜体外形尺寸为1200×530×1900mm，尺度比例设计符合人机工程要求。陈列柜通过零件模型或实物，配合相应的图文资料，形象地展示与解说金属工艺学的基本知识，能够有效加强学生对金属工艺学的类型、结构特点及其设计的感性认知，为进一步学习奠定基础。

这套设备最大的教学价值在于它的直观性。以前讲砂型铸造，我在黑板上画冲天炉画了不下上百遍，学生考试时照样画不出来。现在有了陈列柜，冲天炉模型就在玻璃后面，学生一看就记住了结构，考试的准确率一下子提了上来。

智能化控制提升课堂互动效率

在教学控制方面，TW-CL10X配备了一套相当智能的系统。设备采用4.2寸液晶触摸屏控制和遥控控制，可实现自动运行讲解，既能顺序循环播放全部内容，也能根据需要重复演示单个柜体，还能让老师根据教材和教学需要任意选择单独演示。语音解说在100平方米的教室内声音清晰宏亮，不用担心后排同学听不清。

精湛工艺与制造品质保障

从制造工艺来看，TW-CL10X的用料和做工相当扎实。柜体采用1.0mm厚的SPCC冷轧板焊接而成，表面经中温磷化喷塑处理，刚性好、耐腐蚀。柜内陈列面板为超豪华铝塑夹层板，承载性好，板面附有必要的图表和文字说明。电动模型采用微电机配合单板机驱动，连续运转一小时无卡死现象，经得起反复使用。柜顶装有照明日光灯，柜底装有万向轮，移动和维修都很方便。

十柜联动覆盖完整教学体系

这套陈列柜的核心内容分为10个柜体，基本覆盖了金属工艺学的全部主干知识：

第一柜：铁碳合金相图及晶体结构。陈列内容包括铁碳合金相图，以及简单立方晶格、体心立方晶格、面心立方晶格、密排立方晶格等晶体结构模型。

第二柜：共析钢的奥氏体等温转变曲线。展示共析钢C曲线，以及各种退火、正火的加热温度范围，碳钢的淬火加热温度范围。

第三柜：砂型铸造过程。以齿轮零件铸造为线索，完整呈现冲天炉、离心铸造、混砂机、芯盒、烘干、合箱浇注等全流程工艺。第四柜：自由锻和模锻，展示压力机、空气锤以及各类模腔结构。

第五柜：冲床及模具，包括单柱冲床、剪床及简单冲模、连续冲模、复合模。第六柜：车床及车削加工，详细展示车刀种类及轴的加工步骤。

第七柜：铣床及铣削加工与第八柜：磨床及磨削加工分别介绍铣削和磨削工艺的典型设备与加工方式。第九柜：齿轮加工讲解齿轮的齿形加工方法，第十柜：数控加工与现代制造技术则带领学生走进现代制造的前沿领域。

结语

总的来说，TW-CL10X这套设备确实帮我们解决了许多教学难题。它不再是那种“买回来落灰”的摆设，而是真正能提升教学效果的好帮手。对于正在筹建或更新金工实训室、机械基础实验室的职业院校来说，这套陈列柜值得认真考察——尤其建议亲自到有设备的兄弟院校去看看演示效果，听一听语音解说的清晰度和讲解逻辑是否符合本专业的教学需求。
