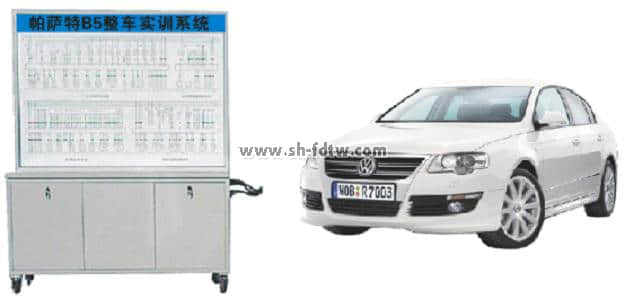

帕萨特B5整车综合实训系统
（注：帕萨特B5汽车由校方提供）
本实训系统以帕萨特B5整车为基础，汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车各系统结构与原理及工作过程。适用于各类型院校及培训机构对汽车整车理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
结构组成
帕萨特B5整车总成、整车起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、原车油箱、发动机加速机构、整车各系统控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、任务驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮。
功能特点
汽车各系统正常运行。可拆除控制台，整车可正常行驶。
故障模拟系统可模拟实际运行工况，设置多种实车各系统常见故障。可设置36个故障点内容。
指针式油压表指示燃油压力值；指针式真空表指示真空压力值。
控制台面板上绘有各系统彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析各控制系统的工作原理与工作过程。
控制台面板上安装有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等。
实训系统加装电源总开关、及其他转动部位防护罩等安全保护装置。
实训系统底座部分采用实验桌，面板柜冲压成形，表面采用烤漆工艺，控制面板柜底座带万向自锁脚轮装置。
技术参数
1．外形尺寸：
汽车：原车尺寸
控制柜：1740mmX1040mmX1850mm（长X宽X高）
2．工作电源：12V/60AH蓄电池
3．油箱容积：40L
4．工作温度：-50℃～50℃
