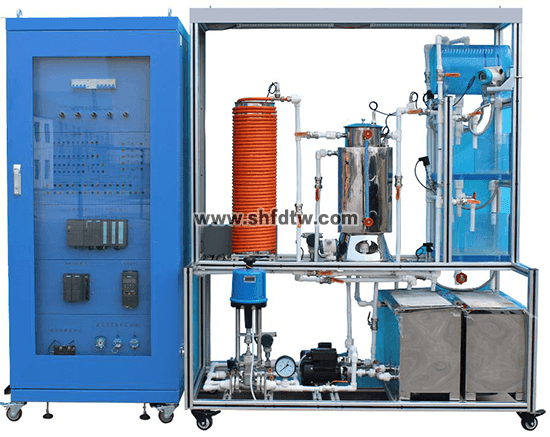

TWGF-1型现场总线过程控制实验装置
一、概述：
TWGF-1型过程控制实验装置是一套基于现场总线控制的实验设备，它是集自动化仪表技术，计算机技术，通讯技术，自动控制技术为一体的多功能实验装置。系统包括流量、温度、液位等热工参数，可实现系统参数测定、单回路控制、串级控制、前馈控制、比值控制等多种控制形式。控制系统采用西门子的分布式I/O单元ET200M，监控软件采用SIMATICWINCC。采用现场总线的液位变送器、压力变送器、涡轮流量计、变频器、电动调节阀、温度变送器以及分布式I/O模块。该实验装置既可作为本科、专科、高职过程控制课程的实验装置，也可作为研究生及科研人员在复杂控制系统、先进控制系统研究方面提供物理模拟对象和实现手段。同时也可以作为学习现场总线过程控制的一个实验手段。
您只要致电：021-55884001（袁经理）
我们可以解答 现场总线过程控制实验装置 的相关疑问！
我们可以帮您推荐符合您要求的 现场总线过程控制实验装置、现场总线过程控制对象系统实验装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-97-2587-1.html
TWGF-1型过程控制系统实验装置采用西门子的现场总线过程控制系统，监控软件采用SIMATIC WINCC。
现场总线是基于全集成自动化思想的系统，其集成的核心是统一的过程数据库和数据库管理软件，所有的系统信息都存储于一个数据库中而且只需输入一次，这样就大大增强了系统的整体性和信息的准确性。通讯采用符合IEC61131-3国际标准的编程软件和现场设备库，提供连续控制、顺序控制及编程语言。现场设备库提供大量的常用的现场设备信息及功能块，可大大简化组态工作，缩短工程周期。它具有ODBC、OLE等标准接口，并且应用以太网、PROFIBUS现场总线等开放网络，从而具有很强的开放性，可以很容易地连接上位机管理系统和其它厂商的控制系统。
二、产品结构与特点：
2、设备特点：
（1）、分体式设计，模块化组装式结构，可以实现不同的控制系统。总线控制系统仪表控制系统。
（2）、三水箱配置；双路供水系统。
（3）、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护，所有管子为不锈钢管。
（4）、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。
（5）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（6）、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
（7）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
（8）锅炉加热程控保护系统
A、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
B、电加热管电源控制开关采用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误操作。
（9）、电源保护措施
A、加有电流型漏电保护器。
B、三相电源加有保险管，防止断路。
（10）、电源启停控制方式；
采用启停按钮控制接触器来控制电源的启停。
（11）、漏电保护装置及安全性和安全承诺；
A、各种电源及各种仪表的可靠的保护功能
B、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
C、实验强电接线插头采用封闭式结构，防止触电事故的发生。

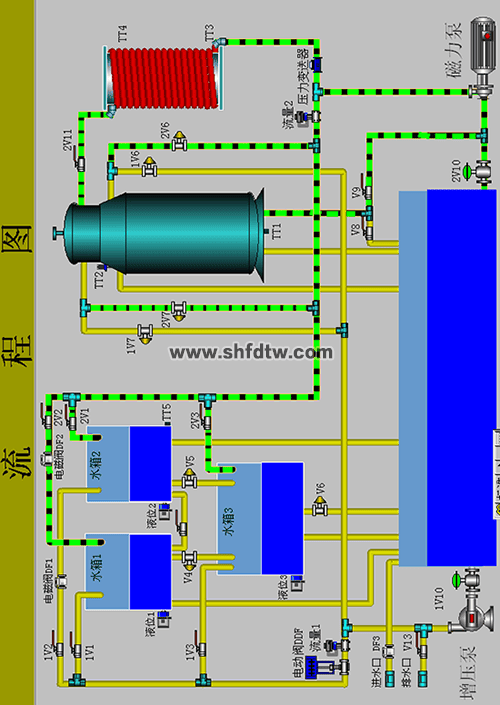

(8)、系统水路图
三、技术参数与要求:
1、供电电源
单相交流电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、系统提供直流线性稳压电源（朝阳电源产品） 24VDC/1A。
4、上位计算机组态软件
(1)、采用国内市场应用广泛的组态软件， 还应有每个实验的应用工程软件。
6、外形尺寸（组合后）：对象:1600mmX750mmX1850mm,
控制柜：830mmX750mmX1900mm。
7、重量：实验柜，约重200Kg；实验台+实验架，约重250Kg
8、系统能够组成以太网西门子以太网络控制
