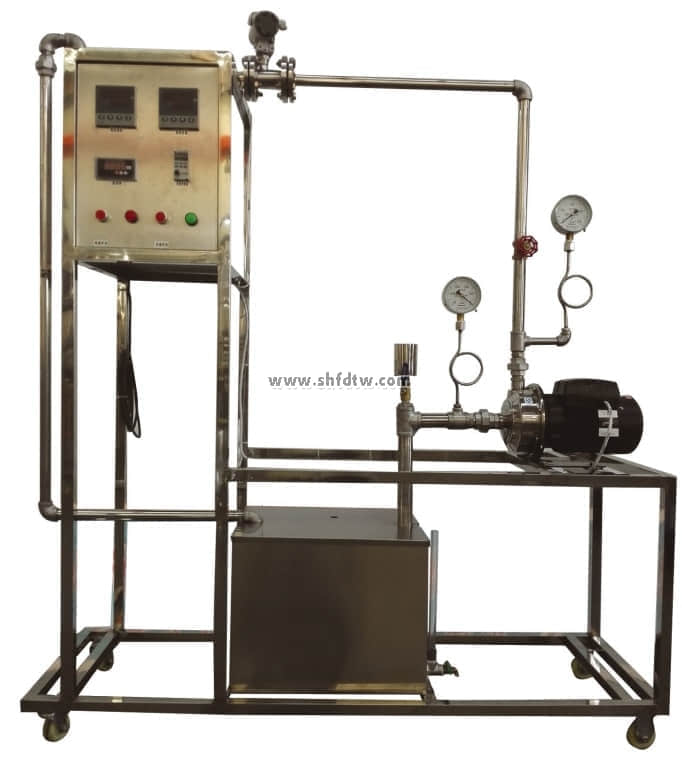

TW-HY107 离心泵特定曲线测定实验装置
装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备布局合理、美观，结构清晰，整体感强，能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
4、整套设备除去特殊材料外均采用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
5、流量测量采用了涡轮流量计+数字流量仪表的方式，数字流量仪表对涡轮流量计线性系数具有较强的补偿功能，并且直接显示流量数据。
6、离心泵置于水箱上方，离心泵进口管道安装有底阀，同时安装有离心泵启动排气装置，避免了离心泵叶轮及腔体长时间浸泡在水中，大大延长设备寿命。
7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。
装置功能
1、使学生充分了解离心泵的结构与特性，熟悉离心泵的工作方式和操作流程。
2、熟悉组成管路的各种管件、阀门，了解温度、压力、电功率、流量等就地显示仪表及传感检测设备，掌握涡轮流量计的测量原理及使用方法。
3、测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
4、测定流量调节阀某一开度下管路特性曲线。
5、改变离心泵转速测定泵的扬程(H)、轴功率(N)以及效率（η）与泵的流量(Q)之间的泵特性曲线。
6、掌握多元回归的方法，回归（H-Q、η-Q、N-Q）关系曲线。
设计参数 液体流量：0.2～5.2m3/h，离心泵出口压力：0-0.2MPa。
离心泵泵的扬程(H)：0-20m，离心泵轴功率(N)：0.43-0.85KW，离心泵效率（η）：0-60%，离心泵转速：0-2900r/min。
液体温度：常温。
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水。外配设备：无。
主要设备
单相矢量变频器，规格：（0-50）Hz。
指针式压力表：表盘直径Φ100mm 测量范围0-0.4MPa，精度1.5级。
指针式真空表：表盘直径Φ100mm 测量范围-0.1-0MPa，精度1.5级。
功率变送器、单相智能功率数字显示仪。
宇电AI501温度数字显示仪。
宇电AI501流量数字显示仪。
DN25涡轮流量计：0.5~10m3/h，4-20mA远传输出，流量检测机构。
不锈钢离心泵：功率550W，最大流量5.2m3/h。
水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
管路：304卫生级不锈钢材质，采用不锈钢快装活接与管路连接，总出口闸阀；管道法兰连接涡轮流量计。
电器：接触器、开关、漏电保护空气开关。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
液体温度 | PT100铂电阻 | 数字温度仪表 | 无 |
液体流量 | 涡轮流量计 | 数字流量仪表 | 变频器 |
泵进口压力 | 指针式真空表 | 就地显示 | 无 |
泵出口压力 | 指针式压力表 | 就地显示 | 无 |
泵功率 | 功率变送器 | 数字功率仪表 | 无 |
