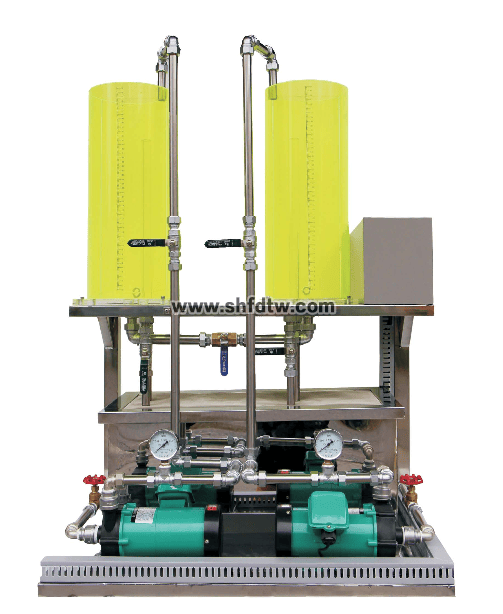

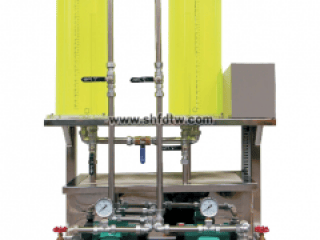

TW-CK20 二容液位流量控制实验装置
一、产品概述
TW-CK20二容液位流量控制实验装置由有机玻璃储水箱、电动调节阀、涡轮流量计、水泵液位传感器等组成，可以与智能调节仪、PLC组成闭环PID调节液位流量控制系统。上位机软件采用MCGS全中文工控组态软件，实现在线检测、控制、参数修改、数据的存储分析、实时曲线和历史曲线显示和打印，以及液位和流量特性实验，单闭环实验，双闭环实验，解耦实验，同时仪器可以扩展DDC控制和单片机控制，并且可以根据使用者的要求，自己开发实验项目。产品适合《计算机控制技术》、《可编程控制器》、《工厂自动化》、《微机仪表控制技术》、《自动化仪表》讲述现代计算机控制软硬件系统在工程实践中的应用，数据采集及处理技术，数字通讯技术，各类专用工业控制器，PLC控制技术，智能仪表控制技术，DDC控制技术，算法编程及应用技术。
本装置采用工业级传感器，具有多重安全保护，其结构特点微小、紧凑、美观、安全。提供IEC标准信号及相关测试点供单片机接入进行编程实验，适用于测控、自动化、计算机、机电控制、信息工程、机电一体化等专业。
二、实验内容（常规配置）
1. 水箱液位传感器的特性及其标定
2. 单容水箱对象特性测试实验
3. 双容水箱对象特性测试实验
4. 单容水箱液位的定值控制实验
5. 双容水箱液位的定值控制实验
6. 二容水箱液位的计算机耦合控制实验
7. 单容水箱液位的计算机模糊控制实验
8. 单神经元控制实验
9. 单容水箱液位的计算机预测控制实验
10. 压力的单闭环控制实验
11. 流量的单闭环控制实验
12 水箱液位与流量的串级控制实验
13. 流量的单/双闭环比值控制实验
14. 液位的变比值控制实验
三、配置清单
编 号 | 名 称 | 数量 |
SA-01 | 电源控制屏 | 1 件 |
SA-02 | 实验桌 | 1 张 |
SA-12 | 智能调节仪（按实验要求需配3件） | 3 件 |
配套实验教学软件 | 1 件 | |
SA-22 | 远程数据采集模拟量输出模块 | 1 件 |
SA-23 | 远程数据采集模拟量输入模块 | 1 件 |
配套实验教学软件 | 1 套 | |
SA-31 | FM148 现场总线远程I/O模块（8路模拟量输入） | 1 件 |
SA-33 | FM151 现场总线远程I/O模块（8路模拟量输出） | 1 台 |
SA-34 | MACS控制系统网络示意图 | 1 件 |
SA-35 | MCU主控单元（带PROFIBUS-DP总线通讯接口卡） | 1 套 |
“和利时”MACS V组态软件 | 1 套 | |
配套实验教学软件 | 1 套 | |
SA-41A | S7-300 PLC可编程控制器（含CPU315-2DP模块、SM331 8路模拟量输入模块、SM332 4路模拟量输出模块） | 1 件 |
STEP7 5.2编程软件 | 1 套 | |
WinCC 6.0组态软件 | 1 套 | |
配套实验教学软件 | 1 套 | |
SA-44 | S7-200 PLC可编程控制器（西门子S7－200<主机CPU224，集成24点开关量，14点输入/10点输出>，模拟量模块EM235） | 1 件 |
配套实验教学软件 | 1 套 | |
CP5611专业网卡及通讯电缆 | 1 件 | |
MCGS工控组态软件（200点） | 1 套 | |
SA-51 | 单片机控制（利用RS232通信接口，配合单片机控制与计算机算法控制软件<著名MATLAB软件>，可实现各种数字式PID运算控制和各种先进的智能控制，并实现数据实时采集作图） | 1 件 |
配套实验教学软件 | 1 套 | |
SA-71 | 可编程控制器系统（包含FX2N-48MR主机<主机集成48点开关量>、FX2N-4AD 4路模拟量输入模块、FX2N-4DA 4路模拟量输出模块） | 1 件 |
配套实验教学软件 | 1 套 | |
SA-61 | ADAM-6015 热电阻模块 | 1 件 |
SA-62 | ADAM-6024 多功能模块 | 1 件 |
SA-64 | HUB以太网交换机 | 1 件 |
配套实验教学软件 | 1 套 | |
SA-63 | ADAM-6500通信控制模块 | 1 件 |
配套实验教学软件 | 1 套 | |
SA-03 | 高可靠护套结构手枪插实验连接线、航空连接电缆及实验配件 | 1 套 |
LG-SA03 | 双容水箱对象系统实验装置 | 1套 |
