TWBS-T68型卧式镗床实训及技能考核装置（半实物）

实操利器：TWBS-T68型卧式镗床实训及技能考核装置（半实物）教学应用详解

各位老师、同仁，大家好。今天我想结合咱们实训教学中的实际体会，聊聊TWBS-T68型卧式镗床实训及技能考核装置（半实物）。坦白讲，前些年上课，最头疼的就是学生在课堂上对着书本电路图发懵，好不容易带进车间，又畏手畏脚不敢碰，生怕把几万块钱的真机床给弄出毛病来。这套装置，很大程度上就是为了解决这种“纸上谈兵”和“不敢动手”的矛盾而专门设计的。

一、TWBS-T68装置的架构与安全设计

设备的基本构成与布局

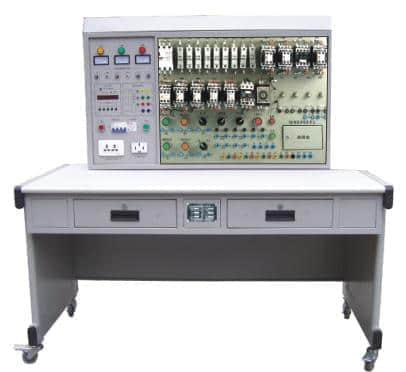

从整体结构来看，TWBS-T68主要由电源控制部分、机床电气控制部分和半仿真机床实物部分三大块构成，布局简洁明了。电源控制部分搭载了实训定时、定时报警、安全用电自动控制等功能；机床电气控制部分直接把整台机床内部的所有电器元件装在正面面板上，学生能直观地看到每一个接触器、继电器在设备运行时吸合与脱开的实际状态，一目了然。三相四线（380V±10% 50Hz）供电，装置容量不到1KVA。半实物仿真模型参照实际T68型卧式镗床的尺寸按一定比例缩小来设计，床身采用铸件专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，看起来跟真机床几乎一样。

多重保护机制

咱们实训室用电安全这根弦必须时刻绷紧。设备屏上既装了电压型漏电保护装置，也有一套电流型漏电保护器，控制屏内或强电输出若有漏电现象，会立即告警并切断电源。此外，主控屏配备了450V指针式交流电压表三只用来监测三相电源输入电压，同时设有单片机全程监控，一旦发生相间、线间过载或短路，系统自动切断总电源。这四重保障——电压型漏电保护、电流型漏电保护、电压表实时监测加单片机过载监控——基本覆盖了日常教学中可能出现的各类电气安全隐患。

二、实训教学的项目安排与核心环节

项目化教学流程

在具体实训安排上，我一般按四个阶段层层推进。第一阶段让学生熟悉常用低压电器的结构和原理，包括接触器、继电器、熔断器这些基础元件的识别和功能检测；第二阶段通过操作仿真机床，让学生全面了解T68卧式镗床的真实运动状况——主轴正反转、高低速运行、工作台横向快速移动，都要亲手操作一遍；第三阶段进入电气控制原理的深入学习，对照电路图逐段分析，搞明白电路中每一段线路的作用以及各类过载、限位保护装置的设置逻辑；第四阶段是故障诊断与排除的综合实训，也是最考验学生基本功的环节。

主传动与进给运动全覆盖

TWBS-T68的电气部分能完整实现T68型卧式镗床各种运动控制，涵盖了主运动（镗杆旋转和花盘旋转）、进给运动（镗杆轴向移动、花盘刀具溜板径向移动、工作台纵向和横向移动）以及辅助运动。学生可以自主操作，观察小型仿真机床模型按照指令做出相应动作——按下按钮，主轴转动；拨动手柄，工作台移动——这种即时的视觉反馈对理解抽象的控制逻辑非常有帮助。装置采用380V三相鼠笼异步电动机，其中主轴电动机为双速电机，低速时定子绕组接成三角形，高速时接成双星形，通过主轴孔盘变速机构内的行程开关自动切换。

故障排除实训——维修电工技能鉴定的核心

说到故障排除，这是维修电工技能鉴定的重头戏。故障开关箱设有32个开关，其中1到23用于故障设置，提供了丰富的考核资源。预设的故障点涵盖了从“机床不能启动”“主轴变速无冲动”“主轴停止无制动”，到“主轴低速不能工作”“主轴高速不工作”“快速电机不转”等25种常见典型故障。

我举个例子：遇到“主轴电机不能正转”这个故障，很多学生一上来就急着拆检，这恰恰是不规范的操作方式。正确的排查思路应该先观察现象——按下正转按钮后电机有没有反应、接触器吸不吸合，然后对照电气原理图分析可能的原因，在面板上找到对应的测试点，用万用表逐段测量电压和通断，定位到故障点后排除，最后再进行通电验证。面板上每个线路接点都设有相应的测试点，学生在查找过程中看得见摸得着，对培养规范的故障诊断习惯非常有利。

三、半实物教学的优势与应用价值

跟使用全实物机床相比，这套装置有几样好处是实实在在的。其一，半实物模型造价远低于真机床，实训时即使操作失误也不至于造成太大损失；其二，全开放式面板让电路原理图与实物元件之间的对应关系一目了然，学生理解起来快得多；其三，老师可以根据教学进度在故障设置盒上灵活选择故障点，既能用于课堂示范演示，也可以作为中级维修电工、高级维修电工技能鉴定中的考核平台。

我在实际带班中体会最深的一点是：设备本身好不好用，关键看它能不能让学生真正动起手来。这套装置做到了“安全可控地还原真实场景”，在职业教育强调“做中学”的今天，这样的实训设备值得推广。
