发动机附拆装翻转实训台

发动机附拆装翻转实训台

型号: TW-BDQ03
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5800 个人关注过该产品

TW-BDQ03发动机附拆装翻转实训台

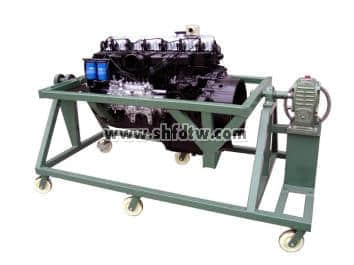

发动机附拆装翻转实训台(图1)

 翻新

一、功能简介

1.采用解放CA1121/CA6110柴油发动机总成(易于拆装),组装在专用发动机拆装翻转架上。

2.采用减速翻转机构,可使发动机任意角度旋转,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。

3.底部放置大面积接油盘,便于小零件或螺丝的集中存放。

4.拆装翻转架采用了高强度的钢结构焊接,表面经喷涂工艺处理,底部带有自锁脚轮装置,可移动式,方便教学。

二.技术规格

设备外形:1000×600×1100mm (长×宽×高)

颜色:7032

钢管:40*40*3mm

万向脚轮

前二只万向带锁止功能脚轮

2后二只万向脚轮

脚轮与台架用M6*4螺丝固定,方便设备维修与维护。

脚轮:60mm×50mm(直径×宽度)

脚轮支撑:1.0T

减速机:MOPA70;1:70


三、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

柴油发动机总成


套

1

2

拆装翻转架(带自锁脚轮装置,带立柱钢管200*200*5mm;

950×680×850mm(长×宽×高)

台

1

3

大面积接油盆

660×590×35mm(长×宽×深)

个

1

4

减速机构(带摇手盘等附件)


套

1
