TW-DPJW创新型单片机开发应用实训装置

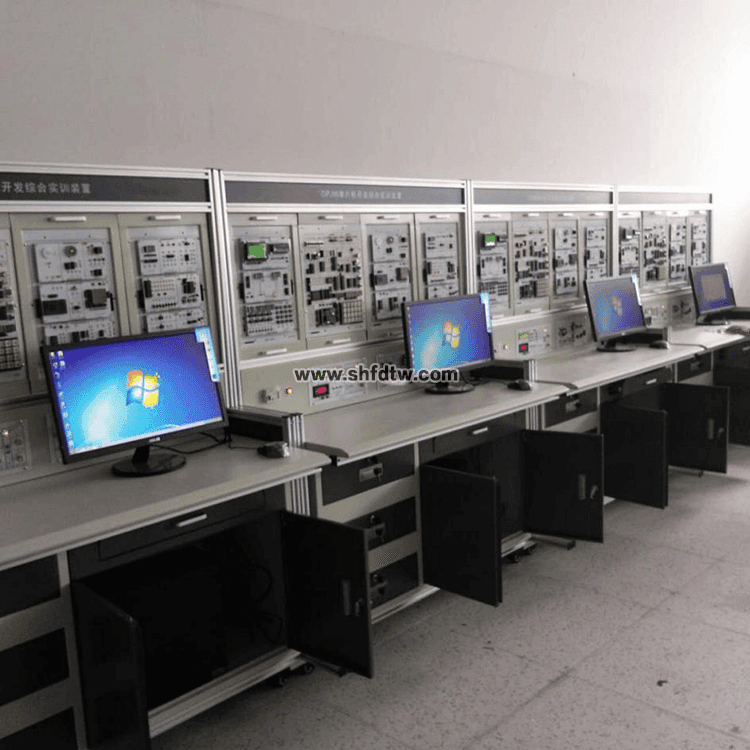

单片机创新型综合实验装置,创新型单片机开发应用实训装置(图1)

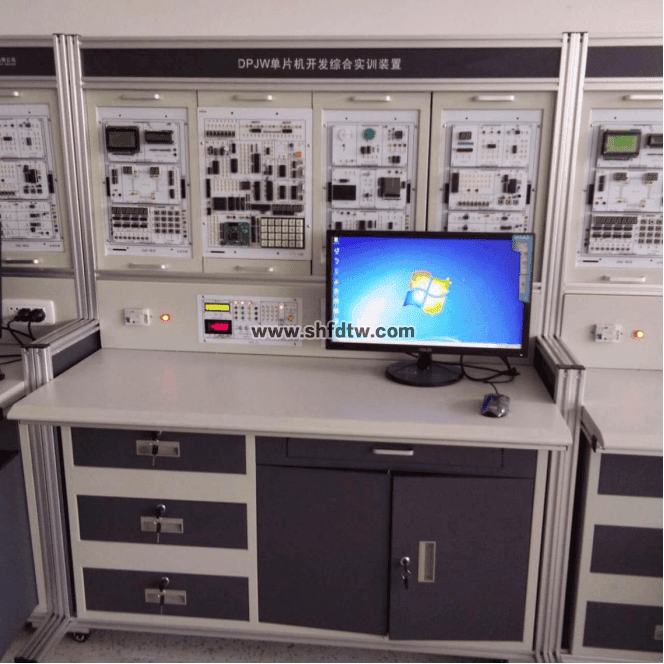

单片机创新型综合实验装置,创新型单片机开发应用实训装置(图2)

最近我们教研组一直在讨论，怎么把这单片机课程上得更有“实战感”，让学生从枯燥的理论里跳出来，真正动手解决问题。上学期末我们引入了这套 TW-DPJW创新型单片机开发应用实训装置，经过一个学期的教学磨合，今天就来和大家聊聊我的使用心得。

一、从“纸上谈兵”到“软硬兼施”：这款设备解决了什么痛点？

以前上单片机课，最头疼的就是实验箱的局限性。接口固定、芯片固定，学生想做个稍微“出格”一点的课程设计都捉襟见肘。但这套TW-DPJW装置，首先吸引我的就是它的 “开放性”。

1. 灵活配置，满足多层次教学需求

它采用的是 “实验台+活动挂箱+扩展模块” 的结构。基础教学时，我们用CPU挂箱上的51核心，配合8255、AD/DA等经典电路，把“单片机原理及接口技术”大纲里的基础实验（比如P1口亮灯、工业顺序控制）做扎实。对于学有余力或者参加竞赛的学生，它可以灵活插上不同的CPU卡（比如Keil CPU卡），甚至挂接PLC挂箱，无缝切换到更复杂的应用场景。这种模块化设计，让我们一个实验室就能同时满足不同层次学生的需求，大大节省了设备更新的成本。

2. 丰富的硬件资源，贴近工程实际

来看看这个 CPU挂箱，麻雀虽小五脏俱全。8255、8253、0809、0832这些经典芯片都在，学生能直观地理解并行接口、定时器、数模转换的原理。但更让我看重的是那些 BUS接口挂箱和丰富的接口模块。

比如讲步进电机控制，以前只能看波形图，现在可以直接在电机类模块上观察转速和方向；讲串行总线，以前觉得抽象，现在用 24C02 I2C RAM模块做个断电保存的小项目，学生马上就能理解地址、读写时序的概念。特别是红外线收发、语音录放（ISD1110）、数字温度测量（18B20）这些模块，直接连接了生活实际，学生的兴趣明显高多了。

二、课程设计的“百宝箱”：实验项目覆盖全面且前沿

这套装置提供的实验项目非常丰富，完全能支撑起我们整个学期的教学体系。

基础验证与进阶设计并重

从最简单的软件实验（如数据排序、拆字拼字）到核心的硬件实验，它分成了清晰的梯度。我们可以循序渐进地安排教学：

第1-4周：用基础实验（P1口、8255、中断）熟悉开发环境和硬件结构。
第5-8周：进入综合应用阶段。比如做 “数码管倒计时的道路模拟交通灯” 实验，学生需要综合运用定时器、IO口控制和动态显示，非常锻炼逻辑思维能力。
第9-12周：开展项目式教学。把学生分组，有的做 “16*16 LED点阵显示”（可以做班级电子班牌），有的做 “DS18B20温度测量”（配合LCD12864液晶显示），有的做 “小直流电机调速”。大家最后在课上展示成果，学习氛围特别好。

紧跟技术发展，预留创新空间

实验指导书里还带☆号的扩展实验，比如 CAN总线通讯、以太网TCP/IP协议接口、USB2.0通讯接口。这些内容虽然我们不作为全员要求，但对于毕业设计或者冲击技能大赛的学生来说，是绝佳的参考资料。它告诉我们，这套设备不仅能满足当下教学，也为未来的课程升级（比如融入物联网技术）留好了接口，这种前瞻性设计确实值得点赞。

三、教学管理的小助手：人性化细节提升实训效率

作为老师，还要考虑设备管理和课堂安全。这套装置在这方面想得挺周到。

1. 合理的工位设计与安全防护

双工位设计：每个实验台有两个工位，配有带刹车万向轮和防火防静电台面，既方便学生分组讨论，也便于我们灵活布置实验室。随台配的圆形pvc座椅，不占地儿，学生实操时转身拿资料很方便。
多重安全保护：漏电保护、单相三线供电是标配。最实用的是主控台的密码开机和锁定功能。我可以统一控制学生桌的交直流电源，特别是在做涉及电机或稍高电压实验前，先锁定电源，讲解完注意事项再统一解锁，有效避免了学生误操作的安全风险。
