机械传动方案创意组合及参数分析实验台

TWJ-Z320机械传动方案创意组合及参数分析实验台

设备概览与核心参数

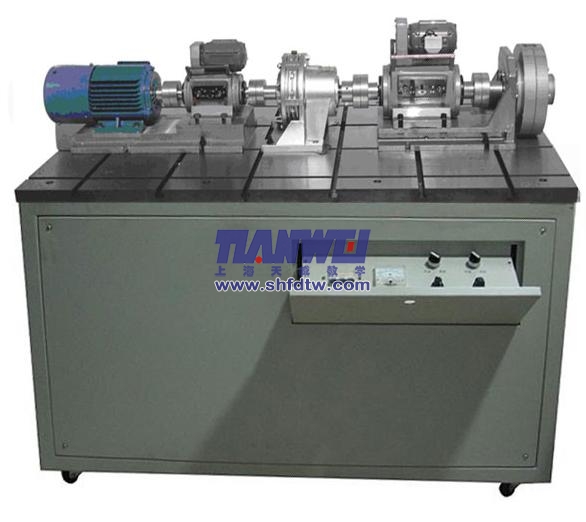

先说说这台设备的基本情况。TWJ-Z320实验台外形尺寸是1200×780×1050mm，分量不轻，足足有300公斤。为什么这么沉？因为里面的东西都是实打实的真家伙。动力源配的是进口森力玛交流变频电机，功率550W。加载系统用的是CZ5磁粉制动器，加载范围能做到0-50N·m。检测环节配了两个北京机电有限公司的HX901转矩转速传感器，一个额定转矩10N·m，一个50N·m，转速范围都能到0-6000r/min，精度都是0.1%。变频控制器调速范围0-1500r/min，调速精度也是0.1%。这些参数意味着什么？意味着学生在这个台子上做的实验数据是可靠的，不是糊弄人的。

传动零部件库与拼装灵活性

这台设备最让我满意的地方，是它的传动零部件库特别全。减速器方面有诚邦（台湾产）的圆柱齿轮减速器（减速比1:10）、摆线针轮减速器（减速比1:11）、蜗轮减速器（减速比1:10）。带传动有同步带、三角带、平皮带，链传动有滚子链，联轴器有弹性柱销联轴器、挠性爪形联轴器、滚子链联轴器、万向节联轴器。还有各种中间支承座、T型滑槽座、调整底板、标准件等等。

我跟学生们常这么说：这就好比给你一堆积木，但每一块积木都是真实机械零件。你可以根据自己想验证的传动方案，把这些零件按不同顺序、不同方式拼装起来。这种动手过程，比光看课本上的示意图要直观得多。

典型单一传动实验

TWJ-Z320提供的实验内容分两大类。一类是典型单一传动，包括圆柱齿轮传动、平带传动、同步带传动、链传动、摆线针轮传动、蜗轮蜗杆传动、V带传动。每个传动方案都有规范的拼装流程，比如圆柱齿轮传动就是“交流变频电机-弹性柱销联轴器-10N转矩转速传感器-挠性爪型联轴器-圆柱齿轮减速箱-挠性爪型联轴器-50N转矩转速传感器-弹性柱销联轴器-磁粉制动器”。学生按这个流程走一遍，对传动路线的理解能深好几个层次。

多级组合传动实验

另一类是多级组合传动，方案多达三十几种，比如平带-圆柱齿轮传动、同步带-链传动、摆线针轮-圆柱齿轮传动、蜗轮蜗杆-链传动等等。这部分最能锻炼学生的综合能力——你不仅要考虑怎么把不同传动类型串起来，还得琢磨各级传动比怎么分配、效率怎么算、各构件受力情况怎么样。组合传动实验对培养学生系统思维特别有帮助。
