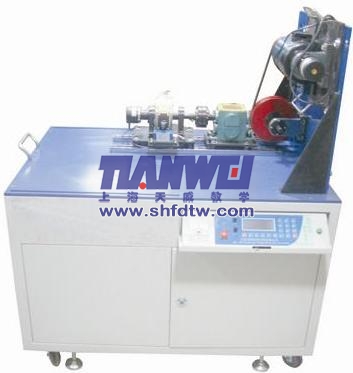

TWJ-Z319机械传动方案创意组合及参数分析实验台

用好TWJ-Z319机械传动实验台，让学生的创新设计“活”起来

作为在职业院校机械专业教了十几年《机械设计基础》的老教师，我最大的体会就是：传动系统的知识点，光靠板书和PPT，学生听得云里雾里。直到我们实训室引进了TWJ-Z319机械传动方案创意组合及参数分析实验台，情况才真正发生了改变。今天就跟各位同行聊聊这台设备在教学中的实际体会。

从“纸上谈兵”到“动手搭接”，TWJ-Z319解决了什么难题？

咱们职业院校的学生，动手能力强但抽象思维相对薄弱。以前讲带传动、齿轮传动、链传动，学生能背出公式，但问他们“实际设备里这些东西怎么组合在一起的”，就一脸茫然。TWJ-Z319机械传动方案创意组合及参数分析实验台恰恰解决了这个痛点。

部件库够全，搭接方案够多

这台实验台给我的第一印象就是“家底厚”。空间及平面搭接平台、走条滑槽、安装平板这些基础件一应俱全。驱动用的是直流调速电机，动力输出端既可以接带、链、联轴器，另一端还能接光栅角位移传感器来检测扭矩和转速。

传动形式方面更是齐全——带传动、链传动、齿轮传动（圆柱齿轮减速器、摆线针轮减速器、行星轮减速器、蜗轮蜗杆传动）、凸轮传动（滚子从动件、尖端从动件、平底从动件）全都有。联轴器就有六种：可伸缩万向节联轴器、弹性柱销联轴器、挠性爪型联轴器、滚子链联轴器、单叉铰链联轴器、双叉铰链联轴器。离合器配的是DLYO-5A型牙嵌电磁离合器，外装双槽皮带轮。还有中间传动装置、轴套、调整垫、联接法兰、飞轮、平衡块等一大堆零部件库。

有了这些东西，学生可以设计拼装26种以上的机械传动系统。我上课的时候经常给学生布置“命题搭接”——比如“设计一套从电机到工作机、总传动比要求多少多少的方案”，各组学生思路完全不一样，有的用齿轮+链传动，有的用蜗轮蜗杆+带传动，课堂气氛一下子就活了。

技术参数扎实，满足实训要求

说几个关键数据：直流电机功率600W，工作转速0-800 rpm，负载范围0-25Nm。光栅角位移传感器两个，每转1000栅；测力传感器两个，量程分别是5kg和20kg，精度0.1％。装配立板600×540mm，平台660×1100mm，整机280kg——够扎实，学生折腾起来稳稳当当。

实验内容紧扣教学，参数分析让数据“说话”

三大实验模块，覆盖核心知识点

TWJ-Z319的实验内容设计得很合理。第一块是机械传动系统的设计及搭接，学生自己动手拼装，直观感受不同传动形式的优缺点。第二块是参数测试与分析——测试并绘制机械传动系统的速比、转矩、效率等机械特性曲线，分析比较不同传动系统的机械特性差别。第三块是润滑性能的研究，这个对职业院校学生特别实用，因为实际工厂里设备维护一大块就是润滑管理。

检测分析软件是“神助攻”

以前做实验，学生记录数据、手绘曲线，误差大不说，效率还低。TWJ-Z319配套的检测分析软件可以实时检测分析机械系统传动参数，从变化规律中分析系统的性能、安装状况、运行工况。软件还有多媒体教学功能，提供实验背景说明和实验台介绍。最关键的是，分析软件是开放平台，学生可以自己处理数据——这对培养数据分析能力很有帮助。
