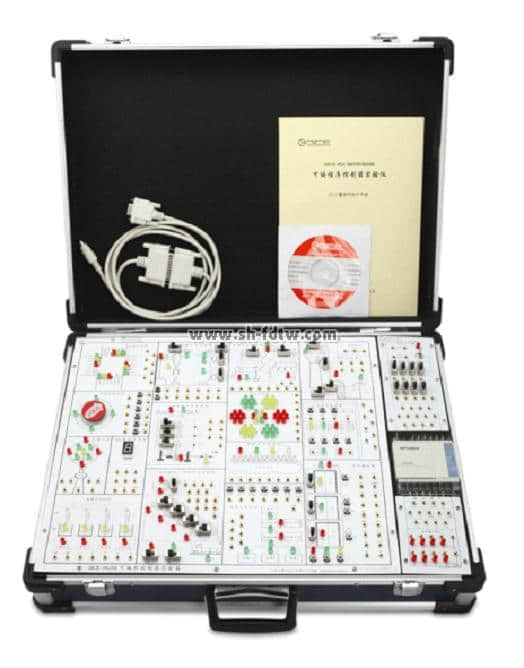

TW-X58C便捷式PLC可编程实验箱



一、核心控制单元

PLC：S7-1200系列

输入/输出点数：至少14DI/10DO、2AI，支持扩展。

二、可支持开展实验要求（以下实验均基于PLC开展）

1.直流电机点动控制

2.直流电机长动控制

3.直流电机正反转控制

4.流水灯实验（至少7个灯）

5.交通灯实验（包含东西南北四向红绿灯及人行道通过红绿灯）

三、其他要求

1.所有接线端子（包含PLC的输入输出端口）统一设置为插拔式。

2.合理分配对应数量的自锁按钮及自复位按钮，满足可开展的实验需求。

3.LED指示灯位置根据实验要求合理规划，如交通灯实验，应能直观模拟现实效果。

4.具备安全保护措施，如独立电源开关、保险等。

5.箱体尺寸：≤550mm×400mm×250mm，重量≤12KG，箱体铝合金材质，抗冲击且轻量化；外置提手与锁扣，支持模块化分层收纳（控制层、实验层、工具层）。
