超大型发动机翻转架

超大型发动机翻转架

型号: C8003
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5910 个人关注过该产品

超大型发动机翻转架

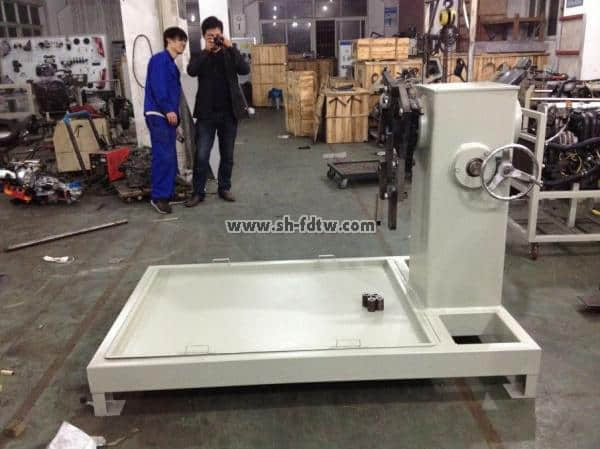

超大型发动机翻转架(图1)

外形尺寸:1450×1080×1200㎜

中心轴离托盘轴距:91cm

使用环境:温度-5℃~40℃;湿度≤80%

一、产品功能

本机主要用于汽车发动机维修过程中的分解与装配作业。也可用于汽车变速器总成的分解和装配作业。(需另配置附件)

适用于东风康明斯、玉柴、潍柴、锡柴、上柴等系列中重型汽车发动机的拆装(发动机总成重量应小于1800公斤)。与发动机连接方式:连接发动机侧面,实现发动机完全解体拆装。

联接盘承重量:≤1800㎏             中心距地高度:1000㎜

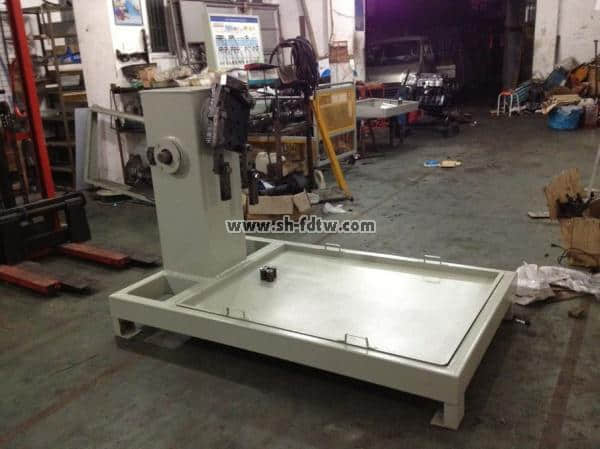

超大型发动机翻转架(图2)

发动机翻转架可以手工转动,表面采用优质金属油漆喷涂;

全身钢结构,结实耐用,旋转盘与发动机夹具采用螺栓连接的方式进行安装;

发动机附翻转架,由减速机控制,翻转轻松、方便、安全;360度内可任意停放,方便发动机拆装、维修;

底部安装接油盘,大面积接油盆可做到工具、零件、机油不落地;

底部配2个万向轮和2个导向轮,方便移动,车轮有锁死功能,锁死后不能移动,方便对发动机进行操作;

翻转架可承重不小于1800kg;夹具上连接杆刚度较好,发动机安装后翻转架上后,底盘中心挠度不大于5mm;

把发动机固定在翻转架上,可轴向360度翻转并可在任意角度锁定,确保翻转轻松,自锁稳固,操作空间大,方便拆装;学员可在拆装台架上进行发动机拆装和修理的实操,充分满足发动机解体、装复、调试、检验全过程的要求。

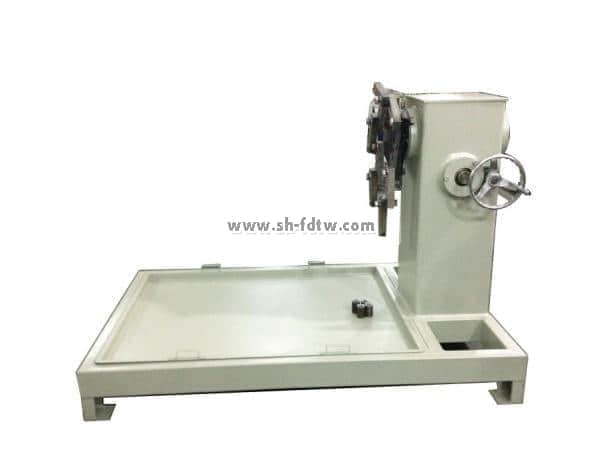

超大型发动机翻转架(图3)
