发动机拆装翻转架

导航

推荐产品 更多
大型发动机翻转架

大型发动机翻转架

型号: C8007
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 8060 个人关注过该产品

大型发动机翻转架


大型发动机翻转架(图1)


大型发动机翻转架(图2)


产品功能:

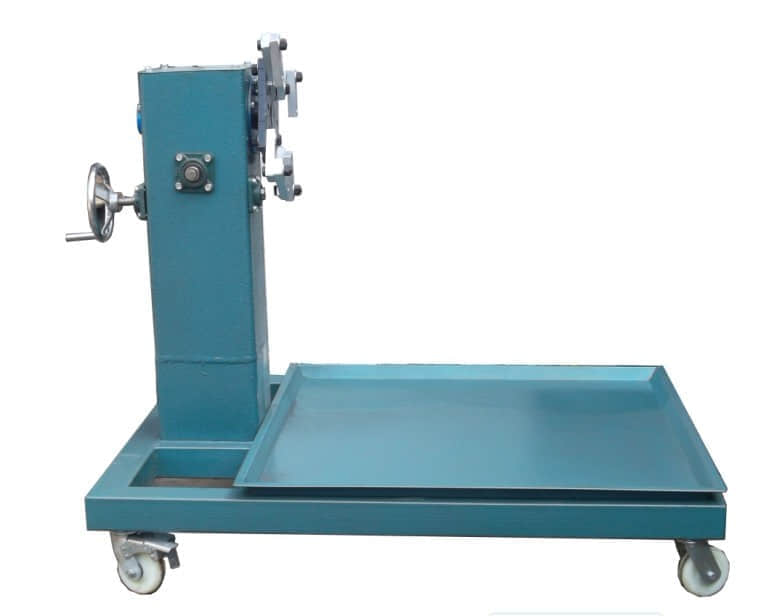

发动机翻转架可以手工转动,表面采用优质金属油漆喷涂;

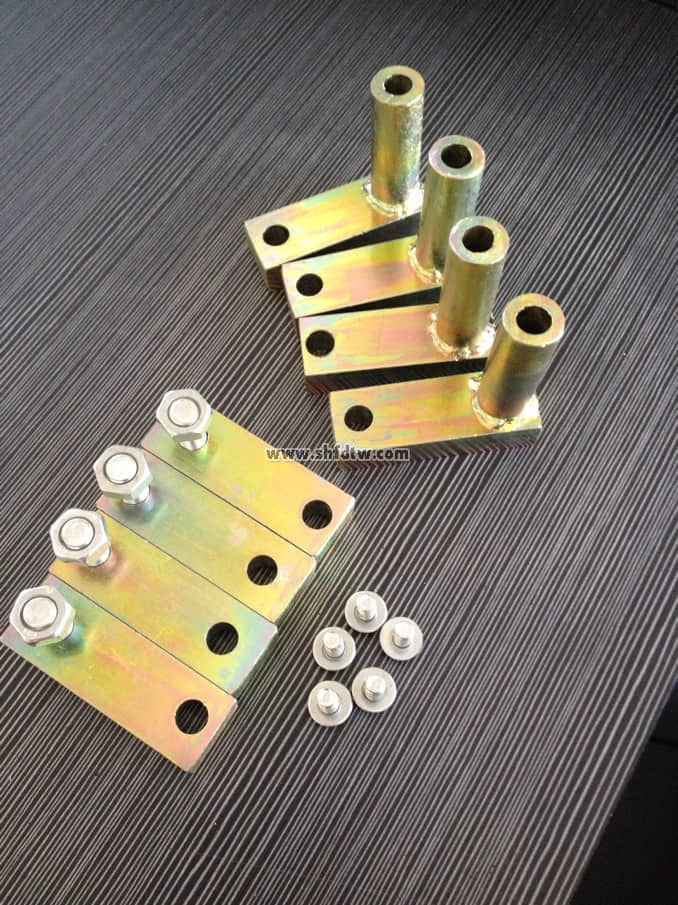

全身钢结构,结实耐用,旋转盘与发动机夹具采用螺栓连接的方式进行安装;

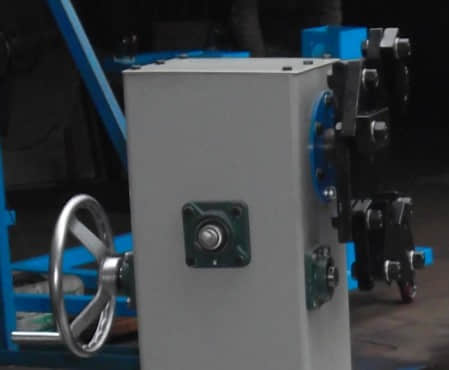

发动机附翻转架,由减速机控制,翻转轻松、方便、安全;360度内可任意停放,方便发动机拆装、维修;

底部安装接油盘,大面积接油盆可做到工具、零件、机油不落地;

底部配2个万向轮和2个导向轮,方便移动,车轮有锁死功能,锁死后不能移动,方便对发动机进行操作;

翻转架可承重不小于1000kg;夹具上连接杆刚度较好,发动机安装后翻转架上后,底盘中心挠度不大于5mm;

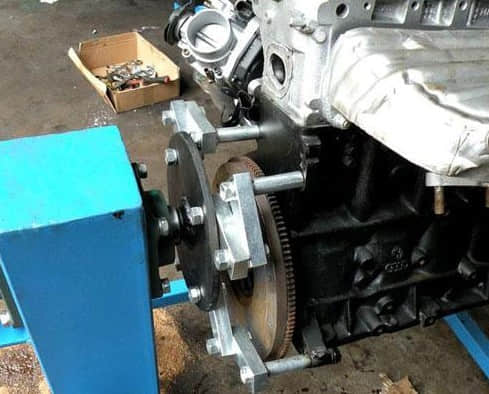

把发动机固定在翻转架上,可轴向360度翻转并可在任意角度锁定,确保翻转轻松,自锁稳固,操作空间大,方便拆装;学员可在拆装台架上进行发动机拆装和修理的实操,充分满足发动机解体、装复、调试、检验全过程的要求。

翻转架参考外形尺寸:1450×1080×1200mm。

中心距接油盘高度:850mm

使用环境:温度-5℃~40℃;湿度≤80%

大型发动机翻转架(图3)

 大型发动机翻转架(图4)

大型发动机翻转架(图4)



设置了防翻转保险装置(锁上保险栓,则不能翻转)。

拆装发动机过程可实现360度翻转,并可在任何角度稳定停留,使拆装工作得心应手,操作方便,安全可靠。

大面积接油盆可做到工具、零件、机油三不落地;分置拆装、操纵两系统互不干扰,又方便联接;可进行电喷发动机的基本操作和学习。
