TW-Z54全铝制机构运动简图测绘模型

实训利器TW-Z54：全铝制机构运动简图测绘模型的教学革新

作为一名在职业院校机械专业任教多年的老教师，我深知《机械原理》和《机械设计基础》这两门课对于刚踏进职校大门的学生来说有多抽象。那些复杂的连杆运动、齿轮啮合，如果光靠PPT演示和板书讲解，学生往往是听得云里雾里。但自从我们实训中心引进了TW-Z54全铝制机构运动简图测绘模型，情况就大不一样了。今天我就结合这套设备，和同行们聊聊它在课堂教学与实训中的实际应用。

<h2>一、TW-Z54模型的选材优势与工艺特点</h2>

先说个直观的感受，以前我们用过一些铸铁或者塑料的教学模型，要么太重，搬来搬去非常费力；要么用不了几次就磨损严重，导致运动副间隙过大，测绘出来的数据和理论值偏差很大。TW-Z54这套模型最让人满意的一点，就是它的材料升级。

<h3>1. 全铝合金材质，兼顾轻便与耐用</h3>

这套模型从底板到运动构件，全部采用了铝合金材质。我算过一笔账，以前搬一套笨重的铸铁模型进教室，我得提前叫两个学生帮忙。而现在的TW-Z54重量轻，我一个人单手拎着就能进教室，完全可以在教室和实验室之间灵活切换，随拿随用。而且在职业院校的实训课上，学生操作难免有些粗糙，铝合金的表面经过特殊处理后非常耐磨，根本不用担心生锈和磕碰的问题。

<h3>2. 精密机械加工，提升运动精度</h3>

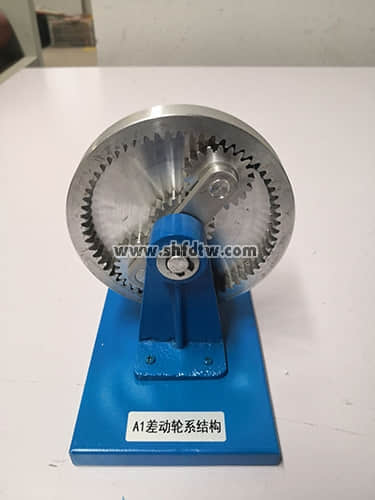

咱们职业院校搞教学，最怕设备“卡壳”。一些廉价模型的运动轴用不了几次就松动或者卡死，机构运动不畅，学生测绘出来的运动轨迹是变形的，这就失去了实验的意义。TW-Z54的运动构件经过了机械精加工，装配精度很高，机构动起来非常灵活。比如里面的差动轮系和齿轮摆杆机构，齿轮啮合很顺畅，完全能够还原教科书上的理想运动状态。

<h3>3. 分色与烤漆工艺，视觉识别直观</h3>

还有一个细节设计得不错，它的底板和支架统一使用了烤漆处理，而运动部分则进行了分色。学生在测绘时，一眼就能分辨出哪个是活动构件，哪个是机架，这对于初学者建立空间构型思维帮助很大。整个模型看起来美观大方，摆在实验室里，学生们也更有兴趣动手去摸摸、转转。

<h2>二、TW-Z54在机械基础课程中的实验配置</h2>

这套模型之所以被我们教研室称为“万能教具”，是因为它的配置非常全面，基本涵盖了机械原理课程中常见的典型机构。

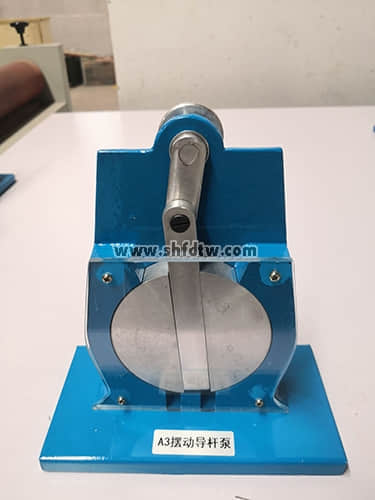

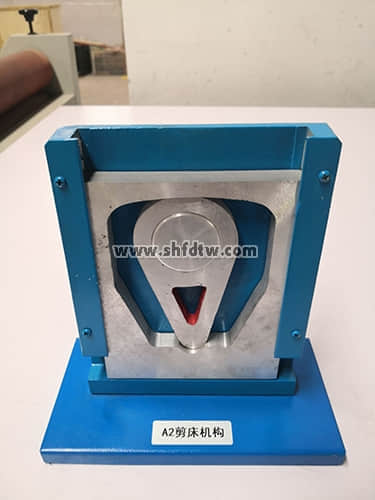

基础A型TW-Z54总共配备了10个模型。从基础的曲柄滑块泵、曲柄摇块泵，到常用的曲柄摇杆泵和摆动导杆泵，再到复杂的剪床机构和差动轮系，一应俱全。以前我们讲“急回特性”和“死点位置”，有时候很难在黑板上给学生讲透；现在直接转动曲柄摇杆泵的模型，让学生亲眼看到摇杆慢去快回的运动轨迹，比任何语言描述都来得直观。

<h2>三、运动简图测绘与自由度计算实训要点</h2>

有了好设备，关键还得会用。针对TW-Z54的实训，我有几点教学心得分享。

1. 从观察实物到抽象简图。
在实训课上，我要求学生不能拿起笔就画，而是先转动模型，观察其运动传递过程。TW-Z54的铝合金运动构件灵活轻便，学生可以轻松用手感判断哪里是转动副、哪里是移动副。我要求他们撇开机构的外形和具体结构，只关注运动副的类型和相对位置，这种从具体到抽象的训练，对培养机械设计思维很重要。

2. 规范作图与计算分析。
测绘过程中，我最看重的就是“规范”。我会要求学生严格按照标准符号绘制运动简图，在机架上画阴影线，在原动件上标箭头，依次给构件编号。基础好的班级，我还要求他们动手操作差动轮系和齿轮直线机构，通过计算验证机构的自由度。TW-Z54的配合精度高，学生算出来的自由度数据与理论值一致性很不错。

总而言之，TW-Z54全铝制机构运动简图测绘模型是一套非常适合职业院校实训教学的设备。它做工精良、携带方便，能够有效降低教师的教学负担，提高学生的学习兴趣。如果你也在头疼机构的抽象教学问题，不妨试试这款实训利器。
