铝合金减速器拆装模型
减速器系列指原动机与工作机之单独立的闭式传动装置，用来降低转速和相应地增大转矩。本系列减速器专供学校开设“减速器拆装实验”用。实验的目的在于让学生了解减速器的基本结构，以及减速器的装配技术要求，为正确选用减速器类型和设计减速器装配图提供技术支持。
性能规格
1.减速器的结构尺寸适合学生折装实验用,重量仅为10~40kg；
2.减速器为全铝制模型，可拆装；
3.减速器参考标准减速器进行人性化设计,外观美观大方；
4.减速器中零件的公差配合既考虑设计要求，也考虑了拆装的特别需要。
编号 | 名称 | 参数及尺寸 | 单价 | 备注 |

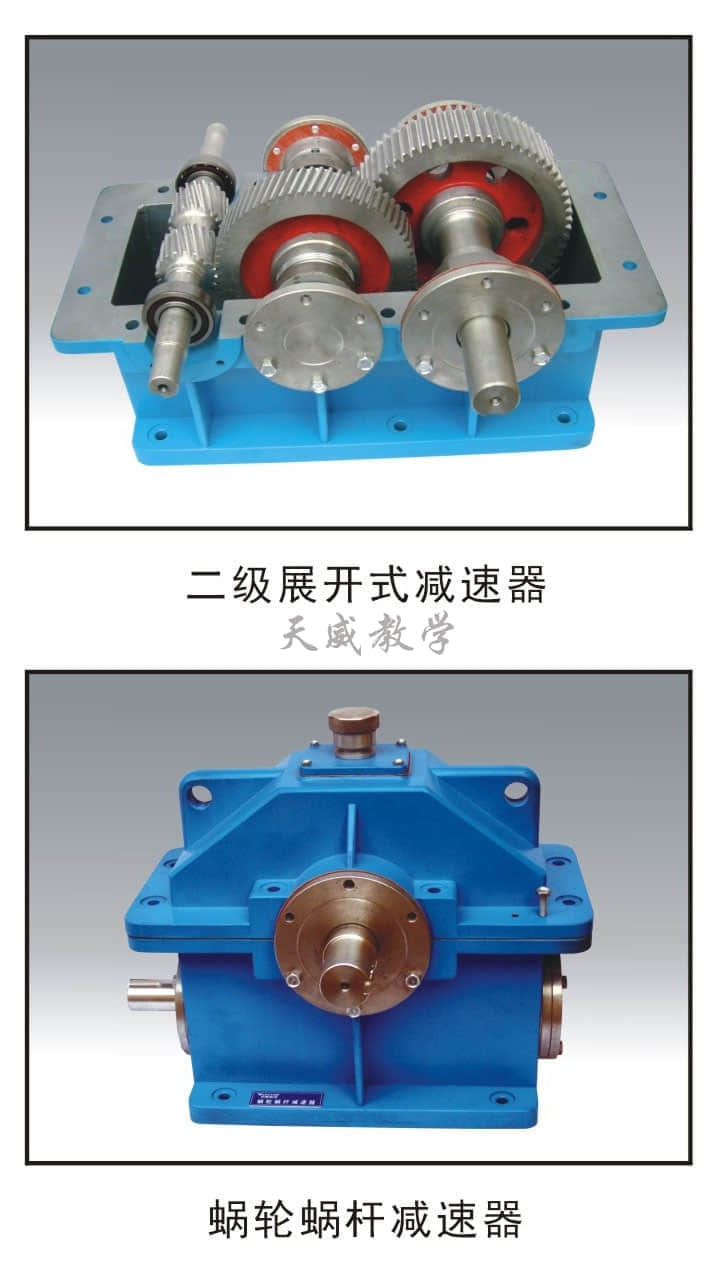

1 | 拆装用双级展开式圆柱齿轮减速器 | m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺⼨寸:560×420×350mm | 3300 | 均可 测绘 |

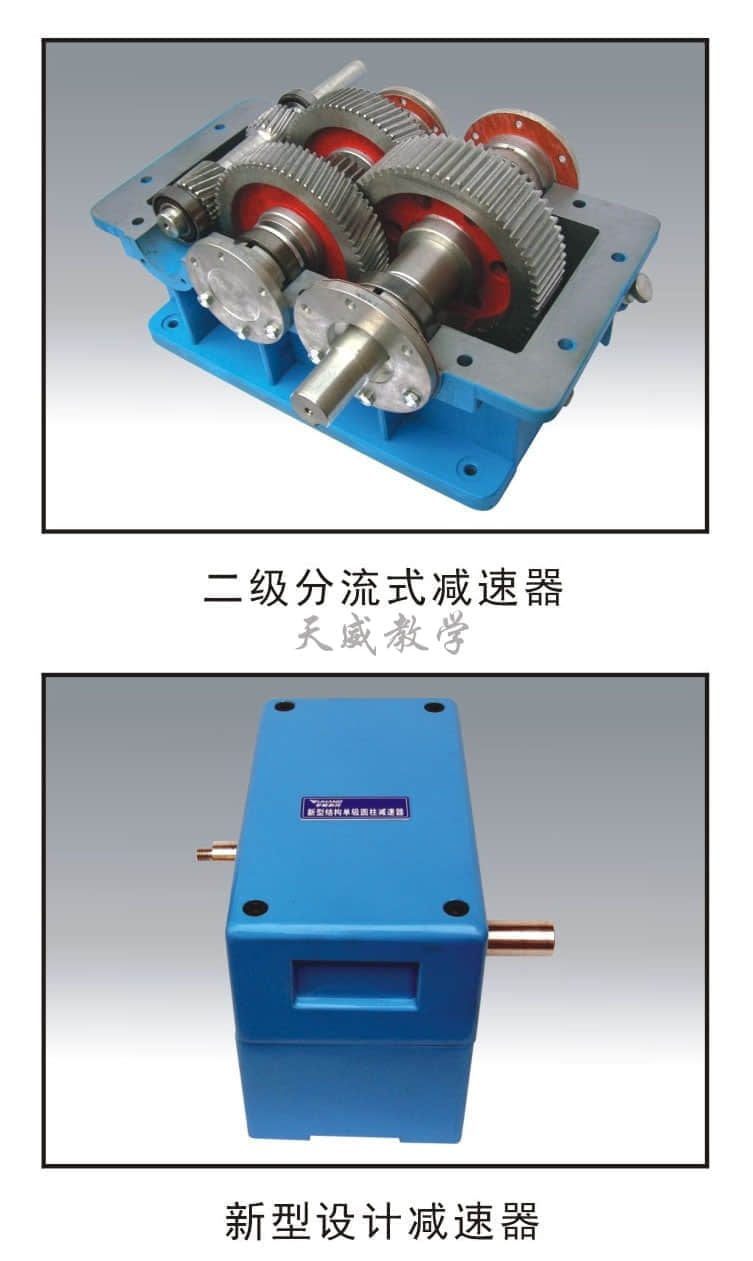

2 | 拆装用双级分流式圆柱齿轮减速器 | m=3 Z1=16 Z2=47 Z3=27 Z4=68 i=7.398 а1=99 ɑ=20° h=146mmа2=147 β15° 外形尺⼨寸:540×360×320mm | 3600 | 均可 测绘 |
3 | 拆装⽤双级同轴式圆柱齿轮减速器 | m=3 Z1=22 Z3=78 Z2=26 Z4=82 ɑ=20° β=15°a=160.5 i=11.1818 h=159mm 外形尺⼨寸:560×420×350mm | 3700 | 均可 测绘 |

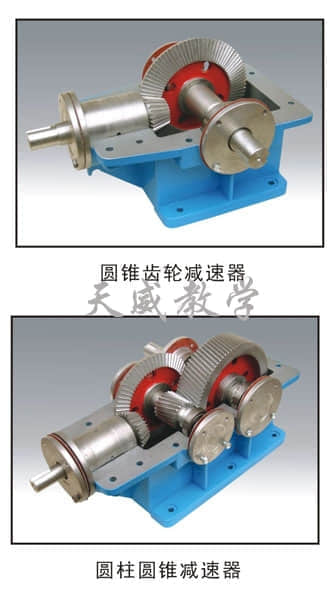

4 | 拆装用双级圆锥圆柱齿轮减速器 | m=3 Z1=20 Z2=50 Z3=16 Z4=68 i=10.625 h=141mm a=130.5 β=15° 外形尺⼨寸:550×460×360mm | 3600 | 均可 测绘 |
5 | 拆装用单级圆锥齿轮减速器 | m=3 Z1=20 Z2=60 ɑ=20°β15°i=3 h=129mm 外形尺⼨寸:500×350×315mm | 3000 | 均可 测绘 |

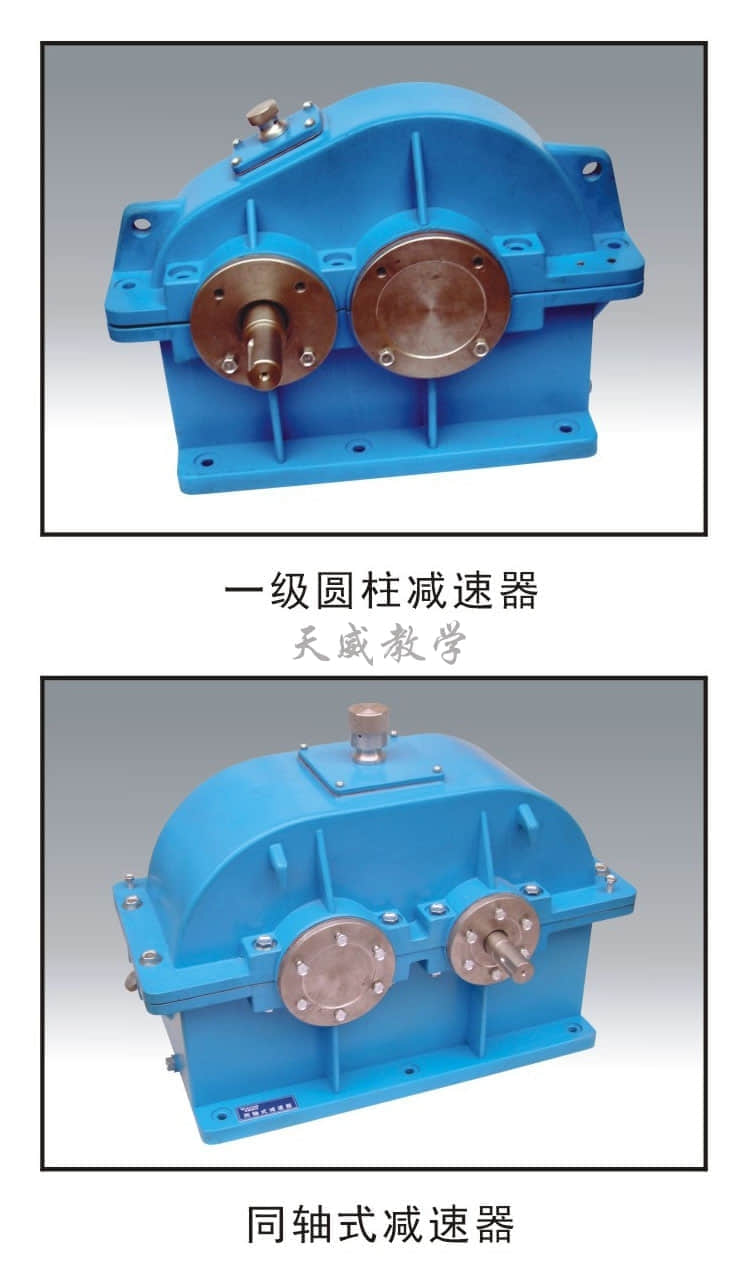

6 | 拆装用单级圆柱齿轮减速器 | m=3 Z1=72 Z2=29 ɑ=20°β=15°a=158 i=2.49 h=151mm 外形尺⼨寸:450×400×340mm | 3000 | 均可 测绘 |
7 | 拆装用蜗轮蜗杆减速器器(下置式） | z1=1 q=12 z2=45 m=4㎜ i=45 H=210
外形尺⼨寸：420×320×400mm | 3000 | 均可 测绘 |
8 | 拆装用新型结构单级圆柱齿轮减速器 | m=2 Z1=25 Z2=75 i=3 h=120
外形尺⼨寸：290×260×220mm | 2800 | 均可 测绘 |
