新基本型太阳能教仪系统由太阳能电池组件模块、蓄电池模块、控制器模块、负载调节控制模块、监控仪表模块、PC机监控模块，等部分组成。

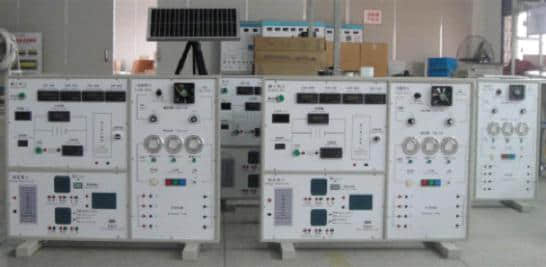

参考图片：

所属分类：技术文献

本文标签：太阳能教学实验台,太阳能实训教室

本文地址：http://www.shfdtw.com/newsshow-18-43-1.html

基本型太阳能教仪
一、主要技术规格参数：太阳光电实习教学模块
1、系统规格
◆系统电压：21.5V
◆系统电流：2A
◆系统功率：25W
2、太阳能电池规格：单晶硅太阳能电池
◆元件尺寸(L*W*H)：621*281*28mm，
◆功率：20W
◆工作电压：17.05±0.5V
◆工作电流：1.20±0.10A，
◆短路电流：1.34±0.10A，
◆开路电压：21.0±0.5V
3、太阳能控制器规格：
3、1、光电型控制器：
额定电压：12V，额定电流为10A，配置铅酸蓄电池，负载为100W以下的12V直流负载，控制单元一通道为光控输出，另一通道为多类定时输出。
3、2、户用型控制器：
额定电压：12V，光电电池功率：60W，负载电流：5A，过放电压：11.0±0.5，蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关。
4、电表规格：
◆电流表：×3个，2A，显示模式︰0.5”LCD液晶显示
◆电压表：×3个，20V，显示模式︰0.5”LCD液晶显示
◆温度表：×1个，0～99.9℃
5、负载：
◆风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
◆LED灯：1组(7颗)
◆蜂鸣器：×1个
◆马达：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆开关：×1个
◆按钮：×1个
6、电池：
阀控式密封铅酸蓄电池，额定电压：12V，额定容量(20hr)：3.3Ah，充电方法（恒压），循环︰充电电流为825mA
7、电阻器：
◆可变电阻，电阻值调整范围为0～1kΩ
◆DC/DC：5个DC/DC电源模块
◆提供DC转AC模块
◆支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件orLabView)
8、无线监控：
含PC端Zigbee无线监控模块，与太阳能教学模块Zigbee发射模块，透过IEEE802.15.4标准无线协定截取I(电流)V(电压)值至PC端显示以便监控。
9、系统外形尺寸；长1100×宽780×厚120（㎜）平脚40×40×500（㎜）附滚轮方便推动至户外教学。
10、太阳能电池调节铝合金支架（WF-6663A）
◆工作高度1695㎜-455㎜，承载8㎏，净重1.8㎏，管径26㎜，收缩高度620㎜

太阳光电实习教学模块实验内容：
实验一太阳能电池发电原理实验
实验1-1太阳能光电板能量转换实验
实验1-2环境对光电转换影响实验
实验二太阳能电池光电系统直接负载实验
实验三光电控制型太阳能系统发电实验
实验3-1光电型控制单元工作原理实验
实验3-2光电型控制单元充放电保护实验
实验四用户型太阳能发电和利用实验
实验4-1用户型控制单元工作原理
实验4-2用户型控制单元充放电保护实验
实验五太阳能系统电器负载实验
实验六综合实验
实验七太阳能电池基本特性测试实验
实验八外部扩充DC转AC外接电器实验
实验九Zigbee无线监测IV实验
实验十单晶太阳能电池I-V特性曲线实验
