TW-QN02汽车CAN总线实验板

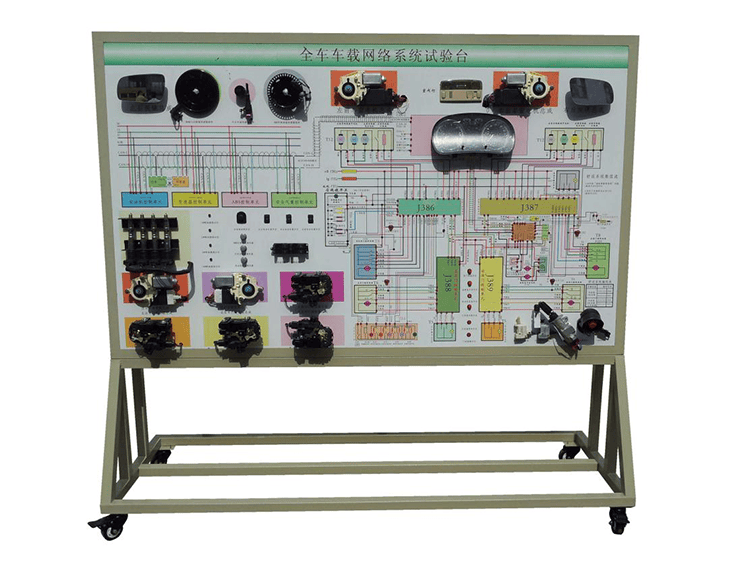

汽车CAN总线实验板(图1)

一、产品简介

采用全新大众B5-CAN数据传输网络系统实物为基础,充分展示CAN数据传输网络系统的组成结构和工作过程。适用于学校对汽车CAN数据传输网络系统理论和维修实训的教学需要。

二、功能特点

1.真实可运行的CAN数据传输网络系统,充分展示车载网络系统的组成结构。

操纵各种数据传输信号的电路元件,如档位开关、节气门信号、转速信号、水温信号、防盗信号、电动窗开关信号、门锁信号等,真实演示CAN数据传输网络系统的工作过程。

2.示教板面板采用耐撞击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析车载网络系统的工作原理。

3.示教板面板上安装有检测端子,可直接在面板上检测CAN数据传输网络系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

4.示教板面板上安装有诊断座,可连接专用或通用型汽车解码器,对车载网络相连接的发动机系统、自动变速器系统、仪表系统、ABS系统、舒适系统的控制单元进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。

5.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。

6.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。

三、技术规格

   外形尺寸(约):2400×700×1800mm(长×宽×高)

   外接电源:交流220V±10% 50Hz

   工作电压:直流12V

   工作温度:-40℃~+50℃

   颜色:7032

   钢管:40*40*3mm

   机柜:1.5mm冷板冲压成形,背面设置维修门;

   移动脚轮:100*60mm

四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

检测控制面板

装有各种检测端子,彩色电路图和工作原理示意图

;面板2000*1200*4mm

套

1

2

组合仪表


套

1

3

点火开关(带识读线圈)


个

1

4

诊断座

OBDⅡ

个

1

5

发动机控制单元


套

1

6

自动变速器控制单元


套

1

7

自动变速器多功能开关


个

1

8

ABS控制单元


套

1

9

舒适系统控制单元


套


10

无分电器点火线圈


套

1

11

火花塞


个

4

12

代替喷油嘴的发光二极管


套

1

13

司机侧车门控制单元及门锁总成


套

1

14

副司机侧车门控制单元及门锁总成


套

1

15

左后车门控制单元及门锁总成


套

1

16

右后车门控制单元及门锁总成


套

1

17

主电动窗开关


个

1

18

右前电动窗开关


个

1

19

左后电动窗开关


个

1

20

右后电动窗开关


个

1

21

节气门体


套

1

22

水温传感器


个

1

23

保险丝盒


个

1

24

移动台架(带自锁脚轮)

2400×700×1800mm  (长×宽×高)

台

1

25

故障模拟与排除装置


套

1
