机械系统动力学飞轮调速创新组合实验台机械系统动力学飞轮实训台

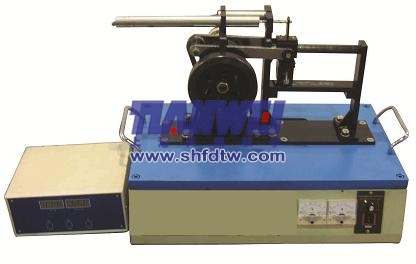

TWJ-Z309A 机械系统动力学飞轮调速创新组合实验台

带过机械专业实训课的老师都知道，机械系统速度波动这个概念，光靠黑板上的曲线图跟学生讲，讲破喉咙他们也理解不了。飞轮为什么能调速？加多大飞轮才合适？负载一变，转速怎么跟着抖？这些问题，学生一脸茫然地看着你，你也只能叹口气。

后来我们教研室引进了TWJ-Z309A机械系统动力学飞轮调速创新组合实验台，情况才真正改观。这台设备说白了就是把工程上最典型的飞轮调速案例——小型冲床结构搬到了实验台上。学生不光能看到飞轮怎么转，还能亲手换飞轮、调负载、看曲线，速度波动这个概念一下子就活了。

这台设备的技术规格我得跟同行们说一下：电机功率90W，调速范围0到280转/分，配的是1000栅光栅角位移传感器和160L直线位移传感器，外形尺寸600×380×460mm，重量45公斤——搬起来确实不轻，但这也说明用料扎实。配套的AD卡专门用来采集高速动态参数，测试精度高、速度快且稳定。

这个实验是基本功。学生通过传感器采集数据，分析从动件与主动件之间的运动关系。以前用传统机构模型只能看个大概，现在有了光栅角位移传感器和直线位移传感器的配合，位移、速度、加速度的实时数据都能抓出来，运动规律一目了然。

这是我觉得最有价值的环节。设备配套的计算机测试仿真软件可以求解在负载作用下主动件的真实运动规律，同时生成运动仿真曲线和实测曲线让学生对比。仿真和实测之间的差异本身就是最好的教学素材——学生会主动问“为什么两条线不一样”，这时候你再讲模型简化、摩擦损耗、惯量匹配，他们听得进去。

这个实验最直观，也是学生最感兴趣的。设备配了一大一小两个飞轮。实验分三步走：不加飞轮测一次速度波动，装小飞轮测一次，装大飞轮再测一次。三次数据摆在一起对比，飞轮调速的原理不用你多讲，学生自己就看明白了——飞轮转动惯量越大，速度波动越小。

第一，负载模拟真实。设备上有个负载器，可以完全模拟牛头刨床刨刀的受力情况——正行程作用恒定载荷，反行程空载。这个设计非常巧妙，学生面对的不再是理想化的匀速运动，而是真实工况下的周期性负载波动。

第二，组合功能强。这是一台综合实验台，平面机构运动分析、动力学测试仿真、速度波动调节三个实验都能做。一台设备顶三台用，对实训室场地紧张的职业院校来说特别实用。

第三，结构可变换。在实验台上更换几个简单零件，就能把冲床结构改成压力机结构，工作阻力从冲击力模式变成随曲轴转角线性变化的压力模式。这种灵活性让学生看到不同机械结构下飞轮调速的共性规律。

用了这两年，我觉得这个实验台最适合放在机械原理或机械动力学课程的实训环节。我的做法是：先让学生做不加飞轮的测试，让他们亲眼看到速度波动的“惨状”，再让他们自己选飞轮装上再看效果。这种对比式教学比直接给结论效果好太多。

另外要提醒一点，设备重45公斤，搬运和安装的时候一定要注意安全，最好固定在专用实验台上。软件操作界面不算复杂，但学生第一次用的时候最好带着走一遍流程，尤其是传感器校准和数据采集参数设置这两个环节。

总的来说，TWJ-Z309A是一台真正能把机械系统动力学从书本拉到现实的好设备。它让抽象的飞轮调速变得看得见、摸得着、测得准。对于我们职业院校来说，学生需要的不是死记硬背公式，而是真刀真枪地动手、实实在在地理解——这台实验台，恰恰给了他们这样的机会。
