TWJ-Z309B机械系统动力学飞轮调速创新组合实验台

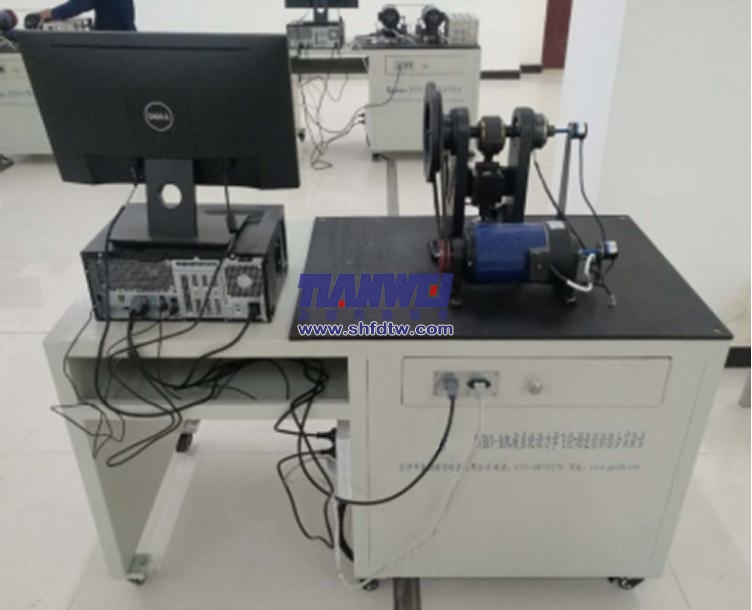

咱们实训室里的“调速神器”——TWJ-Z309B机械系统动力学飞轮调速创新组合实验台

各位同事、同学们，今天想跟大家聊聊我们实训室新引进的这台TWJ-Z309B机械系统动力学飞轮调速创新组合实验台。说实话，第一次看到这台设备的时候，我就觉得它特别适合咱们职业院校的机械类专业教学——既有理论深度，又有实操空间，学生上手也快。

这台实验台能做什么实验？

我先说说它的实验内容，这是咱们老师最关心的。这台设备涵盖了从基础到综合的好几个层次的实验项目。

第一块是非工作状态的稳定运动速度波动实验。这个实验主要是让学生了解光电编码器的工作原理，掌握系统速度波动的测试方法。很多学生刚开始学的时候，对“速度波动”这个概念很模糊，觉得不就是转速快慢嘛。但真正上了实验台，看到编码器采集出来的数据曲线，他们才明白周期性波动的规律和成因。这个直观感受，是课堂上讲多少遍都代替不了的。

第二块是工作状态下的速度波动实验。这个就更有意思了——学生要熟悉工作阻力的测试方法，理解动载荷对系统速度波动的影响。我经常跟学生说，你们以后出去工作，面对的机器不可能都是空转的，带上负载之后的情况才是真实的工程场景。

第三块是起动、制动的速度波动测试。这里面包含起动制动时间测试、最大盈亏功的分析计算，还有最关键的——飞轮调速实验。学生可以动手更换不同大小的飞轮，观察速度波动的变化，然后跟理论计算做对比。这个过程能把《机械原理》和《机械设计》两门课的知识串起来，教学效果特别好。另外还有曲柄滑块运动学分析实验，这个对理解四杆机构的运动规律也很有帮助。

这台实验台有哪些“硬核”设计？

说完了能做什么实验，我再讲讲这台设备的设计亮点。我总结了几条特别适合咱们教学使用的：

第一，结构设计贴近实际工程。这台实验台采用的是小型冲床的结构，这是飞轮调速在工程中最典型的应用场景。更厉害的是，通过更换几个简单零件，就能把冲床结构变成压力机结构，工作阻力从冲击力模式变成随曲轴转角线性变化的压力模式。一套设备当两套用，性价比很高。

第二，参数可调，实验灵活。冲压弹簧的刚度是可以更换的，这样一来工作阻力的大小就能改变，等效阻力矩也跟着变化。学生可以自己设置不同的工况条件，观察系统响应的差异，这对培养他们的工程思维很有帮助。

第三，传感器配置齐全。这一点我必须重点说一下——实验台上同时装有电机转矩传感器和冲压力传感器。通过这两个传感器，可以测量工作阻力矩和电机驱动力矩的变化规律，计算等效阻力矩和机械能变化曲线，求出最大盈亏功。数据采集很精准，冲压力传感器量程0到5000N，电机转矩传感器量程0到100N，精度都达到0.05%。

第四，飞轮设计非常巧妙。飞轮做成了飞轮环的形式，拆装很方便。学生可以根据测得的系统最大盈亏功、平均角速度和回转不匀率的要求，自己选择或设计不同转动惯量的飞轮，然后在实验台上验证，跟理论计算值做对比。这个“设计—制作—验证—对比”的闭环过程，对学生综合能力的提升非常大。

第五，电机功率可调。通过电机转矩传感器的测试数据，可以进行机械系统过渡过程的动力学分析。这对学有余力的学生来说，是一个很好的拓展研究方向。

说说我的教学体会

用了一段时间下来，我觉得这台实验台最大的价值在于它把抽象的动力学理论变成了看得见、摸得着的实验现象。以前讲飞轮调速，学生总觉得枯燥，现在他们自己动手换飞轮、看曲线、算数据，兴趣一下子就上来了。而且设备的操作界面比较友好，学生上手快，我们老师也不用花太多时间在设备培训上，可以把精力更多地放在实验指导和数据分析上。

技术参数方面也给大家列一下参考：电机额定功率100W，转速1400r/min，电源220V交流，外形尺寸860×600×1100mm，重量90kg。放在实训室里不占地方，挪动也方便。

总的来说，TWJ-Z309B这台实验台无论是从实验内容的覆盖面、功能设计的合理性，还是从教学使用的便利性来看，都挺适合咱们机械类专业的实训教学。如果各位同事有兴趣，欢迎随时来我们实训室交流指导！
