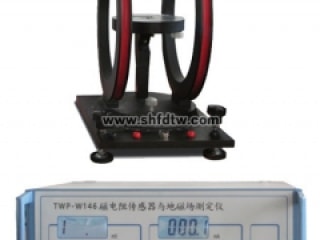

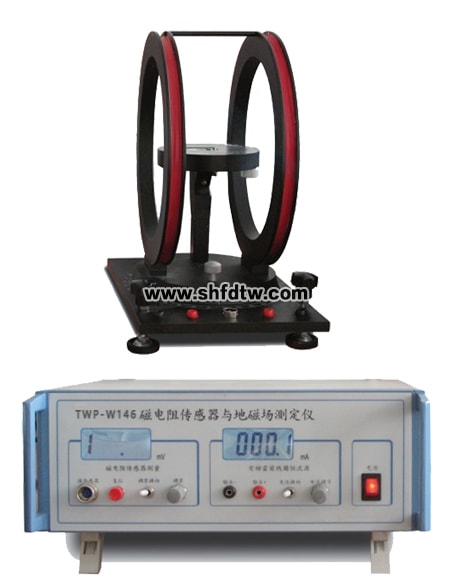

TWP-W146型 磁电阻传感器与地磁场测量实验仪
地磁场作为一种天然磁源，在军事、航空、航海、工业、医学、探矿等科研中有着重要用途。本仪器采用新型坡莫合金磁阻传感器测量地磁场的重要参量，通过实验可以掌握磁阻传感器定标以及测量地磁场水平分量和磁倾角的方法，了解测量弱磁场的一种重要手段和实验方法。
本仪器与其他地磁场实验仪相比具有以下优点：
1 ．在原有 2 型的基础上，增加了底座的转盘。转盘经过精心设计，可自由转动，方便地调节水平和铅直。
2 ．新型磁阻传感器的灵敏度高达 50V/T ，分辨率可达 10 － 7 － 10 － 8 T ，稳定性好，便于学生掌握新型传感器定标，及用磁阻传感器测量弱磁场的方法，测量地磁场参量准确度高。
3 ．本仪器不仅可测地磁场水平分量，而且能测出地磁场的大小与方向，这是正切电流计等地磁场实验仪所不能达到的。
本仪器可用于高校、中专的基础物理实验、综合性设计性物理实验及演示实验。
应用本仪器可以完成以下实验：
1 ．熟悉磁阻传感器测量弱磁场的方法，测量磁阻传感器的灵敏度。
2 ．测量地磁场的水平分量、竖直分量以及磁倾角的大小，计算地磁场磁感应强度。
仪器主要技术参数：
1 ．磁阻传感器 工作电压 5V 灵敏度 50V/T
2 ．亥姆霍兹线圈 单只线圈匝数 500 匝 半径 10cm
3 ． 直流恒流源 输出电流 0 － 199.9mA 连续可调，液晶显示
4 ． 直流电压表 量程 0 － 19.99mV 分辨率 0.01mV 液晶显示
