TW-JGPD2工厂供配电实验培训系统
一、实验室建设目标
1．建立与当前电力系统发展现状相适应的工厂供配电及配电自动化实验室，培养具有较高专业技能、能够从事配电网运行、操作与技术管理等工作的高级技术应用型人才。
2．建成实验、实践、实训一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提高学生的专业操作技能。
3．为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。
4．培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。
5．为电气工程、电力系统等方向的科学研究提供试验平台。
二、实验室的主要功能
拟建的工厂供配电及配电自动化实验室结合新的继电保护、供配电和配网自动化技术构建而成。
工厂供配电及配电自动化实验室包含多套实验培训设备，可利用单套设备完成继电保护实验、微机保护实验、自动装置实验、变电站操作实训等。
三、实验室设备构成

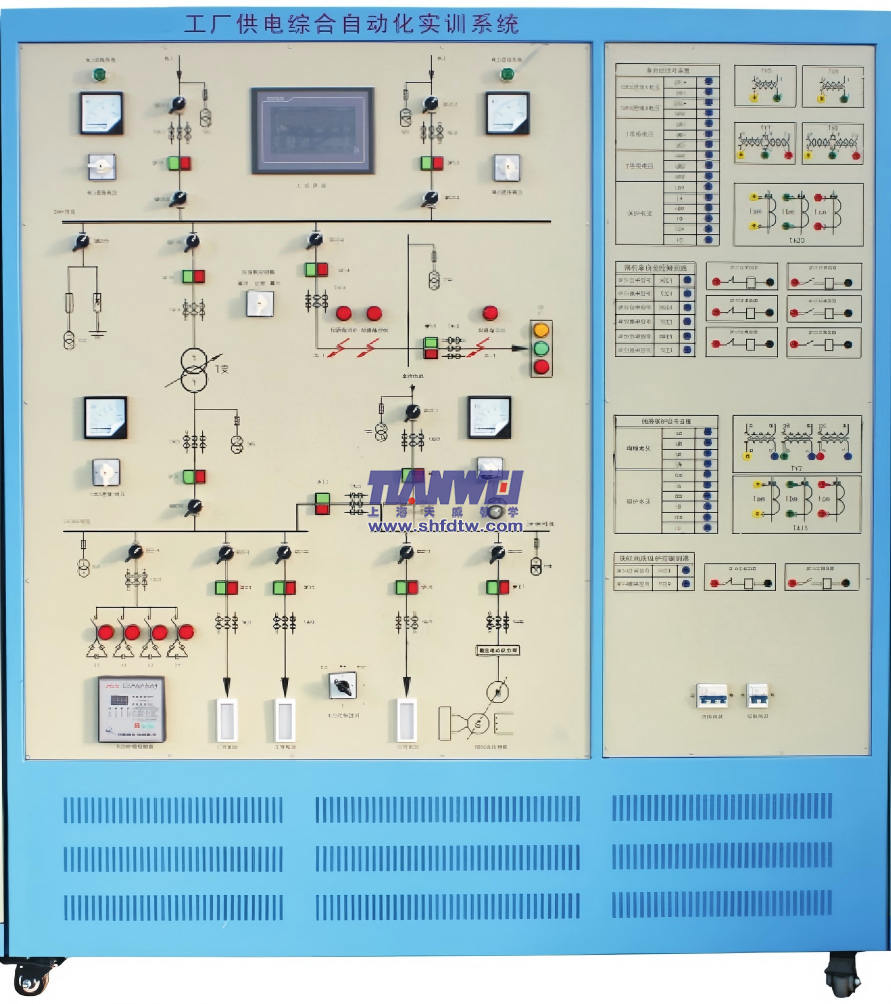

由工厂供配电模拟屏和三相调压器构成。系统结构如图1所示。

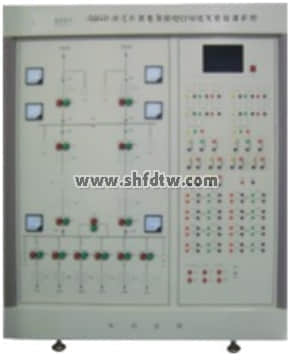

模拟屏包括以下核心构成部分：变配所一次接线系统、二次信号、断路器监视、多功能保护装置、智能无功补偿控制器等。
图1工厂供配电实验培训系统结构图
1) 变配所一次接线系统
模拟10kV/380V降压变配所，包括2路10kV进线（其中一路可作为备用电源），1台配变和2路380V出线。
在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。
2) 二次信号
将变配所中所需测量点的电流电压信号经过电流、电压互感器输出，输出端引到面板的二次信号区。
3) 断路器监视
将变配所中的断路器的跳合闸位置信号及跳合闸操作机构引到面板的断路器监视区。
4) 多功能微机保护装置
多功能微机保护装置具有如下多种微机保护测控功能，可通过菜单选择不同的功能模块灵活实现。
1、10kV线路微机保护装置(三段方向电流保护,过流加速保护,三相一次重合闸,过负荷保护,低电压保护)
2、变压器保护装置(电流差动速断保护,比率制动差动保护,变压器过负荷保护(告警或跳闸))
3、电容器保护装置(两段过电流保护,低电压保护,过电压保护)
4、电动机保护装置(两段过电流保护,过压保护,低电压保护,过负荷保护（告警或跳闸）
5、备自投装置
5) 智能无功补偿控制器
采用国际先进的微处理器进行智能测量，控制器显示功率因素，可进线投切延时时间、投入门限、过压保护门限等参数设置及运行状态显示，具有过压加速保护功能，过电压时能自动快速逐级切除已投入的电容器，具有手动方式和自动方式切换功能。

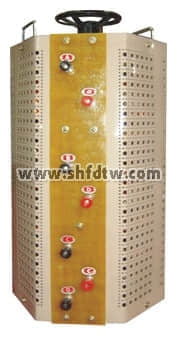

6) 三相调压器
用三相调压器连接到系统模拟无穷大电源。
四、实验项目
1.工厂供电电气接线图的认知
(1)工厂供电一次电气接线模拟图的认知
(2)工厂供电二次控制回路接线及信号回路实训
(3)电压和电流互感器的接线方法
(4)工厂供电倒闸操作
2.工厂自动装置实训
(1)备投投入条件测试
(2)进线备投（明备用）及自适应
(3)母联备投（暗备用）及自适应
(4)无功补偿装置认知
(5)手动/自动功率因数补偿
(6)线路无功控制
3.工厂高压线路的微机继电保护
(1)模拟系统正常、大、小运行方式
(2)模拟系统短路
(3)微机线路保护装置参数整定操作
(4)线路无时限电流速断保护
(5)线路带时限电流速断保护
(6)线路定时限过电流保护
(7)线路电流电压连锁保护
(8)线路的接地保护
(9)过负荷保护
4.变压器微机继电保护
(1)变压器电流速断保护
(2)变压器过电流保护
(3)变压器重瓦斯保护
(4)变压器轻瓦斯保护
(5)变压器超温保护
(6)变压器过温保护
(7)变压器过负荷保护
5.电容器微机保护
(1)电流速断保护
(2)过电流保护
(3)过电压保护
(4)低电压保护
6.电动机微机保护
(1)微机电动机保护装置参数整定操作
(2)电动机的速断保护
(3)电动机的过流保护
(4)电动机的低电压保护
(5)电动机的过电压保护
(6)电动机的接地保护
五、技术参数
1、 工厂供配电实验培训系统
1） 输入电源：220V±10%，50Hz，1KW
380V±10%，50Hz，3KW
2） 工作环境：温度－10℃～＋40℃，相对湿度＜85%（25℃）
2、 三相调压器：
1) 输入电压：380V
2) 输出电压：0~450V
3) 容量：9kVA
3、微机保护装置
1）工作环境条件
环境温度：-10℃－40℃
相对湿度：5%－95%
2） 交流电源
额定电压：AC220V
允许偏差：-15%－+15%
频率：50Hz±0.5Hz
波形：正弦波，波形畸变<5%
3） 额定参数
交流电流：5A
交流电压：相电压57.7V
频率：50Hz
直流电压输出：DC24V
保护电流工作范围：2.5A－40A
保护电压工作范围：5V－120V
4） 保护精度
电流精度：3%
电压精度：3%
时间精度：±10ms
装置瞬动时间：≤40ms
