TWQC-JP214型 荣威550 整车实训系统
一.产品简介
2008款 550D 1.8T 手动品逸版荣威550 整车实训系统配合整车使用，通过连接电器系统检测终端盒能够进行动态数据的检测、故障设置、故障分析、故障排除等实验实训的功能，能够帮助学员更深层次的掌握汽车各系统的连接关系、控制逻辑及控制过程，简化了实训操作的难度。
外形样图

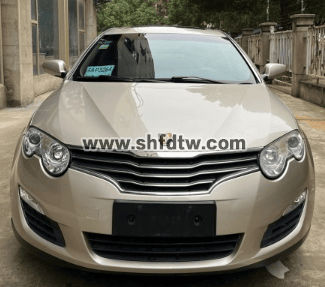

二.车辆参数
发动机: 1.8T 118kW L4
变速箱: 5挡手动
长*宽*高(mm): 4624*1827*1480
车身结构: 4门5座三厢紧凑型车
发动机技术指标:
发动机厂家型号： | 18K4G | 缸盖材料： | 铝合金 | 缸体材料： | 铝合金 |
气缸数(个)： | 4 | 气缸排列形式： | 直列 | 进气形式： | 涡轮增压 |
气缸容积(ml)： | 1796 | 排气量(L)： | 1.8 | 最大马力(Ps)： | 161 |
最大功率(kW)： | 118 | 最大功率转速(rpm)： | 5500 | 最大扭矩(N·m)： | 215 |
最大扭矩转速(rpm)： | 2500-4500 | 燃料类型： | 汽油 | 供油方式： | 多点电喷 |
环保标准： | 国4 | 挡位数： | 5 | 变速器形式： | 5挡手动 |

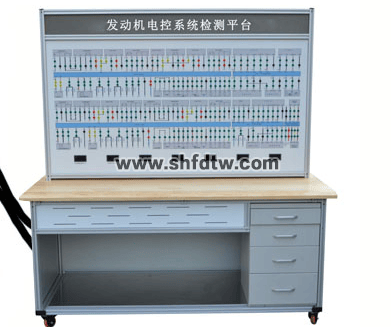

三、发动机电控系统检测平台
检测平台与汽车连接使用
1. 结构特点：
检测平台整体采用欧标高强铝型材拼接，采用专用T型螺栓内部链接方式拼接，机械强度高坚固耐用外形美观。安装静音万向脚轮方便设备移动，并有锁止功能。
2. 实训面板：
内嵌式安装，采用热固性树脂浸渍纸高压层积板，具有耐磨、耐高温、耐剐、抗渗透、容易清洁、防潮、不褪色、触感细腻等特点。采用UV彩喷字迹清晰富有层次感。面板喷绘系统电路原理图，安装检测端子安装数字显示电压。
3. 功能特点：
1） 检测平台配置检测面板，安装有检测端子可直接对系统进行电压、波形的检测。
2）信息显示：在检测面板上安装数字电压表，可事实显示系统主要参数的数据变化，以便学员对系统数据的分析。
3）数据检测：实训面板安装检测端口可使用示波器、万用表等工具对系统的数据进行电压、电阻、波形的检测有助于学员观察系统信号输出类型、执行器的控制形式帮助学员理解系统的工作原理。
4）检测范围包含：执行器信号、传感器信号、数据CAN信号、电源信号的数据检测。
四、ABS电控系统检测平台
检测平台与汽车连接使用
1. 结构特点：
检测平台整体采用欧标高强铝型材拼接，采用专用T型螺栓内部链接方式拼接，机械强度高坚固耐用外形美观。安装静音万向脚轮方便设备移动，并有锁止功能。
2. 实训面板：
内嵌式安装，采用热固性树脂浸渍纸高压层积板，具有耐磨、耐高温、耐剐、抗渗透、容易清洁、防潮、不褪色、触感细腻等特点。采用UV彩喷字迹清晰富有层次感。面板喷绘ABS系统电路原理图，安装检测端子安装数字显示电压。
3. 功能特点：
1） 检测平台配置检测面板，安装有检测端子可直接对系统进行电压、波形的检测。
2）信息显示：在检测面板上安装数字电压表，可事实显示系统主要参数的数据变化，以便学员对系统数据的分析。
3）数据检测：实训面板安装检测端口可使用示波器、万用表等工具对系统的数据进行电压、电阻、波形的检测有助于学员观察发系统信号输出类型、执行器的控制形式帮助学员理解系统的工作原理。
4）检测范围包含：执行器信号、传感器信号、数据CAN信号、电源信号的数据检测。
五、车身电气系统检测平台
检测平台与汽车连接使用
1. 结构特点：
检测平台整体采用欧标高强铝型材拼接，采用专用T型螺栓内部链接方式拼接，机械强度高坚固耐用外形美观。安装静音万向脚轮方便设备移动，并有锁止功能。
2. 实训面板：
内嵌式安装，采用热固性树脂浸渍纸高压层积板，具有耐磨、耐高温、耐剐、抗渗透、容易清洁、防潮、不褪色、触感细腻等特点。采用UV彩喷字迹清晰富有层次感。面板喷绘车身电气系统(灯光/仪表/车窗/中控锁/后视镜/音响)电路原理图，安装检测端子安装数字显示电压。
3. 功能特点：
1） 检测平台配置检测面板，安装有检测端子可直接对系统进行电压、波形的检测。
2）信息显示：在检测面板上安装数字电压表，可事实显示系统主要参数的数据变化，以便学员对系统数据的分析。
3）数据检测：实训面板安装检测端口可使用示波器、万用表等工具对系统的数据进行电压、电阻、波形的检测有助于学员观察发系统信号输出类型、执行器的控制形式帮助学员理解系统的工作原理。
4）检测范围包含：执行器信号、传感器信号、数据CAN信号、电源信号的数据检测。
