PLC控制系统实训室

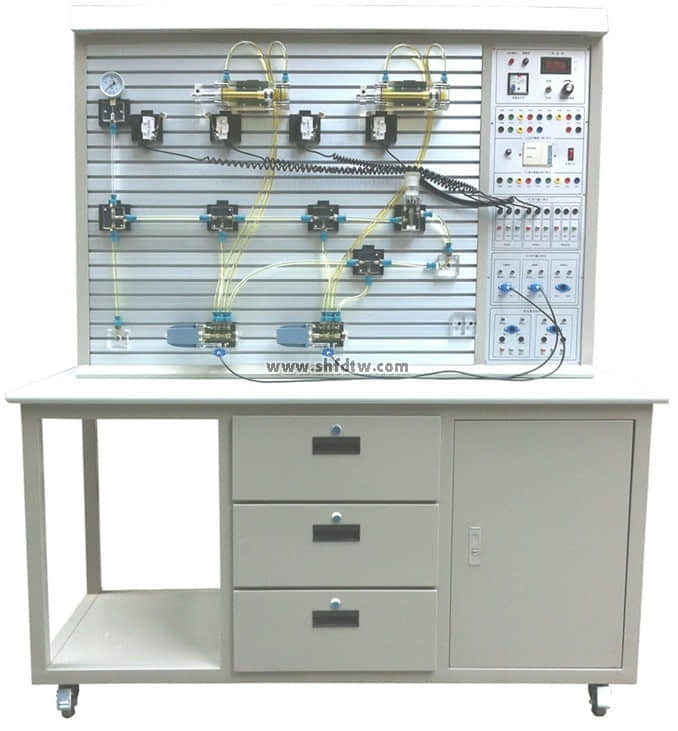

该实验台为铁质双层亚光密纹喷塑结构。美观大方，坚固耐用，操作方便。基本配置为：气动实验元件1；气动实验PLC控制模块1套；低噪音空压机1台；液压实验元件1套，液压实验PLC控制模块1套；液压实验泵站1台。（计算机根据学校要求另行配置）
本实验系统采用专用独立液压实验泵站，配直流电机无级调速系统，而且电机速度控制系统内部具有安全限速功能，可以对输出的最高速度进行限制。配有油路压力调定功能，可以调定输出压力油的安全工作压力。配备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
利用此套实训设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验，也可综合地进行相互配合的实验：如实现气-电控制，气-液控制，电-液控制，以及气-电-液综合控制等。
您只要致电：021-55884001（袁经理）
我们可以解答 透明液压与气动PLC控制综合实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 透明液压与气动PLC控制综合实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-90-1533-1.html
1、系统各单元技术参数要求
1.1多功能操作墙
操作墙应采用立式结构，由网孔板、支撑架及支撑条、4只万向轮、电源模块、空气开关、接线端子附件等组成，装置中全部单元模块都应安装在多功能操作墙上。
具体参数如下：
标准控制屏不小于H2000*W800*D800；
网孔板：冷轧钢板2mm、底板撑条5mm、面板2000*800；
支撑架及支撑条800*800；
电源模块：电源（输入：120/230V AC，输出：24V DC/ 3A）；
空气开关：4P20A ( 带漏电保护）；
*接线端子：可满足学生实训接线要求；
附件：端子、套管、线接头。
1.2 紧凑型小型PLC控制系统教育培训包
1.2.1 1个CPU，紧凑型CPU DC/DC/DC ,集成输入/输出：14 DI 24V直流输入，10晶体管输出24V直流，2模拟量输入0 - 10V DC或0 - 20MA，供电：直流 DC 20.4 - 28.8 V，可编程数据存储区：50 KB；
1.2.2 1套正版编程软件，单授权，软件及其文档，包含于DVD；
1.2.3 1根预制好的Profinet电缆；
1.2.4 1个仿真模块，8 通道，仿真数字量直流输入开关；
1.2.5 1个模拟量输出模块，1路模拟量输出，+/- 10VDC (12位) 或 0 - 20 MA (11位)。
