TW-SX202机泵拆装实训装置

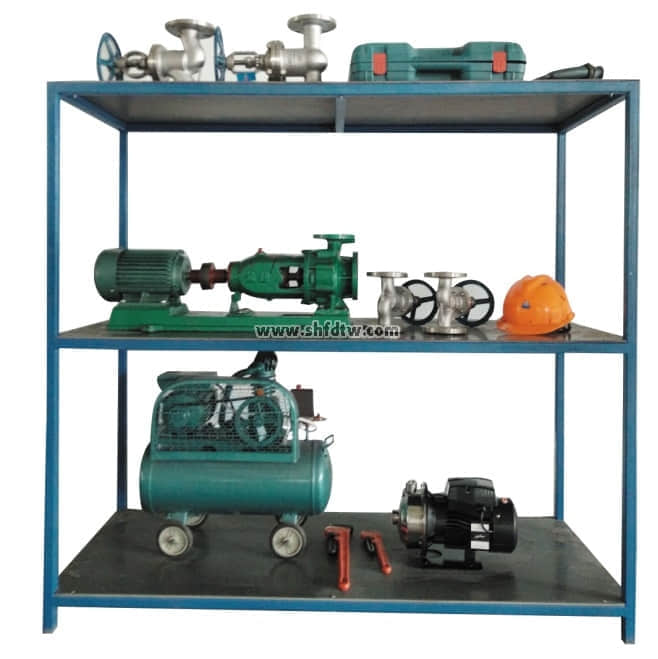

机泵拆装实训装置(图1)


装置功能

1.学习化工用泵主要类型、工作原理及主要构成零件(根据泵的种类可以定制)。
2.学习化工用泵一般故障的判断及处理。
3.懂得装拆方法和工具的正确使用。
4.学习了解密封材料的种类及使用。
5.推广6S管理机制,培养学生良好的职业素养。
6.懂得装拆过程的安全操作规程。

设计参数
总体尺寸:2500x800x2000mm。

公用设施


主要设备
操作台:1000x700mm 钢制操作台,上铺操作软垫、一端配有台虎钳。
货架:1000x700mm ,可放零配件,工具,泵及易耗品。
离心泵:流量12m3/h,扬程20m,转速2800r/min,配电机,联轴节 1台。
齿轮泵:流量60L/h,排出压力0.3MPa,转速1350r/min,配电机,联轴节 1台。
空气压缩机  排气量0.036L/min,工作压力0.8MPa,转速2800r/min  2台。
电机 1.1KW, 2台 。
轴承起拔器:8/12寸。
转移箱:400x600mm。
铜棒:Φ30x300mm。
耗材一套:螺栓螺母、法兰密封垫、活接密封垫等。
辅助工具:套筒扳手、橡皮锤、木榔头、铁榔头、螺丝刀、开口扳手、活头扳手。
