TW-X17B电路原理实验箱
这半年我用TW-X17B电路原理实验箱的几点实在体会
咱们职业院校的电工电子类课程，说白了就是要让学生动手能接线、动脑能分析。以前我也用过不少实验设备，有那种老式挂箱，笨重不说，学生插拔几次接触点就松了；也有全开放的面包板，灵活倒是灵活，可学生搭个电路动不动就接触不良，一节课折腾下来，真正验证原理的时间没剩多少。上学期学院引进了TW-X17B电路原理实验箱，用了小半年，今天就跟各位同行聊聊这款设备在实际教学中的表现。
一、设计思路：把“实验室”装进箱子里
先说箱体。TW-X17B用的是铝木合金材料，边角都做了加固处理，学生两人一组搬来搬去，箱体依然很结实，没有出现变形或边角开裂的情况。箱体外形尺寸500×420×100mm，桌面摊得开，收纳也方便，不像老式实验台那样占地方。
双面面板设计，学生看得懂原理

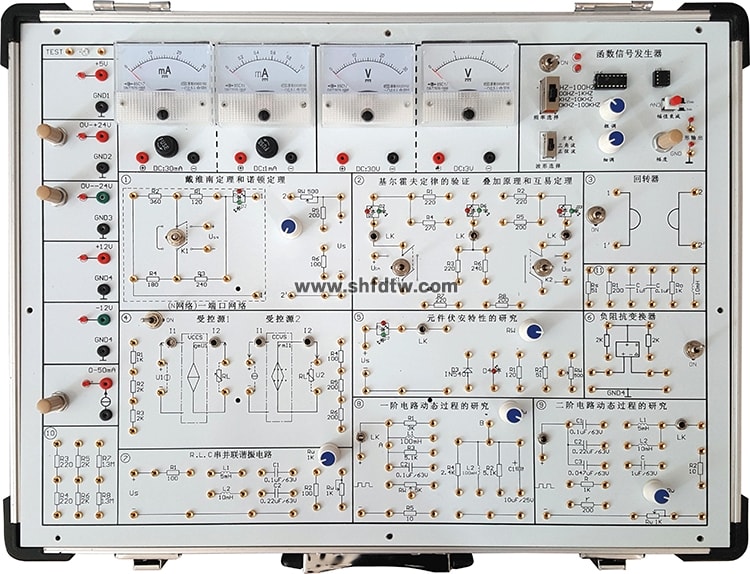

这个双面面板工艺我得重点提一下。正面印的是电路原理图，反面才是实际线路和元件的具体分布。上课时我指着正面讲原理，学生照着原理图接线，逻辑很清楚，错误率比老式实验箱低了一大截。而且所有连接点用的都是锁紧叠插式镀金大孔，插拔几十次都不松动，实验数据自然就精准了。以前用普通插孔的时候，学生经常因为接触不良测出离谱的数据来找我问“老师为什么不对”，现在这种情况少多了。
安全保护到位，不怕学生“闯祸”
实训室最让人提心吊胆的就是电源安全。TW-X17B在电源这块考虑得很周全，直流稳压输出有±12V/1.5A和5V/1.5A，还有个0到±24V连续可调的输出，基本覆盖了电路原理课程90%以上的实验需求。更重要的是，每路电源都有短路保护自动恢复功能，恒流源也有开路保护。学生们接错线是家常便饭，有这些保护功能，设备才经得起“折腾”。
二、技术配置：该有的一个都不少
一台实验箱好不好用，关键看它的“内功”配置，也就是自带的功能够不够全面。TW-X17B在这方面给我的感觉是——该有的都有了，甚至还多给了几个惊喜。
自带信号源和测量仪表，省时省力
箱子上自带一个函数信号发生器，能输出正弦波、方波、三角波，频率范围分四档：10Hz~100Hz、100Hz~1kHz、1kHz~10kHz、10kHz~100kHz。做RLC串联谐振实验、一阶二阶动态电路响应研究的时候，不用额外接信号源，一个箱子全搞定，省去了外接仪表的麻烦。旁边还配了嵌入式频率计，LCD1602液晶显示，学生读数方便直观。
测量仪表这块也够用。箱上集成了两块直流电压表和两块直流电流表，电压表分3V和30V两个量程，电流表分1mA和30mA。做基尔霍夫定律验证、叠加定理这些需要多点测量的实验时，学生直接看箱上的表读数就行，不用来回接万用表，实验效率明显提高了。
扩展区预留，灵活度高
比较贴心的是，TW-X17B留了一个扩展模块接入区。如果我们想做大纲之外的综合性实验，或者系里自己开发一些设计性课题，可以直接在这个区域插接扩展模块，灵活性很好。这不是死板的“验证型”设备，而是给老师和学生留了一定的发挥空间。
三、实验项目：从基础验证到综合探究
TW-X17B配套的实验模块和实验项目很完整，从最基础的元器件伏安特性测量、电位研究，到基尔霍夫定律、戴维南定理、叠加定理这些核心定律验证，再到一阶二阶动态电路、RLC串并联谐振电路的研究，都能做。受控源电路和回转器电路这些稍进阶的内容也包含在内。
我的教学实践安排
我上课的习惯是循序渐进：第一周让学生做“基本电工仪表的使用与测量误差的计算”打基础，掌握电压表、电流表的使用方法；第二周做“电位、电压的测定及电路电位图的绘制”，帮学生建立电路节点电位的基本概念；接下来再逐步推进到基尔霍夫定律验证、叠加定理验证等核心实验。这套箱子的实验指导书写得比较细致，学生照着做成功率很高，我就能腾出手来重点指导那些操作不规范的学生。
特别要说的是，在基尔霍夫定律实验中还设计了“故障判断”环节。这个功能太实用了——它逼着学生不是机械地测量数据，而是要根据测出来的数据去分析、去推理电路可能出现的断路、短路等故障。这对培养学生现场排查问题的能力，是很重要的一环。
安全与耐用性小结
职业院校的电工电子教学，最怕设备“娇气”和“复杂”。TW-X17B的设计思路很清晰——把实验室常用的功能集成到一个箱子里，稳定、安全、好维护。它的接地保护、漏电过载过流保护功能让我放心让学生大胆尝试，毕竟动手能力是试出来的。
如果要说一点不足，就是配套的万用表和示波器需要实验室另配，但这也不算缺点——学生本来就要学会用这些独立仪表。总的来说，TW-X17B是一款真正懂职教课堂需求的实验设备。作为老师，我选实训设备就认准两点：学生用着安全，老师教着顺手。这款实验箱，这两点都做到了。
