TW-BDQ14转向系统实训台

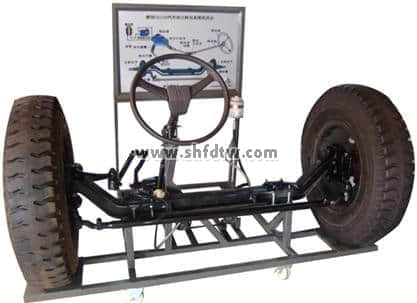

转向系统实训台 转向系统实验装置 教学仪器(图1)

 翻新

一、产品简介

     该设备采用  解放CA1121 原车前桥总成为基础,全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要,完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。


您只要致电:021-55884001(袁经理)

我们可以解答 转向系统实训台 的相关疑问!

我们可以帮您推荐符合您要求的 转向系统实训台 转向系统实验装置 教学仪器 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-66-2366-1.html




二、功能特点

1.真实可运行的汽车转向系和前桥悬架部件,充分展示动力转向与独立悬架的组成结构。

2.由三相电机做动力源带动助力泵工作,操纵方向盘,真实演示汽车动力转向的工作过程。

3.实训台安装有压力表,实时显示转向时助力油压的参数变化。

4.车轮底部装有转角盘,可分别显示各轮转向角度。

5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。

三、技术规格

   外形尺寸:1700×900×1100mm(长×宽×高)

   动力电源:三相四线(三相五线 380V±10% 50Hz)

   工作温度:-40℃~+50℃

   油 压 表:0~100kg/psi

   三相异步电动机:

   电  压:AC 220V/380V

   功  率:1.5KW

   转  速:1400r/min

   工作温度:-40℃~+50℃

   颜色:7032

   钢管:40*40*3mm

   移动脚轮:100*50mm

四、基本配置(每台)

序号

名       称

规格型号

单位

数量

1

前桥悬挂机构


1

2

方向盘、转向柱、万向节、方向机、转向拉杆


1

3

助力泵


1

4

车轮


2

5

油压表

0~100kg/psi

1

6

三相异步电动机

YT 90S-4

1

7

三相漏电保护开关

DZ47LE-32

1

8

转角盘(可选)


2

9

移动台架(带自锁脚轮装置)

1700×900×1100mm(长×宽×高)

1
