隧道模型刚性接触网实训系统
概述:在室内16米长铁轨和隧道模型的基础上建设此项刚性接触网装置。
技术参数:接触网安装不设支柱,采用垂直悬吊的方式,固定在隧道顶或房顶上。该装置不需要考虑耐热、耐水、抗震等性能,因此不采用化学锚栓,使用膨胀螺钉固定,确保牢固。安装三处底座,跨距5米。汇流排采用π形截面的铝合金挤制型材,标称截面2213mm2。一根汇流排的标准长度是12m,该场地16m,需一个中间接头。接触线采用CTAH-120mm2,长16m。敷设16m长架空地线,采用不小于50 mm2的铜绞线。
主要配置清单:
序号 | 设备名称 | 数量 | 样图 |

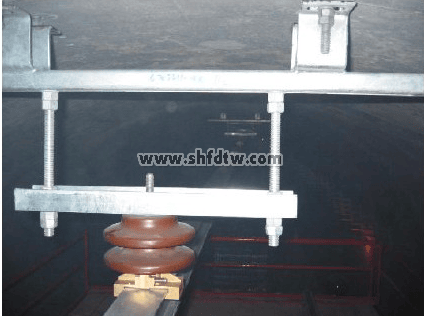

1 | 垂直悬吊安装底座 | 3根 |
|
2 | 单支悬吊槽钢 | 3根 |
|

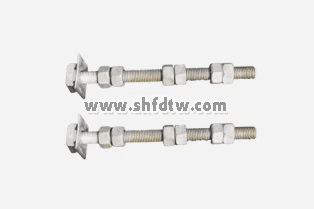

3 | 调整螺杆 | 6根 |
|

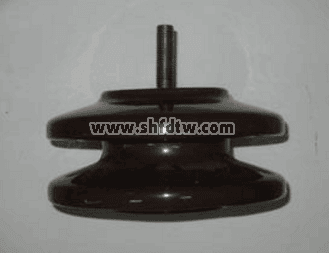

4 | 绝缘子 | 3个 |
|

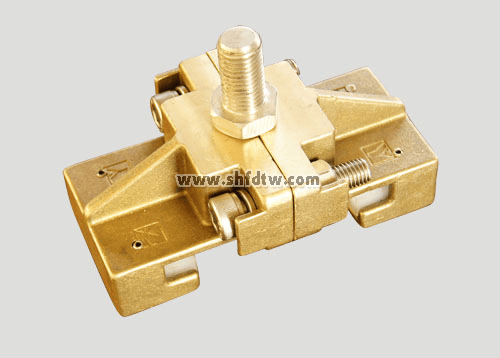

5 | 汇流排定位线夹 | 3副 |
|

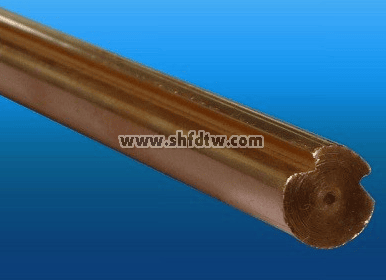

6 | 汇流排 | 2根 | |
7 | 汇流排中间接头 | 1副 | |
8 | 接触线 | 16米 |
|
9 | 架空地线线夹 | 3个 |
|

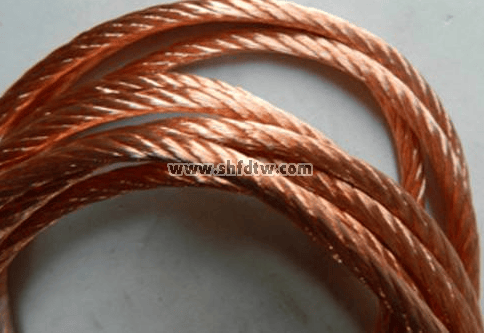

10 | 地线 | 16米 |
|
11 | 其他固定、连接零部件 | 若干 |
