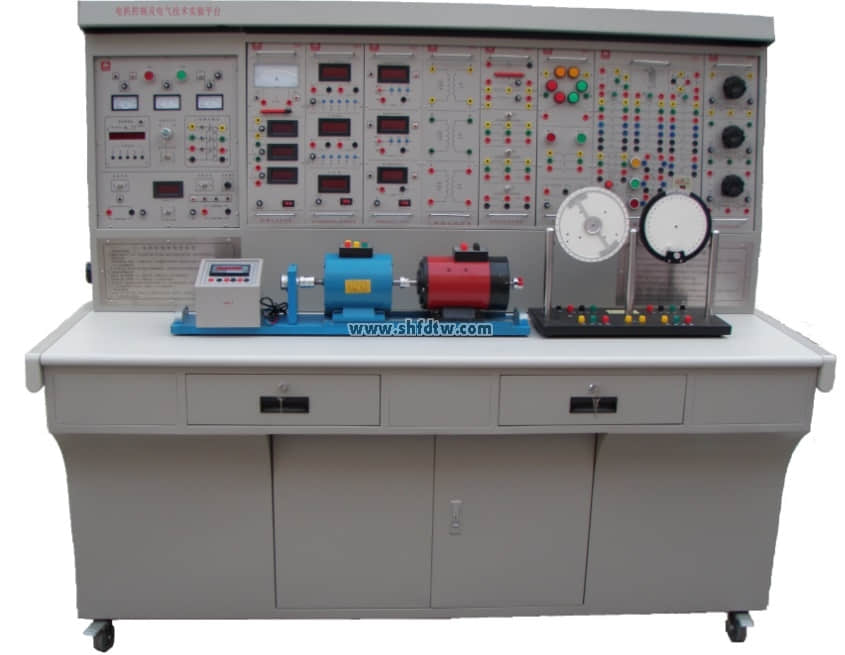

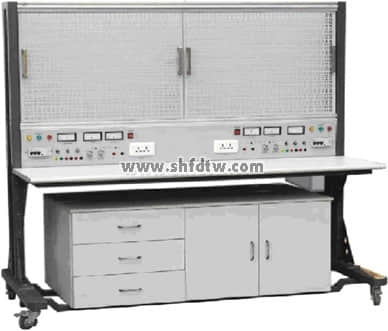

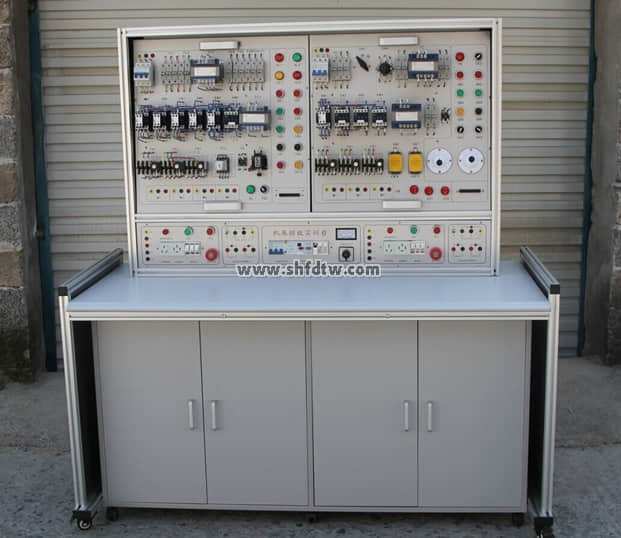

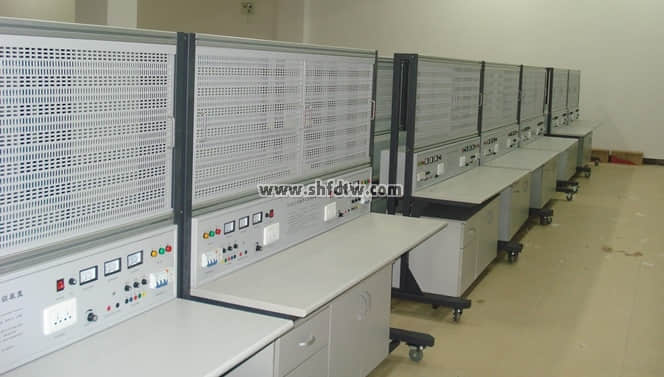

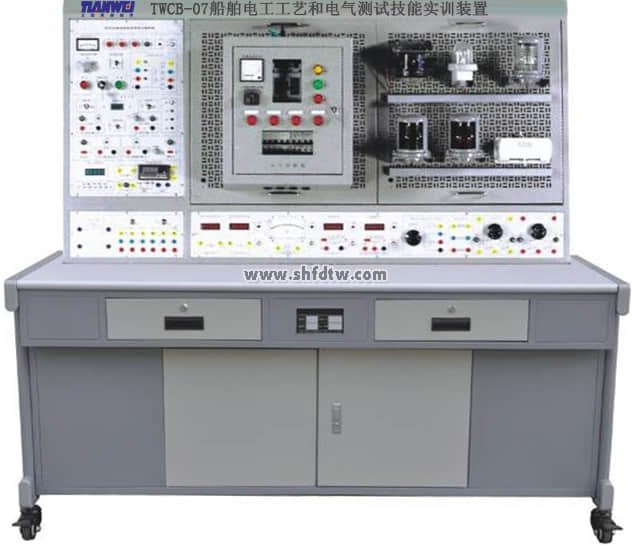

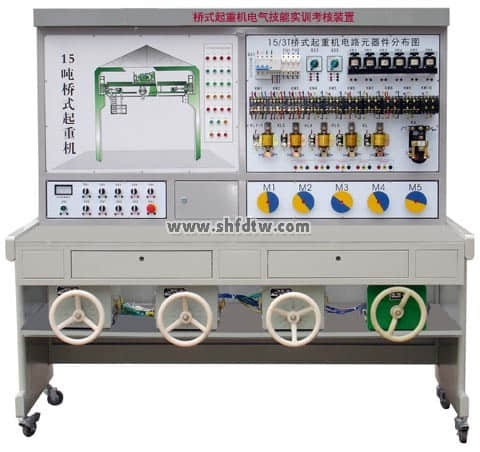

电气电子实训台装置
1.★实训桌尺寸:长×宽×高=800mm×700mm×800mm(双层储物框架)
台面材料要求:采用新型、环保、整体≥25mm厚双面理化膜优抗板,
一﹑环保性能:甲醛释放量:根据(GB 18580-2001)标准,检测甲醛释放量:≤0.5mg/L。
二﹑耐燃性能:根据GB 50222-1995(2001)标准,氧指数为≥36.5;水平燃烧为FH-1;垂直燃烧为FV-0;所测产品需符合“建筑内部装修设计防火规范”A.2.6塑料燃烧性能判定为难然性B1级。
三、物理性能:按照 GB/T 17657-2013的标准方法进行检测,结果为:耐干热性能:5级、无明显变化;表面耐香烟灼烧:5级、表面无明显变化;耐高温性能:无裂痕;耐沸水性能:5级,无变化;拉伸强度:112MPa;弯曲强度:155MPa;抗冲击性:6.2mm,无破损;洛氏硬度(R):121;吸水率(24h,23oC):0.16;耐刮划性:1.5N试件表面无大于90%的连续划痕,表面装饰花纹无破坏现象。
2.工作电源:三相四线AC380V±10% 50Hz
3.工作环境温度:—10~40℃:环境湿度:≤90%(25℃)
4.整机功耗:≤3KW
5.实验室智能控制系统:
智能联控系统(教师端)
控制系统可实时监控设备的运行状态、故障预警和异常报警。
配高性能数据采集芯片,可通过WiFi 连接,高速采集实验台的实时电压数值、电流数值、谐波数值、功率数值、功率因数等数据,并实时在应用平台显示分析数据,可支持历史数据的输出;显示输入和输出控制信号;
功能如下:
实时采集电压数值、电流数值、谐波数值等数据,最大每秒采样 1000 个点;
留有485扩展通讯接口两个,用户可外接扩展功能;
预留一组开关信号接口,可控制电路通断;
④ 配3 个 LED 状态指示,指示电表和设备的各种状态;
⑤ 传感器自带电池,断电不丢失数据;
含手机通讯功能
配套手机APP 应用,为教师提供精准的数据,获取设备运行数据,分析设备运行状态,预警设备故障的发生,确保实验安全。
在WiFi连接状态,教师通过手机APP,可实时高速读取实训台的启动电流、电流波形、电压值、谐波、电流值、功率因数等参数;输入和输出控制信号;实时监控设备的运行状态、故障预警和异常报警(提供APP实时数据曲线图)
您只要致电:021-55884001(袁经理)
我们可以解答 高性能电工电子电拖综合实训装置 的相关疑问!
我们可以帮您推荐符合您要求的 高性能电工电子电拖综合实训装置 相关产品!
找不到所需产品?请点击 产品导航页
当前产品页面地址:http://www.shfdtw.com/productshow-40-2015-1.html
2、标配智能多功能实测系统(教师端)
采用3.5寸TFT液晶屏显示(分辨率320*480),屏幕亮度可调。
测量速度选择:慢/中/快速。
超量程显示:量程的120%。
按键可以锁定。
触发功能:单/外部/自动触发。
传感器:教师可自定对应关系曲线,进行传感器测量。
准确度:0.02%。
数学公式:上限/下限比较、MIN/dB/dBm/REL/Hold。
测量功能:电容、二极管、交/直流电压、占空比、交/直流电流、通断、二线/四线电阻、周期/频率、。
图形显示:直方显示/条形显示/趋势显示。
温度测量:热电阻:PT100/PT50/Cu100/Cu50.热电偶:K/N/R/S/T/B/E/J/WRe325/WRe526;
通讯接口:WIFI、蓝牙、USB Device,配套接收软件。
方波输出。
开放校准功能。
扩展功能:数据保持、数据存储、数据回读。
安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

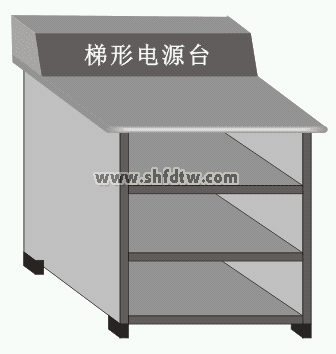

提供梯形电源控制台(长800x宽153(仪器平台宽100x高160mm,与桌面夹角65度),欧标铝合金模具一次成型,表面镀铬,美观大方,经久耐用,数量1个:380V交流电源输出处有过流保护功能,过电流及直接短路均能自动保护,以及2路单相电源插座,4路3相电源插座。可能方便设备、仪表的扩展时使用。
实训桌大体构成上分:台架、电源部分、储物架。
台架:台架接地处理。实训桌下边采用40方钢做骨架,冷轧钢板成型。上部是一个独立的抽屉,用于实训器材工具、文书、连接导线等物品的存放。
实训台:台面采用25mm厚的高强度、耐高温防火板,并铺有绿色2mm绝缘保护垫一张。
