电机电气技术电机电气实验台电机电气装置

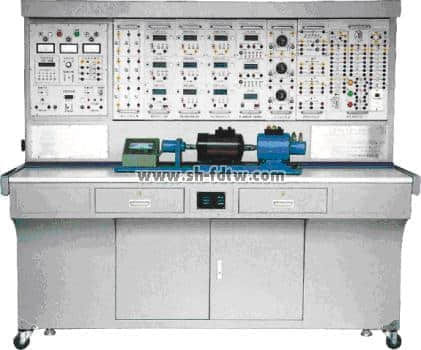

TWDQ-1B型电机及电气技术实验装置

聊聊我们实验室的“宝贝”——TWDQ-1B型电机及电气技术实验装置

去年机电一体化专业迎接评估那阵子，我在实验室里整整泡了一个月，跟我的老伙计“TWDQ-1B”朝夕相处。今天就跟大家聊聊这套设备。

整体印象：一机在手，教学不愁

咱们学校机电类专业的实训设备，每年都在更新换代，但要说利用率最高的，还是这套TWDQ-1B型电机及电气技术实验装置。一开始我只是把它当成一套普通的实验设备，用下来才发现确实不一样。它综合了“电机学”、“电机与拖动”、“控制微电机”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等好几门课程的要求，特别适合咱们职业院校新建或扩建实验室时选用，老师们搞科研、做新实验也很方便。说实话，以前带学生做实验，一个上午光接线就得折腾半小时，现在这个装置上手很快，效率大大提高了。

功能与安全：实训教学的“定心丸”

实验项目：从直流到同步，涵盖全面

这套设备能做的实验相当全面。直流电机这块，从基本的认识实验，到直流发电机、直流并励电动机、直流串励电动机，学生可以一步步掌握直流电机的运行特性。变压器实验更是详细，单相三相不说，还涉及联接组别、不对称短路，甚至连三绕组变压器和并联运行都能做，这在教学中特别实用。异步电机和同步电机的实验也很丰富，三相异步电动机的工作特性、起动与调速，单相电容电机，还有双速电机，基本涵盖了电机类课程的核心内容。从“电动机机械特性测定”到“三相同步电机参数的测定”，几乎把主要知识点都串起来了。

安全保障：学生做实验，老师才放心

我特别想说一下这个装置的安全设计。实验室里学生多，难免有毛手毛脚的，安全问题最让人操心。TWDQ-1B采用了控制屏供电隔离的浮地设计，还设置了内外电压型和电流型双重漏电保护，各电源输出都带有监视和短路保护功能。另外，测量仪表自带超量程报警功能，学生操作时一旦有异常，立刻就能发现。最实用的是那个定时器兼报警记录仪，每次学生做完实验，我直接调记录仪看看有没有违规操作，清清楚楚，考核也有了统一标准，省了不少心。
